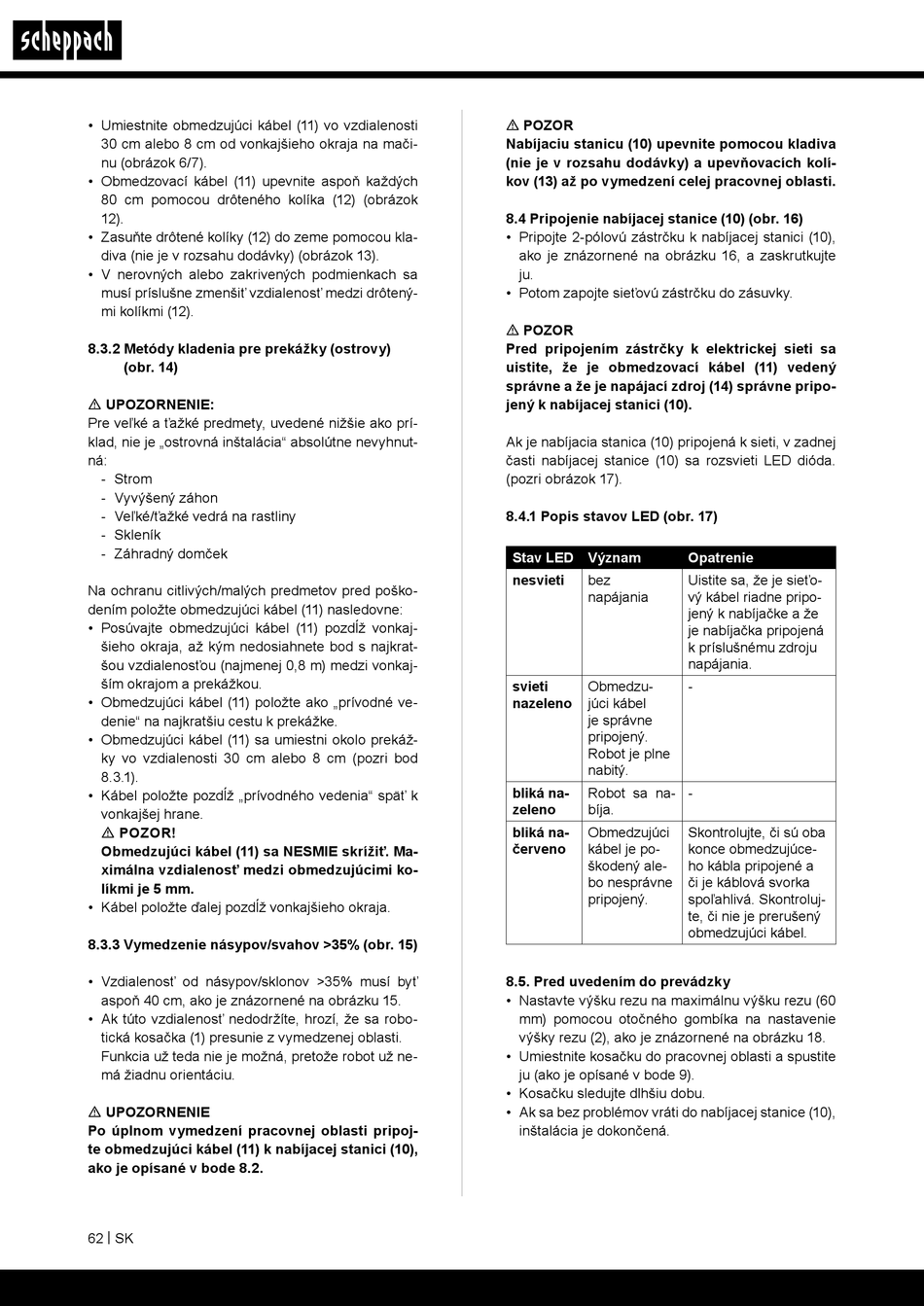

• Umiestnite obmedzujúci kábel (11) vo vzdialenosti
30 cm alebo 8 cm od vonkajšieho okraja na mači-
nu (obrázok 6/7).
• Obmedzovací kábel (11) upevnite aspoň každých
80 cm pomocou drôteného kolíka (12) (obrázok
12).
• Zasuňte drôtené kolíky (12) do zeme pomocou kla-
diva (nie je v rozsahu dodávky) (obrázok 13).
• V nerovných alebo zakrivených podmienkach sa
musí príslušne zmenšiť vzdialenosť medzi drôtený-
mi kolíkmi (12).
8.3.2 Metódy kladenia pre prekážky (ostrovy)
(obr. 14)
m UPOZORNENIE:
Pre veľké a ťažké predmety, uvedené nižšie ako prí-
klad, nie je „ostrovná inštalácia" absolútne nevyhnut-
ná:
- Strom
- Vyvýšený záhon
- Veľké/ťažké vedrá na rastliny
- Skleník
- Záhradný domček
Na ochranu citlivých/malých predmetov pred poško-
dením položte obmedzujúci kábel (11) nasledovne:
• Posúvajte obmedzujúci kábel (11) pozdĺž vonkaj-
šieho okraja, až kým nedosiahnete bod s najkrat-
šou vzdialenosťou (najmenej 0,8 m) medzi vonkaj-
ším okrajom a prekážkou.
• Obmedzujúci kábel (11) položte ako „prívodné ve-
denie" na najkratšiu cestu k prekážke.
• Obmedzujúci kábel (11) sa umiestni okolo prekáž-
ky vo vzdialenosti 30 cm alebo 8 cm (pozri bod
8.3.1).
• Kábel položte pozdĺž „prívodného vedenia" späť k
vonkajšej hrane.
m POZOR!
Obmedzujúci kábel (11) sa NESMIE skrížiť. Ma-
ximálna vzdialenosť medzi obmedzujúcimi ko-
líkmi je 5 mm.
• Kábel položte ďalej pozdĺž vonkajšieho okraja.
8.3.3 Vymedzenie násypov/svahov >35% (obr. 15)
• Vzdialenosť od násypov/sklonov >35% musí byť
aspoň 40 cm, ako je znázornené na obrázku 15.
• Ak túto vzdialenosť nedodržíte, hrozí, že sa robo-
tická kosačka (1) presunie z vymedzenej oblasti.
Funkcia už teda nie je možná, pretože robot už ne-
má žiadnu orientáciu.
m UPOZORNENIE
Po úplnom vymedzení pracovnej oblasti pripoj-
te obmedzujúci kábel (11) k nabíjacej stanici (10),
ako je opísané v bode 8.2.
62 | SK
m POZOR
Nabíjaciu stanicu (10) upevnite pomocou kladiva
(nie je v rozsahu dodávky) a upevňovacích kolí-
kov (13) až po vymedzení celej pracovnej oblasti.
8.4 Pripojenie nabíjacej stanice (10) (obr. 16)
• Pripojte 2-pólovú zástrčku k nabíjacej stanici (10),
ako je znázornené na obrázku 16, a zaskrutkujte
ju.
• Potom zapojte sieťovú zástrčku do zásuvky.
m POZOR
Pred pripojením zástrčky k elektrickej sieti sa
uistite, že je obmedzovací kábel (11) vedený
správne a že je napájací zdroj (14) správne pripo-
jený k nabíjacej stanici (10).
Ak je nabíjacia stanica (10) pripojená k sieti, v zadnej
časti nabíjacej stanice (10) sa rozsvieti LED dióda.
(pozri obrázok 17).
8.4.1 Popis stavov LED (obr. 17)
Stav LED Význam
nesvieti
bez
napájania
svieti Obmedzu-
nazeleno júci kábel
je správne
pripojený.
Robot je plne
nabitý.
bliká na- Robot sa na-
zeleno
bíja.
bliká na- Obmedzujúci
červeno kábel je po-
škodený ale-
bo nesprávne
pripojený.
8.5. Pred uvedením do prevádzky
• Nastavte výšku rezu na maximálnu výšku rezu (60
mm) pomocou otočného gombíka na nastavenie
výšky rezu (2), ako je znázornené na obrázku 18.
• Umiestnite kosačku do pracovnej oblasti a spustite
ju (ako je opísané v bode 9).
• Kosačku sledujte dlhšiu dobu.
• Ak sa bez problémov vráti do nabíjacej stanice (10),
inštalácia je dokončená.
Opatrenie
Uistite sa, že je sieťo-
vý kábel riadne pripo-
jený k nabíjačke a že
je nabíjačka pripojená
k príslušnému zdroju
napájania.
-
-
Skontrolujte, či sú oba
konce obmedzujúce-
ho kábla pripojené a
či je káblová svorka
spoľahlivá. Skontroluj-
te, či nie je prerušený
obmedzujúci kábel.
