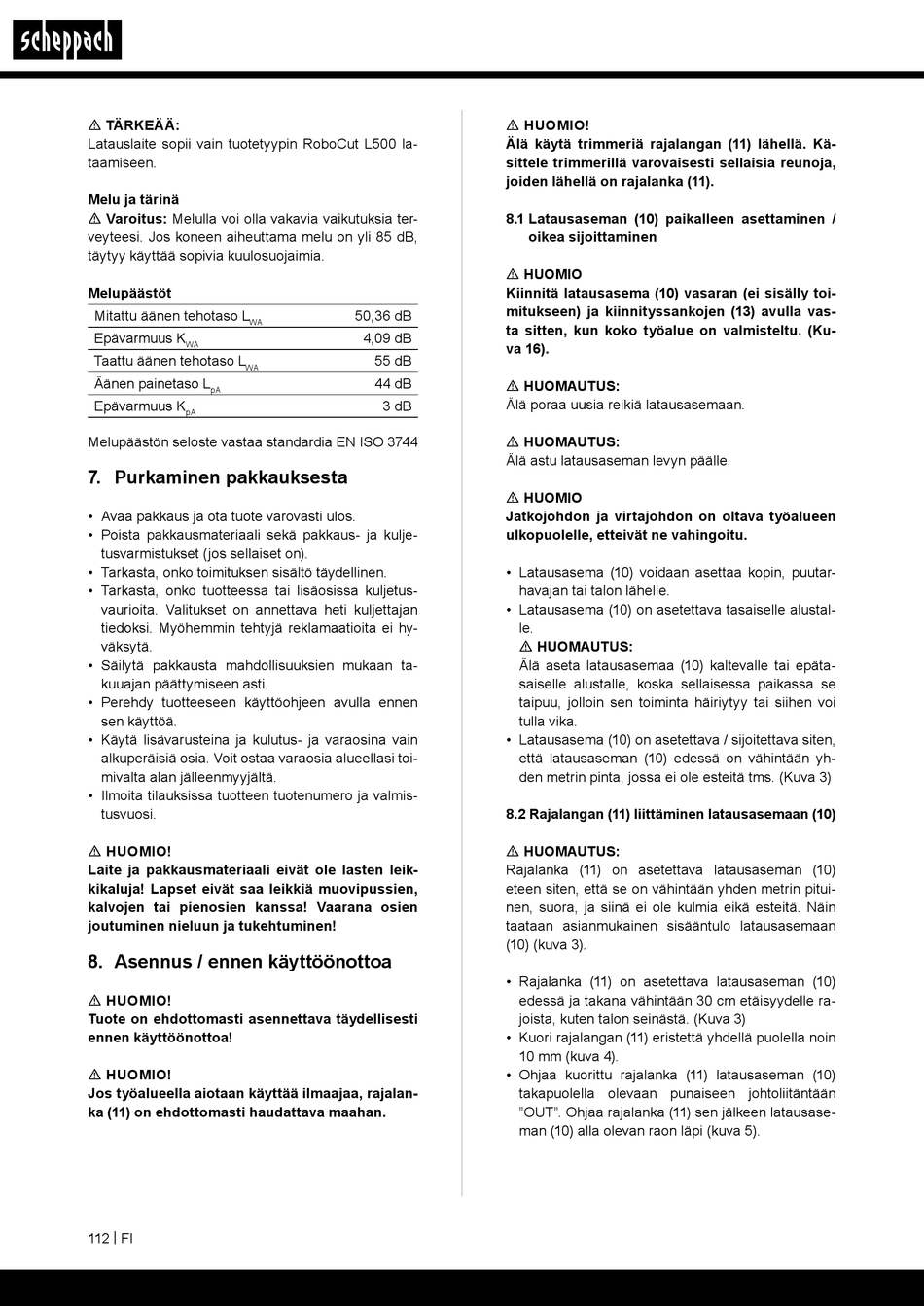

Scheppach RoboCut L500 Bedienungs- Und Sicherheitshinweise Originalbetriebsanleitung Seite 303

m TÄRKEÄÄ:
Latauslaite sopii vain tuotetyypin RoboCut L500 la-
taamiseen.
Melu ja tärinä
m Varoitus: Melulla voi olla vakavia vaikutuksia ter-
veyteesi. Jos koneen aiheuttama melu on yli 85 dB,
täytyy käyttää sopivia kuulosuojaimia.
Melupäästöt
Mitattu äänen tehotaso L
WA
Epävarmuus K
WA
Taattu äänen tehotaso L
WA
Äänen painetaso L
pA
Epävarmuus K
pA
Melupäästön seloste vastaa standardia EN ISO 3744
7. Purkaminen pakkauksesta
• Avaa pakkaus ja ota tuote varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus- ja kulje-
tusvarmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko tuotteessa tai lisäosissa kuljetus-
vaurioita. Valitukset on annettava heti kuljettajan
tiedoksi. Myöhemmin tehtyjä reklamaatioita ei hy-
väksytä.
• Säilytä pakkausta mahdollisuuksien mukaan ta-
kuuajan päättymiseen asti.
• Perehdy tuotteeseen käyttöohjeen avulla ennen
sen käyttöä.
• Käytä lisävarusteina ja kulutus- ja varaosina vain
alkuperäisiä osia. Voit ostaa varaosia alueellasi toi-
mivalta alan jälleenmyyjältä.
• Ilmoita tilauksissa tuotteen tuotenumero ja valmis-
tusvuosi.
m HUOMIO!
Laite ja pakkausmateriaali eivät ole lasten leik-
kikaluja! Lapset eivät saa leikkiä muovipussien,
kalvojen tai pienosien kanssa! Vaarana osien
joutuminen nieluun ja tukehtuminen!
8. Asennus / ennen käyttöönottoa
m HUOMIO!
Tuote on ehdottomasti asennettava täydellisesti
ennen käyttöönottoa!
m HUOMIO!
Jos työalueella aiotaan käyttää ilmaajaa, rajalan-
ka (11) on ehdottomasti haudattava maahan.
112 | FI
m HUOMIO!
Älä käytä trimmeriä rajalangan (11) lähellä. Kä-
sittele trimmerillä varovaisesti sellaisia reunoja,
joiden lähellä on rajalanka (11).
8.1 Latausaseman (10) paikalleen asettaminen /
oikea sijoittaminen
m HUOMIO
Kiinnitä latausasema (10) vasaran (ei sisälly toi-
mitukseen) ja kiinnityssankojen (13) avulla vas-
50,36 dB
ta sitten, kun koko työalue on valmisteltu. (Ku-
4,09 dB
va 16).
55 dB
44 dB
m HUOMAUTUS:
Älä poraa uusia reikiä latausasemaan.
3 dB
m HUOMAUTUS:
Älä astu latausaseman levyn päälle.
m HUOMIO
Jatkojohdon ja virtajohdon on oltava työalueen
ulkopuolelle, etteivät ne vahingoitu.
• Latausasema (10) voidaan asettaa kopin, puutar-
havajan tai talon lähelle.
• Latausasema (10) on asetettava tasaiselle alustal-
le.
m HUOMAUTUS:
Älä aseta latausasemaa (10) kaltevalle tai epäta-
saiselle alustalle, koska sellaisessa paikassa se
taipuu, jolloin sen toiminta häiriytyy tai siihen voi
tulla vika.
• Latausasema (10) on asetettava / sijoitettava siten,
että latausaseman (10) edessä on vähintään yh-
den metrin pinta, jossa ei ole esteitä tms. (Kuva 3)
8.2 Rajalangan (11) liittäminen latausasemaan (10)
m HUOMAUTUS:
Rajalanka (11) on asetettava latausaseman (10)
eteen siten, että se on vähintään yhden metrin pitui-
nen, suora, ja siinä ei ole kulmia eikä esteitä. Näin
taataan asianmukainen sisääntulo latausasemaan
(10) (kuva 3).
• Rajalanka (11) on asetettava latausaseman (10)
edessä ja takana vähintään 30 cm etäisyydelle ra-
joista, kuten talon seinästä. (Kuva 3)
• Kuori rajalangan (11) eristettä yhdellä puolella noin
10 mm (kuva 4).
• Ohjaa kuorittu rajalanka (11) latausaseman (10)
takapuolella olevaan punaiseen johtoliitäntään
"OUT". Ohjaa rajalanka (11) sen jälkeen latausase-
man (10) alla olevan raon läpi (kuva 5).
