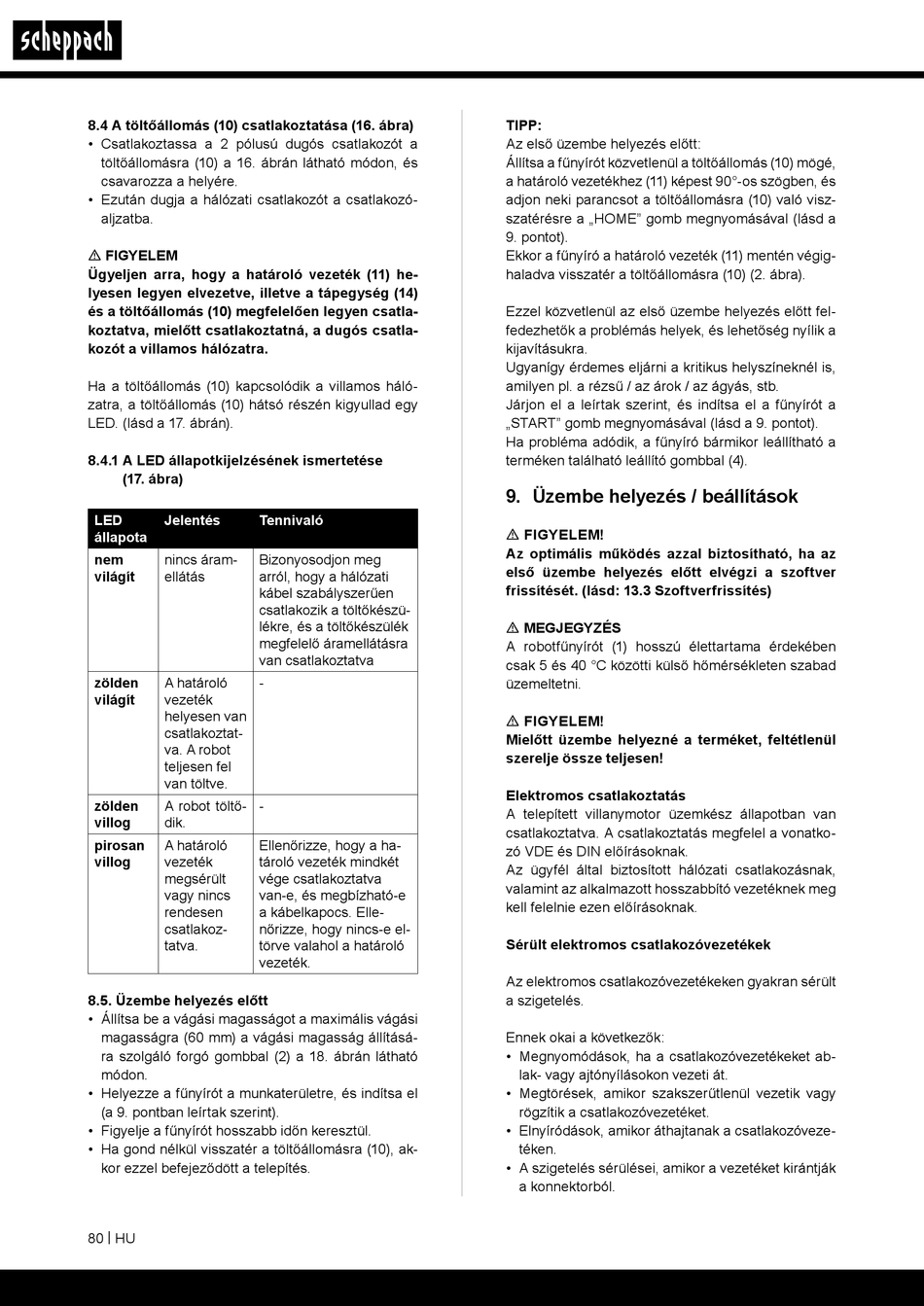

Scheppach RoboCut L500 Bedienungs- Und Sicherheitshinweise Originalbetriebsanleitung Seite 87

8.4 A töltőállomás (10) csatlakoztatása (16. ábra)
• Csatlakoztassa a 2 pólusú dugós csatlakozót a
töltőállomásra (10) a 16. ábrán látható módon, és
csavarozza a helyére.
• Ezután dugja a hálózati csatlakozót a csatlakozó-
aljzatba.
m FIGYELEM
Ügyeljen arra, hogy a határoló vezeték (11) he-
lyesen legyen elvezetve, illetve a tápegység (14)
és a töltőállomás (10) megfelelően legyen csatla-
koztatva, mielőtt csatlakoztatná, a dugós csatla-
kozót a villamos hálózatra.
Ha a töltőállomás (10) kapcsolódik a villamos háló-
zatra, a töltőállomás (10) hátsó részén kigyullad egy
LED. (lásd a 17. ábrán).
8.4.1 A LED állapotkijelzésének ismertetése
(17. ábra)
LED Jelentés Tennivaló
állapota
nem
nincs áram- Bizonyosodjon meg
világít ellátás arról, hogy a hálózati
kábel szabályszerűen
csatlakozik a töltőkészü-
lékre, és a töltőkészülék
megfelelő áramellátásra
van csatlakoztatva
zölden A határoló -
világít vezeték
helyesen van
csatlakoztat-
va. A robot
teljesen fel
van töltve.
zölden A robot töltő- -
villog dik.
pirosan A határoló Ellenőrizze, hogy a ha-
villog vezeték tároló vezeték mindkét
megsérült vége csatlakoztatva
vagy nincs van-e, és megbízható-e
rendesen a kábelkapocs. Elle-
csatlakoz- nőrizze, hogy nincs-e el-
tatva. törve valahol a határoló
vezeték.
8.5. Üzembe helyezés előtt
• Állítsa be a vágási magasságot a maximális vágási
magasságra (60 mm) a vágási magasság állításá-
ra szolgáló forgó gombbal (2) a 18. ábrán látható
módon.
• Helyezze a fűnyírót a munkaterületre, és indítsa el
(a 9. pontban leírtak szerint).
• Figyelje a fűnyírót hosszabb időn keresztül.
• Ha gond nélkül visszatér a töltőállomásra (10), ak-
kor ezzel befejeződött a telepítés.
80 | HU
TIPP:
Az első üzembe helyezés előtt:
Állítsa a fűnyírót közvetlenül a töltőállomás (10) mögé,
a határoló vezetékhez (11) képest 90°-os szögben, és
adjon neki parancsot a töltőállomásra (10) való visz-
szatérésre a „HOME" gomb megnyomásával (lásd a
9. pontot).
Ekkor a fűnyíró a határoló vezeték (11) mentén végig-
haladva visszatér a töltőállomásra (10) (2. ábra).
Ezzel közvetlenül az első üzembe helyezés előtt fel-
fedezhetők a problémás helyek, és lehetőség nyílik a
kijavításukra.
Ugyanígy érdemes eljárni a kritikus helyszíneknél is,
amilyen pl. a rézsű / az árok / az ágyás, stb.
Járjon el a leírtak szerint, és indítsa el a fűnyírót a
„START" gomb megnyomásával (lásd a 9. pontot).
Ha probléma adódik, a fűnyíró bármikor leállítható a
terméken található leállító gombbal (4).
9. Üzembe helyezés / beállítások
m FIGYELEM!
Az optimális működés azzal biztosítható, ha az
első üzembe helyezés előtt elvégzi a szoftver
frissítését. (lásd: 13.3 Szoftverfrissítés)
m MEGJEGYZÉS
A robotfűnyírót (1) hosszú élettartama érdekében
csak 5 és 40 °C közötti külső hőmérsékleten szabad
üzemeltetni.
m FIGYELEM!
Mielőtt üzembe helyezné a terméket, feltétlenül
szerelje össze teljesen!
Elektromos csatlakoztatás
A telepített villanymotor üzemkész állapotban van
csatlakoztatva. A csatlakoztatás megfelel a vonatko-
zó VDE és DIN előírásoknak.
Az ügyfél által biztosított hálózati csatlakozásnak,
valamint az alkalmazott hosszabbító vezetéknek meg
kell felelnie ezen előírásoknak.
Sérült elektromos csatlakozóvezetékek
Az elektromos csatlakozóvezetékeken gyakran sérült
a szigetelés.
Ennek okai a következők:
• Megnyomódások, ha a csatlakozóvezetékeket ab-
lak- vagy ajtónyílásokon vezeti át.
• Megtörések, amikor szakszerűtlenül vezetik vagy
rögzítik a csatlakozóvezetéket.
• Elnyíródások, amikor áthajtanak a csatlakozóveze-
téken.
• A szigetelés sérülései, amikor a vezetéket kirántják
a konnektorból.
