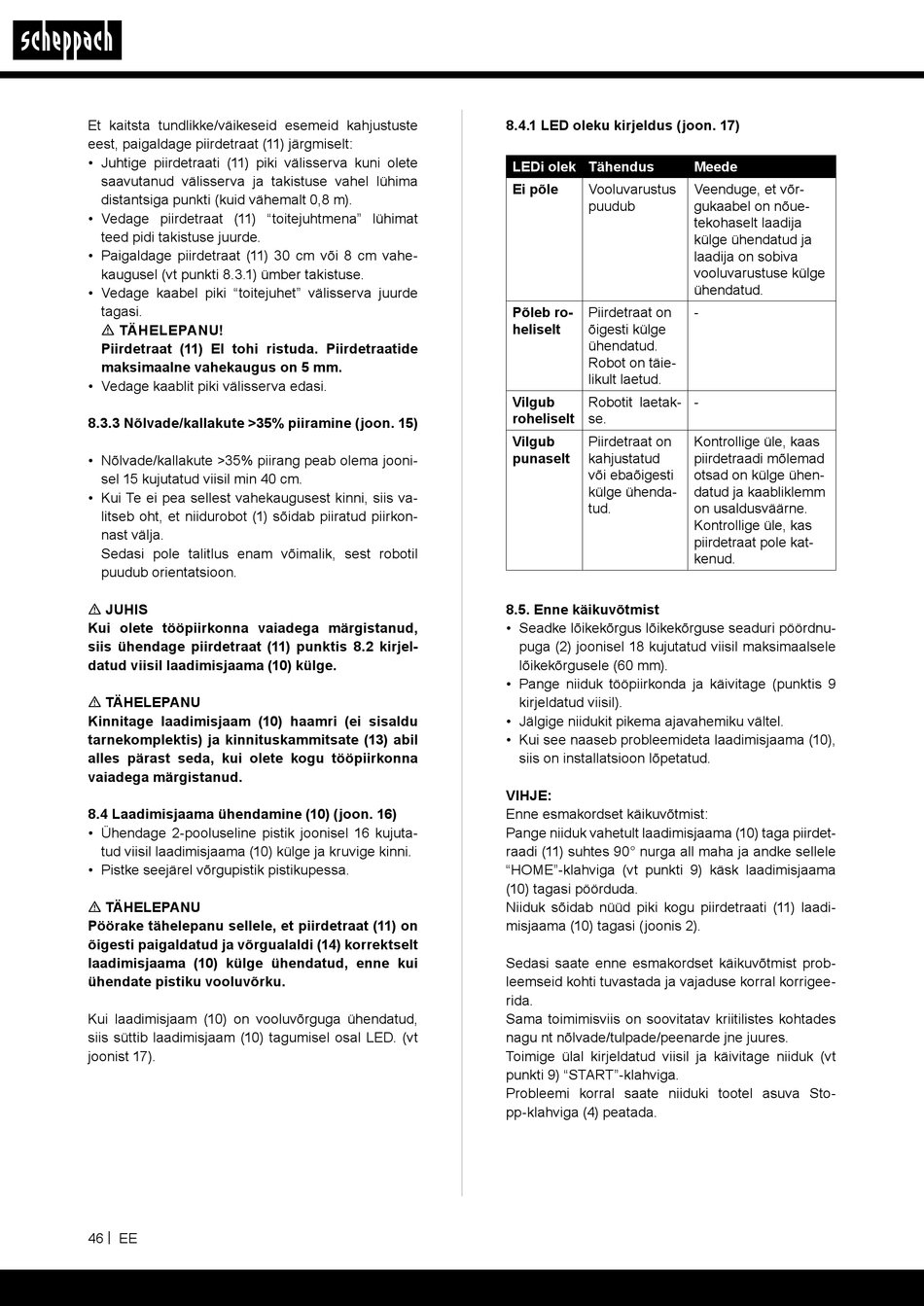

Et kaitsta tundlikke/väikeseid esemeid kahjustuste
eest, paigaldage piirdetraat (11) järgmiselt:
• Juhtige piirdetraati (11) piki välisserva kuni olete
saavutanud välisserva ja takistuse vahel lühima
distantsiga punkti (kuid vähemalt 0,8 m).
• Vedage piirdetraat (11) "toitejuhtmena" lühimat
teed pidi takistuse juurde.
• Paigaldage piirdetraat (11) 30 cm või 8 cm vahe-
kaugusel (vt punkti 8.3.1) ümber takistuse.
• Vedage kaabel piki "toitejuhet" välisserva juurde
tagasi.
m TÄHELEPANU!
Piirdetraat (11) EI tohi ristuda. Piirdetraatide
maksimaalne vahekaugus on 5 mm.
• Vedage kaablit piki välisserva edasi.
8.3.3 Nõlvade/kallakute >35% piiramine (joon. 15)
• Nõlvade/kallakute >35% piirang peab olema jooni-
sel 15 kujutatud viisil min 40 cm.
• Kui Te ei pea sellest vahekaugusest kinni, siis va-
litseb oht, et niidurobot (1) sõidab piiratud piirkon-
nast välja.
Sedasi pole talitlus enam võimalik, sest robotil
puudub orientatsioon.
m JUHIS
Kui olete tööpiirkonna vaiadega märgistanud,
siis ühendage piirdetraat (11) punktis 8.2 kirjel-
datud viisil laadimisjaama (10) külge.
m TÄHELEPANU
Kinnitage laadimisjaam (10) haamri (ei sisaldu
tarnekomplektis) ja kinnituskammitsate (13) abil
alles pärast seda, kui olete kogu tööpiirkonna
vaiadega märgistanud.
8.4 Laadimisjaama ühendamine (10) (joon. 16)
• Ühendage 2-pooluseline pistik joonisel 16 kujuta-
tud viisil laadimisjaama (10) külge ja kruvige kinni.
• Pistke seejärel võrgupistik pistikupessa.
m TÄHELEPANU
Pöörake tähelepanu sellele, et piirdetraat (11) on
õigesti paigaldatud ja võrgualaldi (14) korrektselt
laadimisjaama (10) külge ühendatud, enne kui
ühendate pistiku vooluvõrku.
Kui laadimisjaam (10) on vooluvõrguga ühendatud,
siis süttib laadimisjaam (10) tagumisel osal LED. (vt
joonist 17).
46 | EE
8.4.1 LED oleku kirjeldus (joon. 17)
LEDi olek Tähendus
Ei põle Vooluvarustus
puudub
Põleb ro- Piirdetraat on
heliselt õigesti külge
ühendatud.
Robot on täie-
likult laetud.
Vilgub Robotit laetak-
roheliselt se.
Vilgub Piirdetraat on
punaselt kahjustatud
või ebaõigesti
külge ühenda-
tud.
8.5. Enne käikuvõtmist
• Seadke lõikekõrgus lõikekõrguse seaduri pöördnu-
puga (2) joonisel 18 kujutatud viisil maksimaalsele
lõikekõrgusele (60 mm).
• Pange niiduk tööpiirkonda ja käivitage (punktis 9
kirjeldatud viisil).
• Jälgige niidukit pikema ajavahemiku vältel.
• Kui see naaseb probleemideta laadimisjaama (10),
siis on installatsioon lõpetatud.
VIHJE:
Enne esmakordset käikuvõtmist:
Pange niiduk vahetult laadimisjaama (10) taga piirdet-
raadi (11) suhtes 90° nurga all maha ja andke sellele
"HOME"-klahviga (vt punkti 9) käsk laadimisjaama
(10) tagasi pöörduda.
Niiduk sõidab nüüd piki kogu piirdetraati (11) laadi-
misjaama (10) tagasi (joonis 2).
Sedasi saate enne esmakordset käikuvõtmist prob-
leemseid kohti tuvastada ja vajaduse korral korrigee-
rida.
Sama toimimisviis on soovitatav kriitilistes kohtades
nagu nt nõlvade/tulpade/peenarde jne juures.
Toimige ülal kirjeldatud viisil ja käivitage niiduk (vt
punkti 9) "START"-klahviga.
Probleemi korral saate niiduki tootel asuva Sto-
pp-klahviga (4) peatada.
Meede
Veenduge, et võr-
gukaabel on nõue-
tekohaselt laadija
külge ühendatud ja
laadija on sobiva
vooluvarustuse külge
ühendatud.
-
-
Kontrollige üle, kaas
piirdetraadi mõlemad
otsad on külge ühen-
datud ja kaabliklemm
on usaldusväärne.
Kontrollige üle, kas
piirdetraat pole kat-
kenud.
