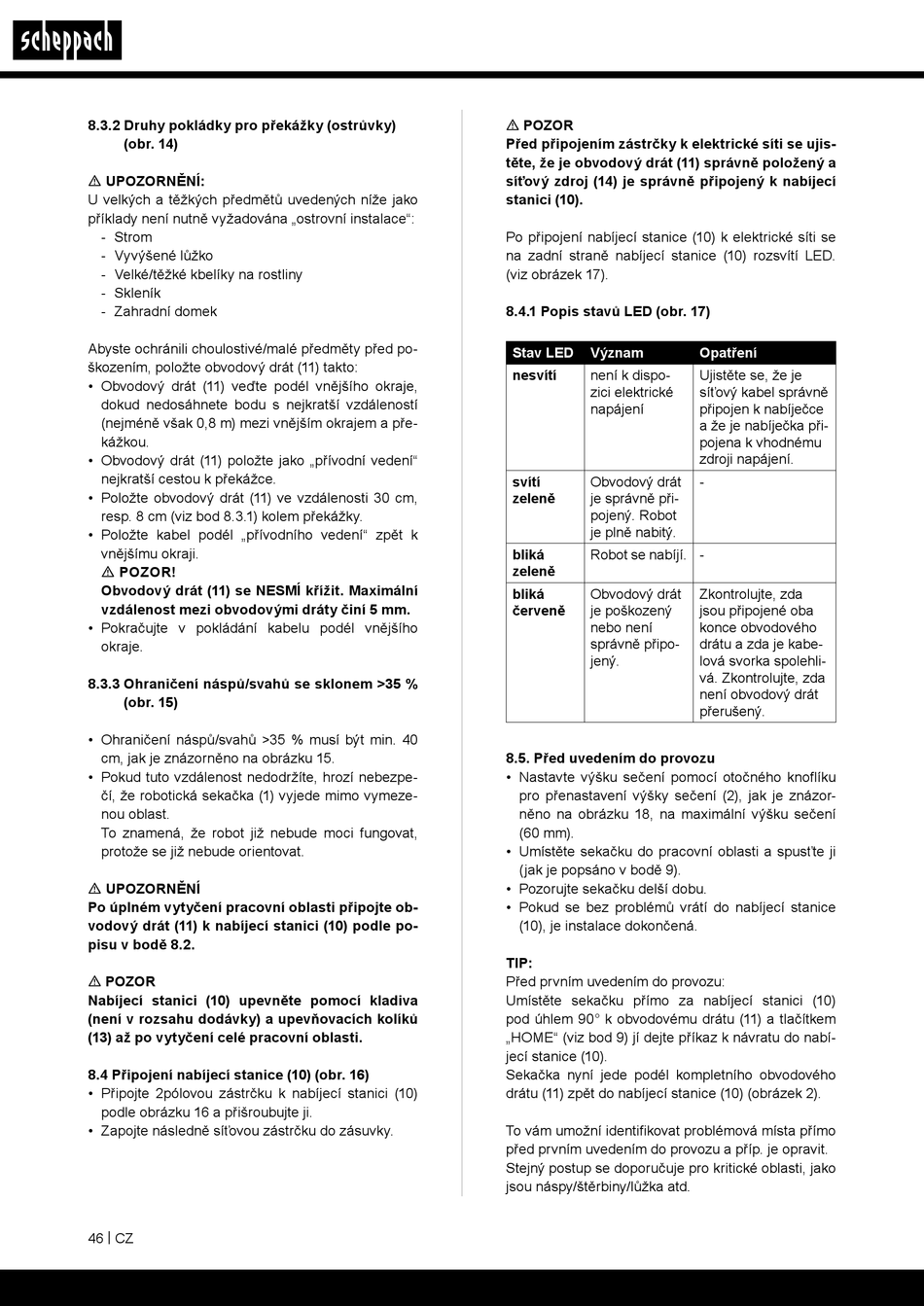

8.3.2 Druhy pokládky pro překážky (ostrůvky)
(obr. 14)
m UPOZORNĚNÍ:
U velkých a těžkých předmětů uvedených níže jako
příklady není nutně vyžadována „ostrovní instalace":
- Strom
- Vyvýšené lůžko
- Velké/těžké kbelíky na rostliny
- Skleník
- Zahradní domek
Abyste ochránili choulostivé/malé předměty před po-
škozením, položte obvodový drát (11) takto:
• Obvodový drát (11) veďte podél vnějšího okraje,
dokud nedosáhnete bodu s nejkratší vzdáleností
(nejméně však 0,8 m) mezi vnějším okrajem a pře-
kážkou.
• Obvodový drát (11) položte jako „přívodní vedení"
nejkratší cestou k překážce.
• Položte obvodový drát (11) ve vzdálenosti 30 cm,
resp. 8 cm (viz bod 8.3.1) kolem překážky.
• Položte kabel podél „přívodního vedení" zpět k
vnějšímu okraji.
m POZOR!
Obvodový drát (11) se NESMÍ křížit. Maximální
vzdálenost mezi obvodovými dráty činí 5 mm.
• Pokračujte v pokládání kabelu podél vnějšího
okraje.
8.3.3 Ohraničení náspů/svahů se sklonem >35 %
(obr. 15)
• Ohraničení náspů/svahů >35 % musí být min. 40
cm, jak je znázorněno na obrázku 15.
• Pokud tuto vzdálenost nedodržíte, hrozí nebezpe-
čí, že robotická sekačka (1) vyjede mimo vymeze-
nou oblast.
To znamená, že robot již nebude moci fungovat,
protože se již nebude orientovat.
m UPOZORNĚNÍ
Po úplném vytyčení pracovní oblasti připojte ob-
vodový drát (11) k nabíjecí stanici (10) podle po-
pisu v bodě 8.2.
m POZOR
Nabíjecí stanici (10) upevněte pomocí kladiva
(není v rozsahu dodávky) a upevňovacích kolíků
(13) až po vytyčení celé pracovní oblasti.
8.4 Připojení nabíjecí stanice (10) (obr. 16)
• Připojte 2pólovou zástrčku k nabíjecí stanici (10)
podle obrázku 16 a přišroubujte ji.
• Zapojte následně síťovou zástrčku do zásuvky.
46 | CZ
m POZOR
Před připojením zástrčky k elektrické síti se ujis-
těte, že je obvodový drát (11) správně položený a
síťový zdroj (14) je správně připojený k nabíjecí
stanici (10).
Po připojení nabíjecí stanice (10) k elektrické síti se
na zadní straně nabíjecí stanice (10) rozsvítí LED.
(viz obrázek 17).
8.4.1 Popis stavů LED (obr. 17)
Stav LED Význam
nesvítí není k dispo-
zici elektrické
napájení
svítí Obvodový drát
zeleně
je správně při-
pojený. Robot
je plně nabitý.
bliká Robot se nabíjí. -
zeleně
bliká
Obvodový drát
červeně je poškozený
nebo není
správně připo-
jený.
8.5. Před uvedením do provozu
• Nastavte výšku sečení pomocí otočného knoflíku
pro přenastavení výšky sečení (2), jak je znázor-
něno na obrázku 18, na maximální výšku sečení
(60 mm).
• Umístěte sekačku do pracovní oblasti a spusťte ji
(jak je popsáno v bodě 9).
• Pozorujte sekačku delší dobu.
• Pokud se bez problémů vrátí do nabíjecí stanice
(10), je instalace dokončená.
TIP:
Před prvním uvedením do provozu:
Umístěte sekačku přímo za nabíjecí stanici (10)
pod úhlem 90° k obvodovému drátu (11) a tlačítkem
„HOME" (viz bod 9) jí dejte příkaz k návratu do nabí-
jecí stanice (10).
Sekačka nyní jede podél kompletního obvodového
drátu (11) zpět do nabíjecí stanice (10) (obrázek 2).
To vám umožní identifikovat problémová místa přímo
před prvním uvedením do provozu a příp. je opravit.
Stejný postup se doporučuje pro kritické oblasti, jako
jsou náspy/štěrbiny/lůžka atd.
Opatření
Ujistěte se, že je
síťový kabel správně
připojen k nabíječce
a že je nabíječka při-
pojena k vhodnému
zdroji napájení.
-
Zkontrolujte, zda
jsou připojené oba
konce obvodového
drátu a zda je kabe-
lová svorka spolehli-
vá. Zkontrolujte, zda
není obvodový drát
přerušený.
