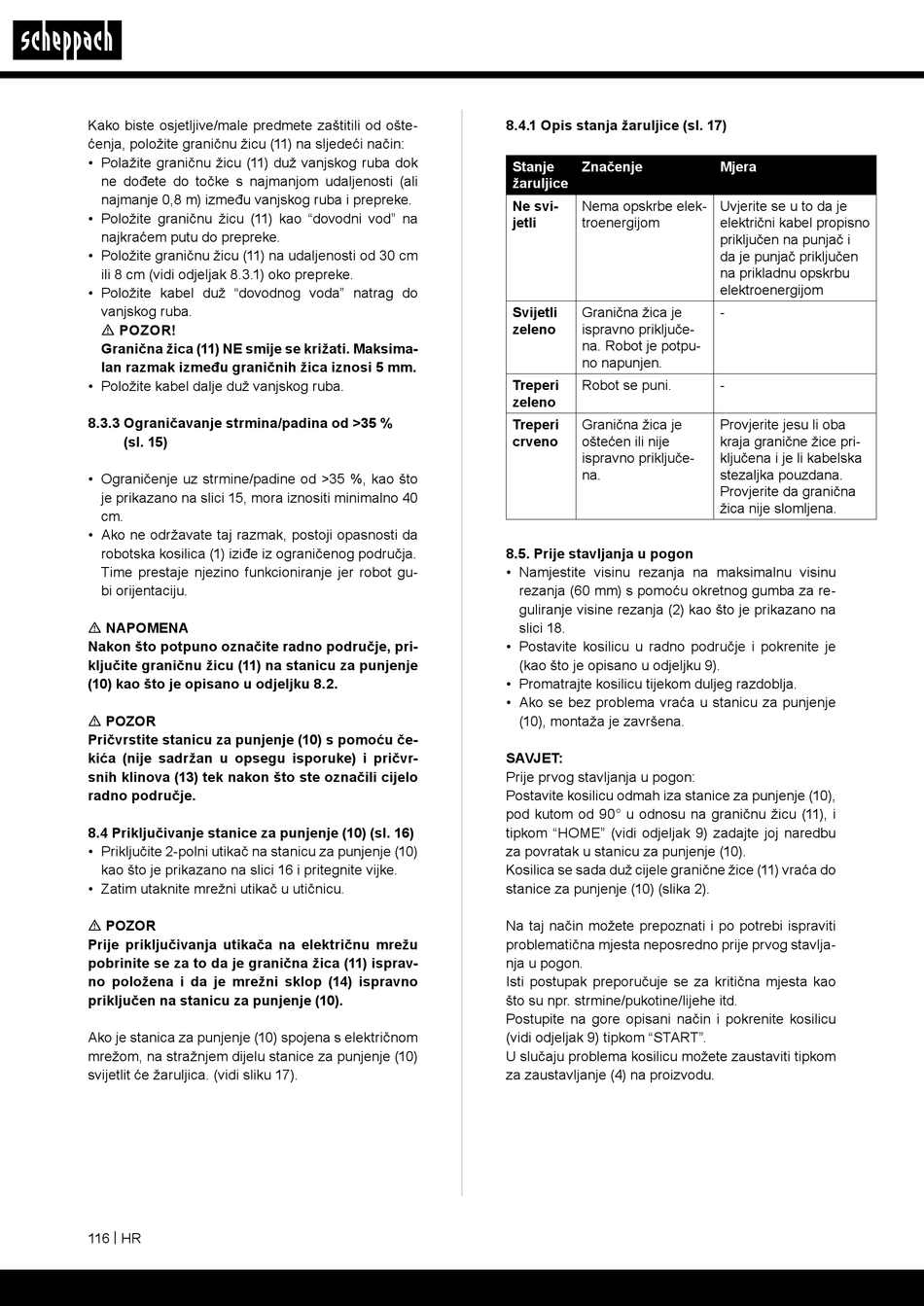

Kako biste osjetljive/male predmete zaštitili od ošte-
ćenja, položite graničnu žicu (11) na sljedeći način:
• Polažite graničnu žicu (11) duž vanjskog ruba dok
ne dođete do točke s najmanjom udaljenosti (ali
najmanje 0,8 m) između vanjskog ruba i prepreke.
• Položite graničnu žicu (11) kao "dovodni vod" na
najkraćem putu do prepreke.
• Položite graničnu žicu (11) na udaljenosti od 30 cm
ili 8 cm (vidi odjeljak 8.3.1) oko prepreke.
• Položite kabel duž "dovodnog voda" natrag do
vanjskog ruba.
m POZOR!
Granična žica (11) NE smije se križati. Maksima-
lan razmak između graničnih žica iznosi 5 mm.
• Položite kabel dalje duž vanjskog ruba.
8.3.3 Ograničavanje strmina/padina od >35 %
(sl. 15)
• Ograničenje uz strmine/padine od >35 %, kao što
je prikazano na slici 15, mora iznositi minimalno 40
cm.
• Ako ne održavate taj razmak, postoji opasnosti da
robotska kosilica (1) iziđe iz ograničenog područja.
Time prestaje njezino funkcioniranje jer robot gu-
bi orijentaciju.
m NAPOMENA
Nakon što potpuno označite radno područje, pri-
ključite graničnu žicu (11) na stanicu za punjenje
(10) kao što je opisano u odjeljku 8.2.
m POZOR
Pričvrstite stanicu za punjenje (10) s pomoću če-
kića (nije sadržan u opsegu isporuke) i pričvr-
snih klinova (13) tek nakon što ste označili cijelo
radno područje.
8.4 Priključivanje stanice za punjenje (10) (sl. 16)
• Priključite 2-polni utikač na stanicu za punjenje (10)
kao što je prikazano na slici 16 i pritegnite vijke.
• Zatim utaknite mrežni utikač u utičnicu.
m POZOR
Prije priključivanja utikača na električnu mrežu
pobrinite se za to da je granična žica (11) isprav-
no položena i da je mrežni sklop (14) ispravno
priključen na stanicu za punjenje (10).
Ako je stanica za punjenje (10) spojena s električnom
mrežom, na stražnjem dijelu stanice za punjenje (10)
svijetlit će žaruljica. (vidi sliku 17).
116 | HR
8.4.1 Opis stanja žaruljice (sl. 17)
Stanje Značenje
žaruljice
Ne svi-
Nema opskrbe elek-
jetli troenergijom
Svijetli Granična žica je
zeleno ispravno priključe-
na. Robot je potpu-
no napunjen.
Treperi Robot se puni.
zeleno
Treperi Granična žica je
crveno
oštećen ili nije
ispravno priključe-
na.
8.5. Prije stavljanja u pogon
• Namjestite visinu rezanja na maksimalnu visinu
rezanja (60 mm) s pomoću okretnog gumba za re-
guliranje visine rezanja (2) kao što je prikazano na
slici 18.
• Postavite kosilicu u radno područje i pokrenite je
(kao što je opisano u odjeljku 9).
• Promatrajte kosilicu tijekom duljeg razdoblja.
• Ako se bez problema vraća u stanicu za punjenje
(10), montaža je završena.
SAVJET:
Prije prvog stavljanja u pogon:
Postavite kosilicu odmah iza stanice za punjenje (10),
pod kutom od 90° u odnosu na graničnu žicu (11), i
tipkom "HOME" (vidi odjeljak 9) zadajte joj naredbu
za povratak u stanicu za punjenje (10).
Kosilica se sada duž cijele granične žice (11) vraća do
stanice za punjenje (10) (slika 2).
Na taj način možete prepoznati i po potrebi ispraviti
problematična mjesta neposredno prije prvog stavlja-
nja u pogon.
Isti postupak preporučuje se za kritična mjesta kao
što su npr. strmine/pukotine/lijehe itd.
Postupite na gore opisani način i pokrenite kosilicu
(vidi odjeljak 9) tipkom "START".
U slučaju problema kosilicu možete zaustaviti tipkom
za zaustavljanje (4) na proizvodu.
Mjera
Uvjerite se u to da je
električni kabel propisno
priključen na punjač i
da je punjač priključen
na prikladnu opskrbu
elektroenergijom
-
-
Provjerite jesu li oba
kraja granične žice pri-
ključena i je li kabelska
stezaljka pouzdana.
Provjerite da granična
žica nije slomljena.
