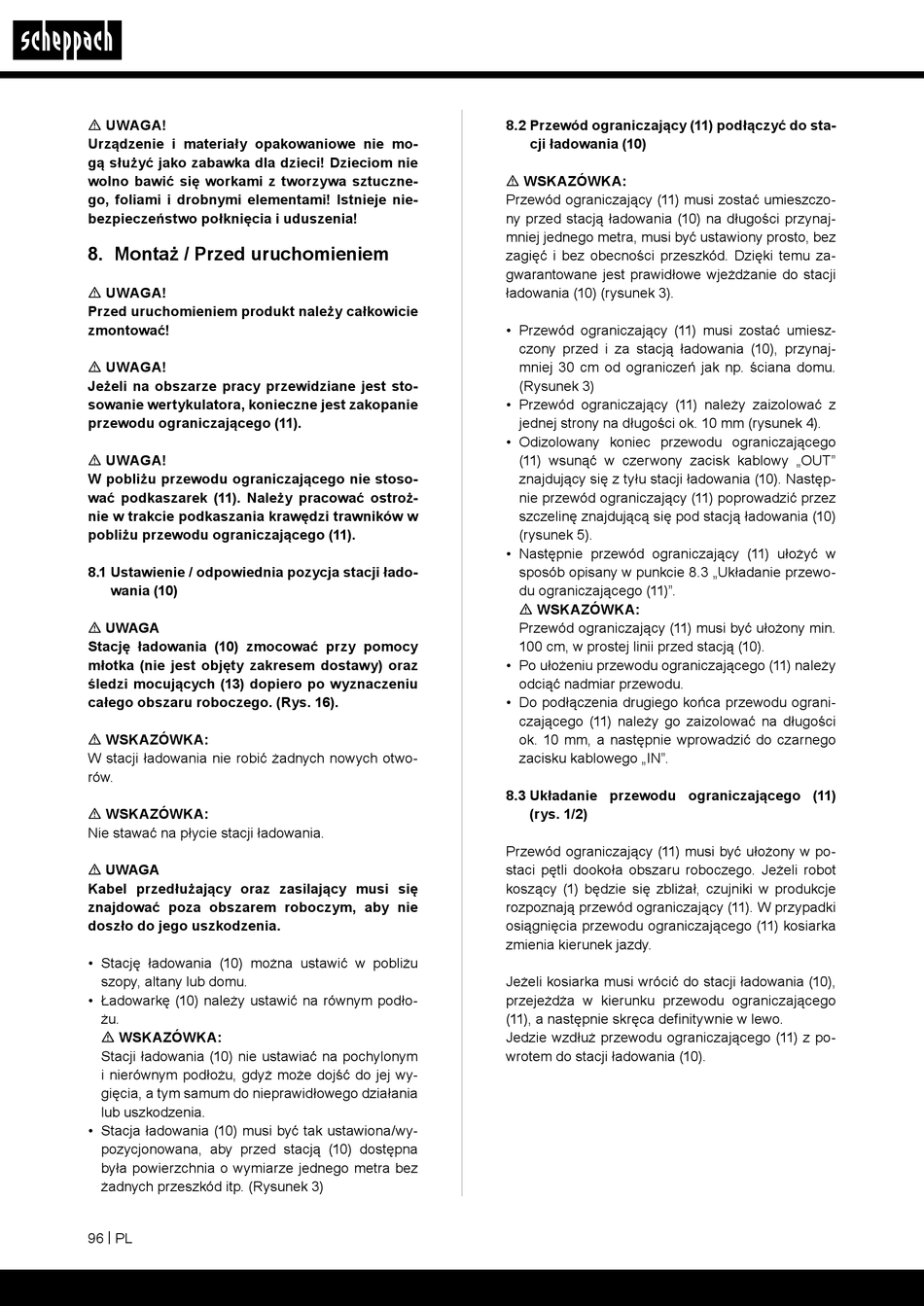

m UWAGA!
Urządzenie i materiały opakowaniowe nie mo-
gą służyć jako zabawka dla dzieci! Dzieciom nie
wolno bawić się workami z tworzywa sztuczne-
go, foliami i drobnymi elementami! Istnieje nie-
bezpieczeństwo połknięcia i uduszenia!
8. Montaż / Przed uruchomieniem
m UWAGA!
Przed uruchomieniem produkt należy całkowicie
zmontować!
m UWAGA!
Jeżeli na obszarze pracy przewidziane jest sto-
sowanie wertykulatora, konieczne jest zakopanie
przewodu ograniczającego (11).
m UWAGA!
W pobliżu przewodu ograniczającego nie stoso-
wać podkaszarek (11). Należy pracować ostroż-
nie w trakcie podkaszania krawędzi trawników w
pobliżu przewodu ograniczającego (11).
8.1 Ustawienie / odpowiednia pozycja stacji łado-
wania (10)
m UWAGA
Stację ładowania (10) zmocować przy pomocy
młotka (nie jest objęty zakresem dostawy) oraz
śledzi mocujących (13) dopiero po wyznaczeniu
całego obszaru roboczego. (Rys. 16).
m WSKAZÓWKA:
W stacji ładowania nie robić żadnych nowych otwo-
rów.
m WSKAZÓWKA:
Nie stawać na płycie stacji ładowania.
m UWAGA
Kabel przedłużający oraz zasilający musi się
znajdować poza obszarem roboczym, aby nie
doszło do jego uszkodzenia.
• Stację ładowania (10) można ustawić w pobliżu
szopy, altany lub domu.
• Ładowarkę (10) należy ustawić na równym podło-
żu.
m WSKAZÓWKA:
Stacji ładowania (10) nie ustawiać na pochylonym
i nierównym podłożu, gdyż może dojść do jej wy-
gięcia, a tym samum do nieprawidłowego działania
lub uszkodzenia.
• Stacja ładowania (10) musi być tak ustawiona/wy-
pozycjonowana, aby przed stacją (10) dostępna
była powierzchnia o wymiarze jednego metra bez
żadnych przeszkód itp. (Rysunek 3)
96 | PL
8.2 Przewód ograniczający (11) podłączyć do sta-
cji ładowania (10)
m WSKAZÓWKA:
Przewód ograniczający (11) musi zostać umieszczo-
ny przed stacją ładowania (10) na długości przynaj-
mniej jednego metra, musi być ustawiony prosto, bez
zagięć i bez obecności przeszkód. Dzięki temu za-
gwarantowane jest prawidłowe wjeżdżanie do stacji
ładowania (10) (rysunek 3).
• Przewód ograniczający (11) musi zostać umiesz-
czony przed i za stacją ładowania (10), przynaj-
mniej 30 cm od ograniczeń jak np. ściana domu.
(Rysunek 3)
• Przewód ograniczający (11) należy zaizolować z
jednej strony na długości ok. 10 mm (rysunek 4).
• Odizolowany koniec przewodu ograniczającego
(11) wsunąć w czerwony zacisk kablowy „OUT"
znajdujący się z tyłu stacji ładowania (10). Następ-
nie przewód ograniczający (11) poprowadzić przez
szczelinę znajdującą się pod stacją ładowania (10)
(rysunek 5).
• Następnie przewód ograniczający (11) ułożyć w
sposób opisany w punkcie 8.3 „Układanie przewo-
du ograniczającego (11)".
m WSKAZÓWKA:
Przewód ograniczający (11) musi być ułożony min.
100 cm, w prostej linii przed stacją (10).
• Po ułożeniu przewodu ograniczającego (11) należy
odciąć nadmiar przewodu.
• Do podłączenia drugiego końca przewodu ograni-
czającego (11) należy go zaizolować na długości
ok. 10 mm, a następnie wprowadzić do czarnego
zacisku kablowego „IN".
8.3 Układanie przewodu ograniczającego (11)
(rys. 1/2)
Przewód ograniczający (11) musi być ułożony w po-
staci pętli dookoła obszaru roboczego. Jeżeli robot
koszący (1) będzie się zbliżał, czujniki w produkcje
rozpoznają przewód ograniczający (11). W przypadki
osiągnięcia przewodu ograniczającego (11) kosiarka
zmienia kierunek jazdy.
Jeżeli kosiarka musi wrócić do stacji ładowania (10),
przejeżdża w kierunku przewodu ograniczającego
(11), a następnie skręca definitywnie w lewo.
Jedzie wzdłuż przewodu ograniczającego (11) z po-
wrotem do stacji ładowania (10).
