Schaltpläne
TETRIX 400 CLASSIC
11 Schaltpläne
Schaltpläne im Originalformat befinden sich im Gerät.

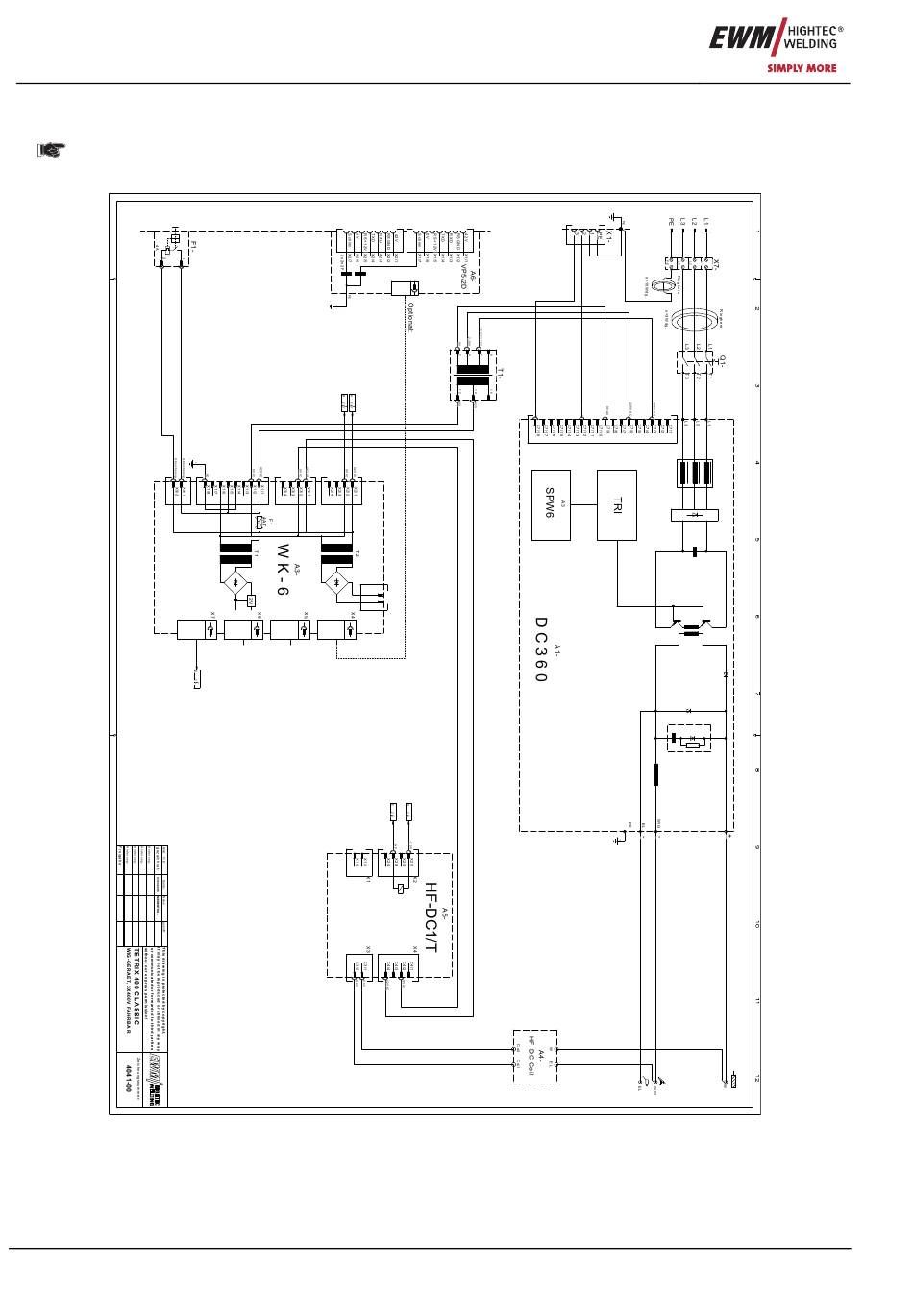

11.1 TETRIX 400 CLASSIC
D-Sub.
15polig
58
Stecker X3
D-SUB
15polig
X8/1
X8/2
D-Sub. D-Sub. D-Sub.
15polig 15polig 15polig
Abbildung 11-1
Art. Nr.: 099-004872-EWM00
