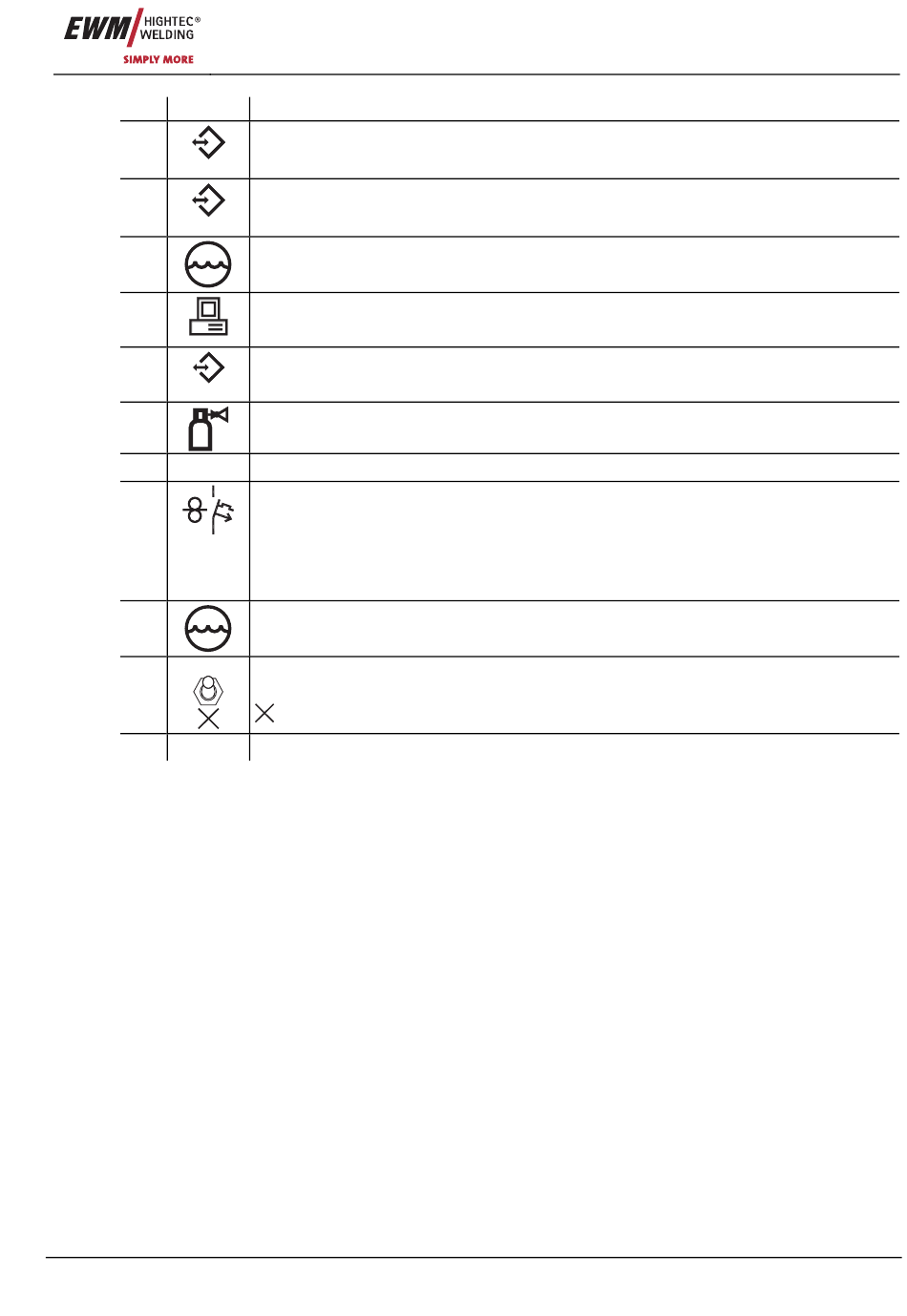

Pos. Symbol
1
digital
2
digital
3
4
PC INT
5
analog
6
7
8
42V/4A
9
HF
10
HF
11
Art. Nr.: 099-004872-EWM00
Beschreibung 0
Anschlußbuchse, 7-polig (Option)
Anschluß Drahtvorschubgerät (Kaltdraht); RINT; Q-DOC etc.
Anschlußbuchse, 7-polig (Option)
Anschluß Drahtvorschubgerät (Kaltdraht); RINT; Q-DOC etc.
Anschlußbuchse, 8-polig
Steuerleitung Kühlgerät
D-SUB Anschlußbuchse 9polig, serielle PC-Schnittstelle
Interface Set SECINTX10 DSUB notwendig (Installationshinweise beachten)
Anschlußbuchse 19-polig (Option)
Analoge Automatenschnittstelle (siehe Kapitel Funktionsbeschreibung)
Anschlußnippel G¼"
Schutzgasanschluß vom Druckminderer
Zugentlastung mit Netzanschlußkabel
Taster "Sicherungsautomat"; Absicherung:
• Zündgerät
• Gasventil
• Peripheriegeräte an den 7-poligen, digitalen Schnittstellen (Geräterückseite)
Ausgelösten Sicherungsautomat durch Betätigen zurücksetzen
Anschlußbuchse, 4-polig
Spannungsversorgung Kühlgerät
Umschalter Zündungsarten
= HF-Zündung
HF
HF
= Liftarc (Berührungszündung)
Austrittsöffnung Kühlluft
Gerätebeschreibung
TETRIX 400; 500 CLASSIC
