Funktionsbeschreibung
WIG-Schweißen
5.2.2 WIG-Zwangsabschaltung
Kommt es nach dem Start zu keiner Zündung des Lichtbogens, oder wird der Lichtbogen durch
Abziehen des Brenners unterbrochen, erfolgt innerhalb von 3 sek. Zwangsabschaltung. HF, Gas
und Leerlaufspannung (Leistungsteil) werden abgeschaltet.
5.2.3 Betriebsart Tipp
Der Tipp-Betrieb wurde insbesondere für den Absenkstrom (AMP%) unter Verwendung eines
Schweißbrenners mit einem Taster eingerichtet.
Brenner mit einem Taster:
• durch Tippen (kurzes Drücken und Loslassen) von Brennertaster 1
(Durch wiederholtes Antippen wird auf den Hauptstrom zurückgeschaltet).
Brenner mit zwei Tastern:
Es gibt zwei Möglichkeiten auf den Absenkstrom umzuschalten:
• durch Tippen (siehe Brenner mit einem Taster)
• durch Drücken und Halten von Brennertaster 2.
5.2.4 WIG-Funktionsabläufe / Betriebsarten

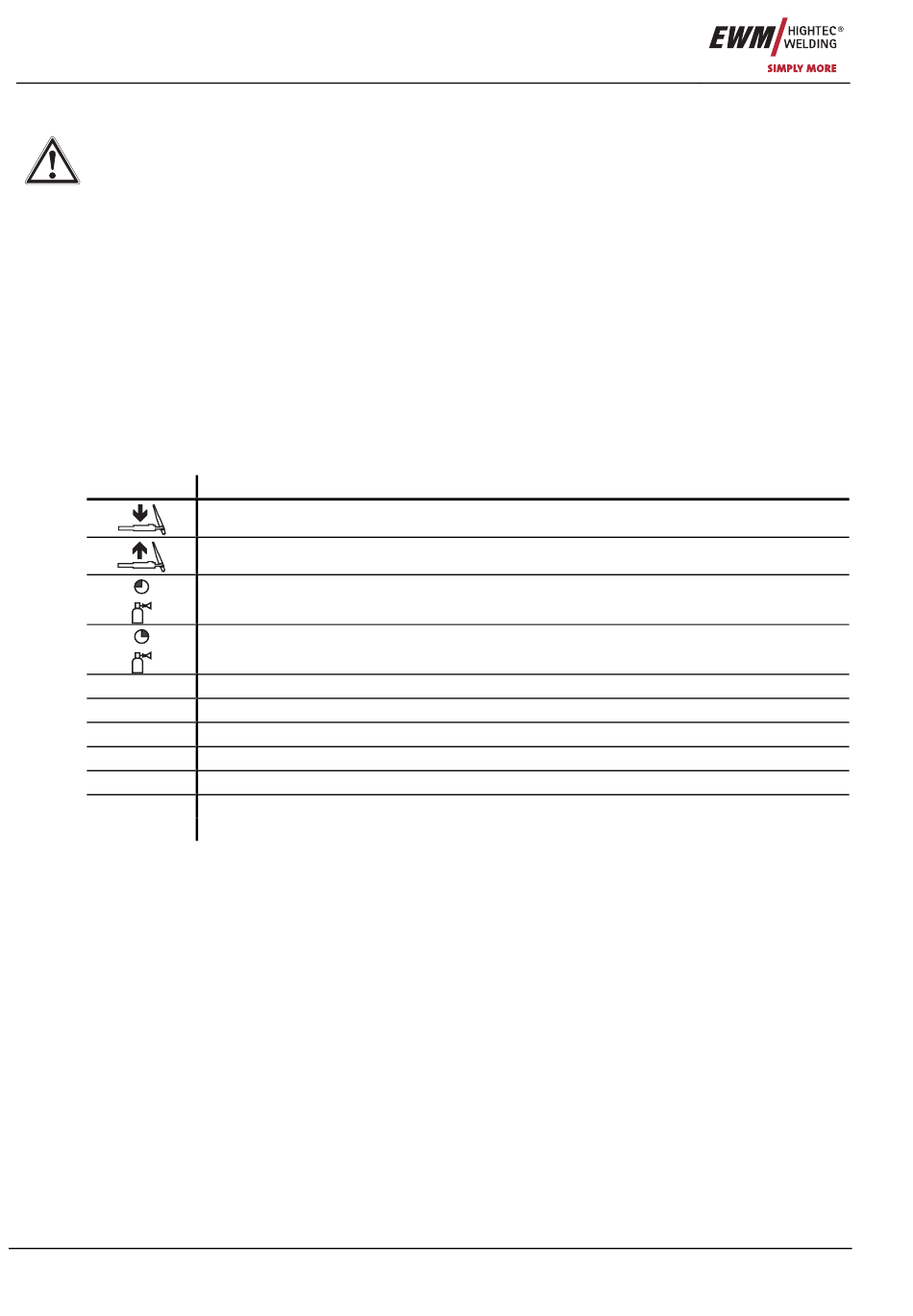

5.2.4.1 Zeichenerklärung
Symbol
I
start
I
end
t
Up
t
Down
AMP
AMP%
tP
20
Bedeutung
Brennertaster 1 drücken
Brennertaster 1 loslassen
Gasvorströmen
Gasnachströmen
Startstrom
Endkraterstrom
Up-Slopezeit
Down-Slopezeit
Hauptstrom (Minimal- bis Maximalstrom)
Absenkstrom (0% bis 100% von AMP)
Heftzeit
