5.5 Schnittstellen zur Automatisierung
Die Schweißstromquellen zeichnen sich durch einen sehr hohen Sicherheitsstandard aus.
Dieser hohe Sicherheitsstandard wird auch in Verbindung mit Peripheriegeräten zum maschinellen
Schweißen erhalten, wenn diese Peripheriegeräte die gleichen Kriterien erfüllen, insbesondere im
Hinblick auf Isolation zur Netzversorgung.
Gewährleistet ist dies bei Verwendung von Trafos nach VDE 0551.
Die Schweißgeräte sind serienmäßig für Maschinenbetrieb vorbereitet.
Nur abgeschirmte Steuerleitungen verwenden!

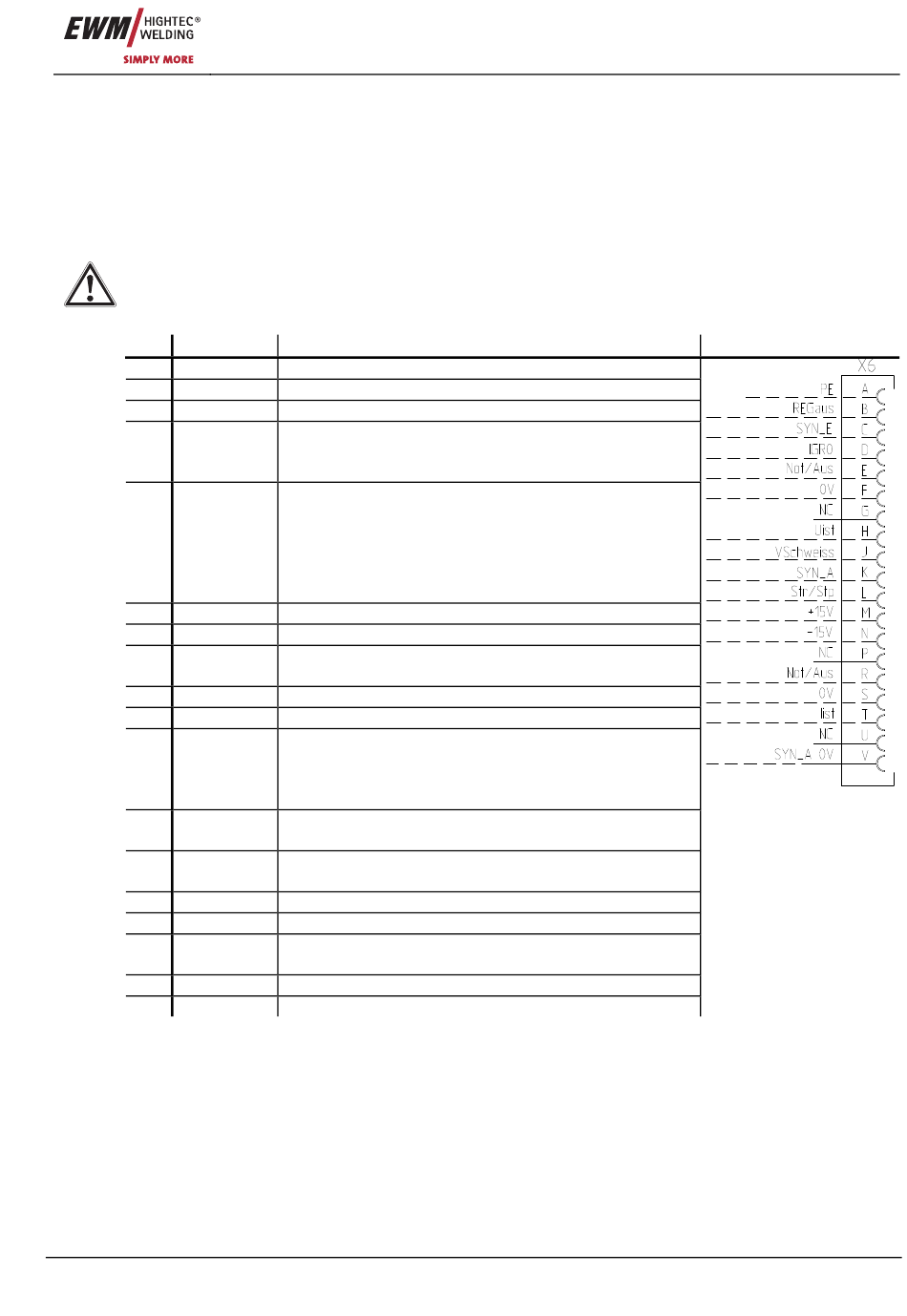

5.5.1 WIG- Automatenschnittstelle
Signalform
Pin
A Ausgang
B Ausgang
C Eingang
D Ausgang
(o. C.)
E Eingang
+
R
F Ausgang
G -
H Ausgang
J
K Ausgang
L Eingang
M Ausgang
N Ausgang
P -
S Ausgang
T Ausgang
U
V Ausgang
Art. Nr.: 099-004872-EWM00
Bezeichnung
PE Anschluß für Kabelabschirmung
REGaus Ausschließlich für Servicezwecke
SYN_E Synchronisation für Master-Slave-Betrieb
IGRO Strom-fließt-Signal I>0 (maximale
Belastung 20mA / 15V)
0V = Schweißstrom fließt
Not/Aus NOT-AUS zum übergeordneten abschalten
der Stromquelle.
Um diese Funktion nutzen zu können, muß
im Schweißgerät auf der Platine T320/1 der
Jumper 1 gezogen werden! Kontakt offen =
Schweißstrom abgeschaltet
0V Bezugspotential
NC nicht Belegt
Uist Schweißspannung, gemessen gegen Pin F,
0-10V (0V = 0V, 10V = 100V)
Vschweiss Reserviert für Sonderanwendungen
SYN_A Synchronisation für Master-Slave-Betrieb
Str/Stp Start / Stop Schweißstrom, entspricht
Brennertaster.
Verfügbar ausschließlich in Betriebsart 2-
Takt. +15V = Start, 0V = Stop
+15V Spannungsversorgung
+15V, max. 75mA
-15V Spannungsversorgung
-15V, max. 25mA
NC nicht Belegt
0V Bezugspotential
Iist Schweißstrom, gemessen gegen Pin F;
0-10V (0V = 0A, 10V = 1000A)
NC
SYN_A 0V Synchronisation für Master-Slave-Betrieb
Funktionsbeschreibung
Schnittstellen zur Automatisierung
Zeichnung
