Schweißbrenner entsprechend der Schweißaufgabe vorbereiten
(siehe Brennerbetriebsanleitung).
•
Schweißstromstecker in Anschlußbuchse, Schweißstrom „-" stecken und durch Rechtsdrehen
verriegeln.
•
Steuerleitungsstecker in Anschlußbuchse für Steuerleitung Schweißbrenner (5-polig bei
Standardbrenner, 8-polig bei Up/Down- bzw. Potibrenner und 12-polig bei Up/Down-Brenner mit LED-
Anzeige) stecken und festziehen.
•
Schutzgasanschluß des Schweißbrenners am Anschlußnippel G¼", Schweißstrom "-" festschrauben.
•
Bei wassergekühlten Brennern erfolgt der Anschluß der Kühlmittelleitungen am Kühlmodul (siehe
Betriebsanleitung des Kühlmoduls).
6.7.2

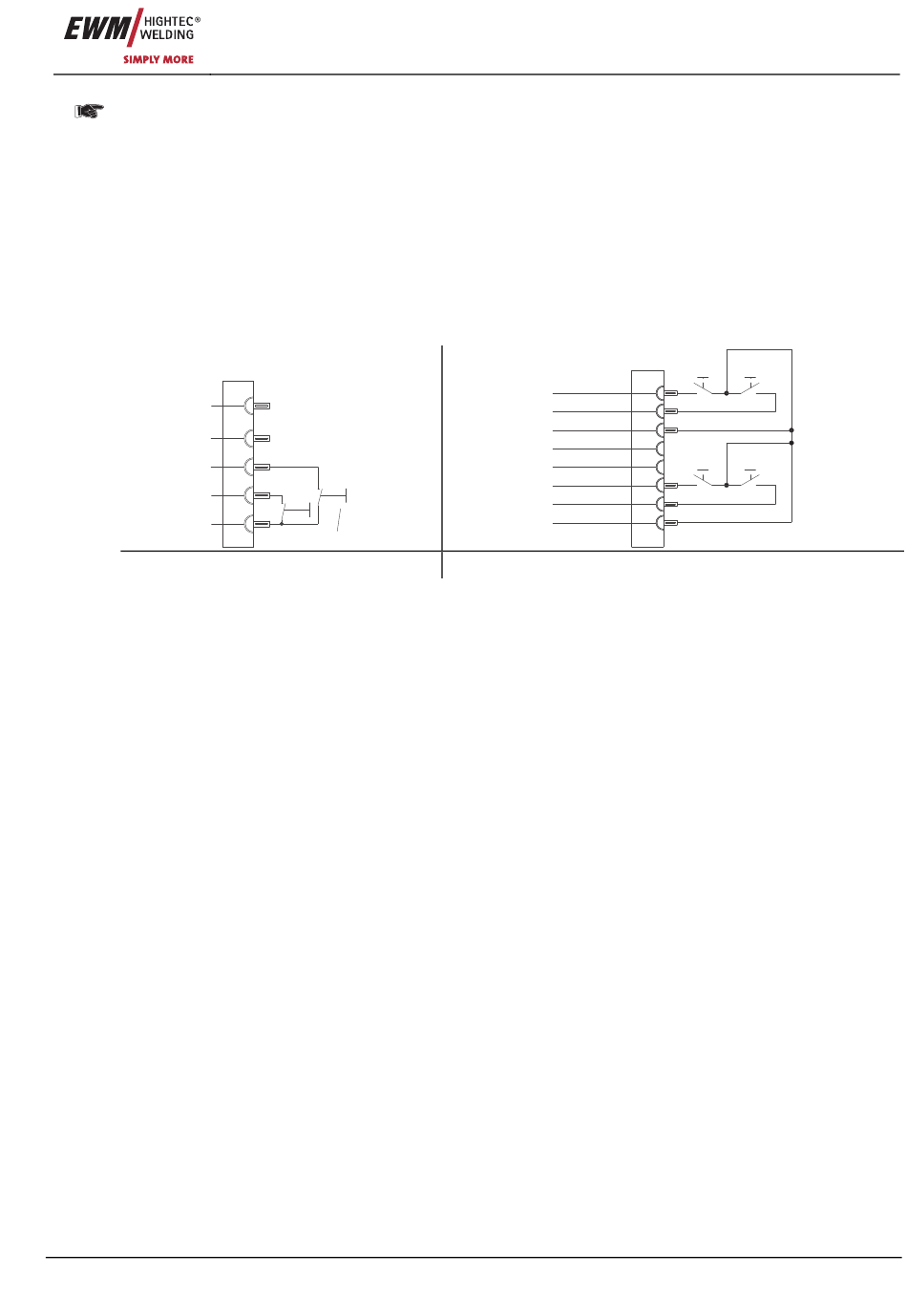

Brenneranschlußvarianten, Anschlußbelegungen
5-polige Steuerleitung
6.7.3
Anschluß Werkstückleitung
•
Kabelstecker der Werkstückleitung in die Anschlußbuchse, Schweißstrom „+" einstecken und durch
Rechtsdrehung verriegeln.
Art. Nr.: 099-004872-EWM00
5
4
3
2
1
I1
I2
BT
Uref 10V
Uref 10V
IH-Down
Poti UD/ein
Poti UD/ein
8-polige Steuerleitung
Abbildung 6-2
Inbetriebnahme
BT1
BT2
BT1
A
+
-
B
BT2
0V
C
D
Down
Up
E
F
+
-
Up
G
H
WIG-Schweißen
45
