Wartung und Prüfung
Prüfung
7.3.2 Umfang der Prüfung
a) Sichtprüfung
b) Elektrische Prüfung, messen von:
•
•
•
•
c) Funktionsprüfung
d) Dokumentation
7.3.3 Sichtprüfung
Die Oberbegriffe der Prüfung sind:
1. Brenner/Stabelektrodenhalter, Schweißstrom-Rückleitungsklemme
2. Netzversorgung: Leitungen inklusive Stecker und Zugentlastung
3. Schweißstromkreis: Leitungen, Stecker und Kupplungen, Zugentlastung
4. Gehäuse
5. Bedien-, Melde-, Schutz- und Stelleinrichtungen
6. Sonstiges, allgemeiner Zustand
7.3.4 Messen der Leerlaufspannung
1k0
0k2
0...5k

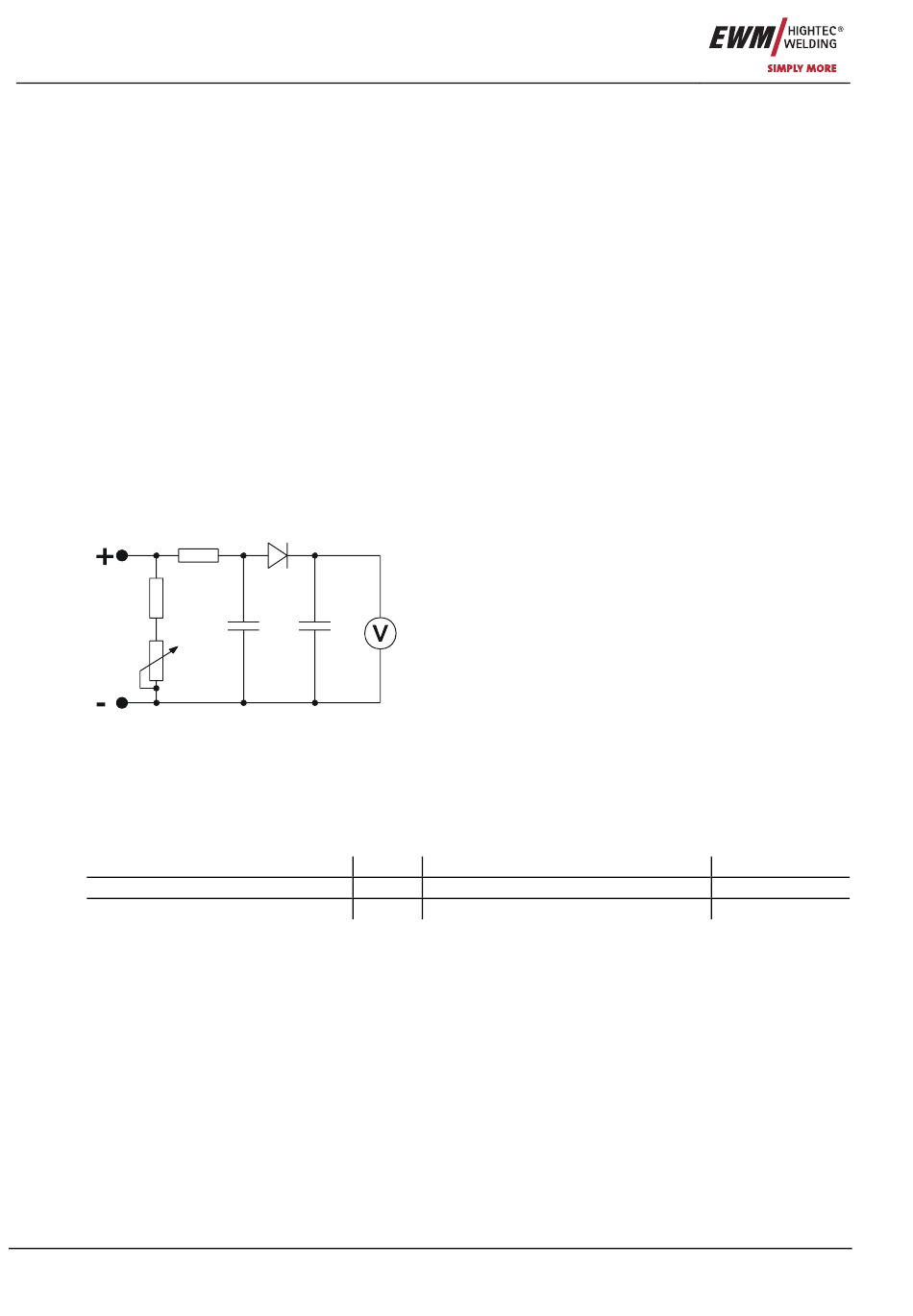

Messschaltung nach DIN EN 60974-1
7.3.5 Messung des Isolationswiderstandes
Um auch die Isolation im Inneren des Gerätes bis hin zum Trafo prüfen zu können, muss der
Netzschalter eingeschaltet sein. Ist ein Netzschütz vorhanden, so ist dieses zu überbrücken oder die
Messung muss an beiden Seiten durchgeführt werden.
Der Isolationswiderstand darf nicht kleiner sein als:
Netzstromkreis
Schweißstromkreis und Elektronik
Netzstromkreis
50
Leerlaufspannung
Isolationswiderstand, oder alternativ
Ableitströme
Schutzleiterwiderstand
1N 4007
6u8F
10nF
gegen
gegen
gegen
Die Messschaltung an die Schweißstrombuchsen
anschließen. Das Voltmeter muss Mittelwerte anzeigen
und einen Innenwiderstand ≥ 1 MΩ haben. Bei
stufengeschalteten Geräten die höchste
Ausgangsspannung einstellen (Stufenschalter) Während
der Messung das Potentiometer von 0 kΩ bis 5 kΩ
verstellen. Die gemessene Spannung soll von der
Leistungsschildangabe um nicht mehr als +/- 5%
abweichen und darf nicht höher als 113V (bei Geräten mit
VRD: 35V) sein.
Schweißstromkreis und Elektronik
Schutzleiterkreis (PE)
Schutzleiterkreis (PE)
5 MΩ
2,5 MΩ
2,5 MΩ
Art. Nr.: 099-004872-EWM00
