3. Typenbezeichnung

3.1 Typenschlüssel für CR, CRI, CRN 1s, 1, 3, 5, 10, 15

und 20

Beispiel
Baureihe: CR, CRI, CRN
3
Nennförderstrom in m /h
Anzahl der Laufräder
Code für die Pumpenausfüh-
rung
Code für den Rohrleitungsan-
schluss
Code für die Werkstoffe
Code für die in der Pumpe ver-
wendeten Elastomerteile
Code für die Wellendichtung
3.2 Typenschlüssel für CR, CRN 32, 45, 64, 90, 120
und 150
Beispiel CR 32- 2 1- X- X- X- X- XXXX
Pumpenbaureihe: CR, CRN
3
Nennförderstrom in m /h
Stufenzahl
Anzahl der Laufräder mit reduziertem
Durchmesser
Code für die Pumpenaus-
führung
Code für den Rohrleitungsanschluss
Code für die Werkstoffe
Code für die in der Pumpe
verwendeten Elastomerteile
Code für die Wellendich-
tung

4. Verwendungszweck

Mehrstufige Inline-Kreiselpumpen von Grundfos der Baureihen
CR, CRI und CRN sind für den Einsatz in vielen Anwendungsbe-
reichen geeignet.
CR, CRI, CRN
CR-, CRI- und CRN-Pumpen sind zur Förderung, Umwälzung
und Druckerhöhung von klaren kalten oder warmen Medien
geeignet.
CRN
In Anlagen, in denen alle medienberührten Komponenten aus
Edelstahl gefertigt sein müssen, sind Pumpen der Baureihe CRN
einzusetzen.
Fördermedien
Dünnflüssige, reine, nicht entzündbare, nicht-brennbare oder
nicht-explosive Medien ohne feste oder langfaserige Bestand-
teile. Das Fördermedium darf die Pumpenwerkstoffe nicht che-
misch angreifen.
Zur Förderung von Medien mit einer von Wasser abweichenden
Dichte und/oder Zähigkeit sind ggf. Motoren mit einer entspre-
chend höheren Leistung einzusetzen.
CR 3- 10 X- X- X- X- XXXX

5. Technische Daten

5.1 Umgebungstemperatur und Aufstellungshöhe
Effizienz-
Motorleis-
Motorfab- klasse
tung
rikat des
[kW]
Motors
Grundfos
0,37 - 0,55 -
MG
Grundfos
0,75 - 22 IE3
MG
30 - 75 Siemens IE3
Falls die Umgebungstemperatur die oben aufgeführten Werte
übersteigt oder die Pumpe oberhalb der in der Tabelle aufgeführ-
ten Höhe über dem Meeresspiegel aufgestellt wird, darf der Motor
wegen der Gefahr einer Überhitzung nicht mit voller Leistung
betrieben werden. Hohe Umgebungstemperaturen oder eine
geringe Dichte und damit eine unzureichende Kühlwirkung der
Luft können ein Grund für eine Überhitzung eines Motors sein.
In diesen Fällen kann es erforderlich sein, einen Motor mit einer
höheren Nennleistung einzusetzen.
P2
[%]
100
90
80
70
60
50
20 25 30 35 40 45 50 55 60 65 70 75 80
1000

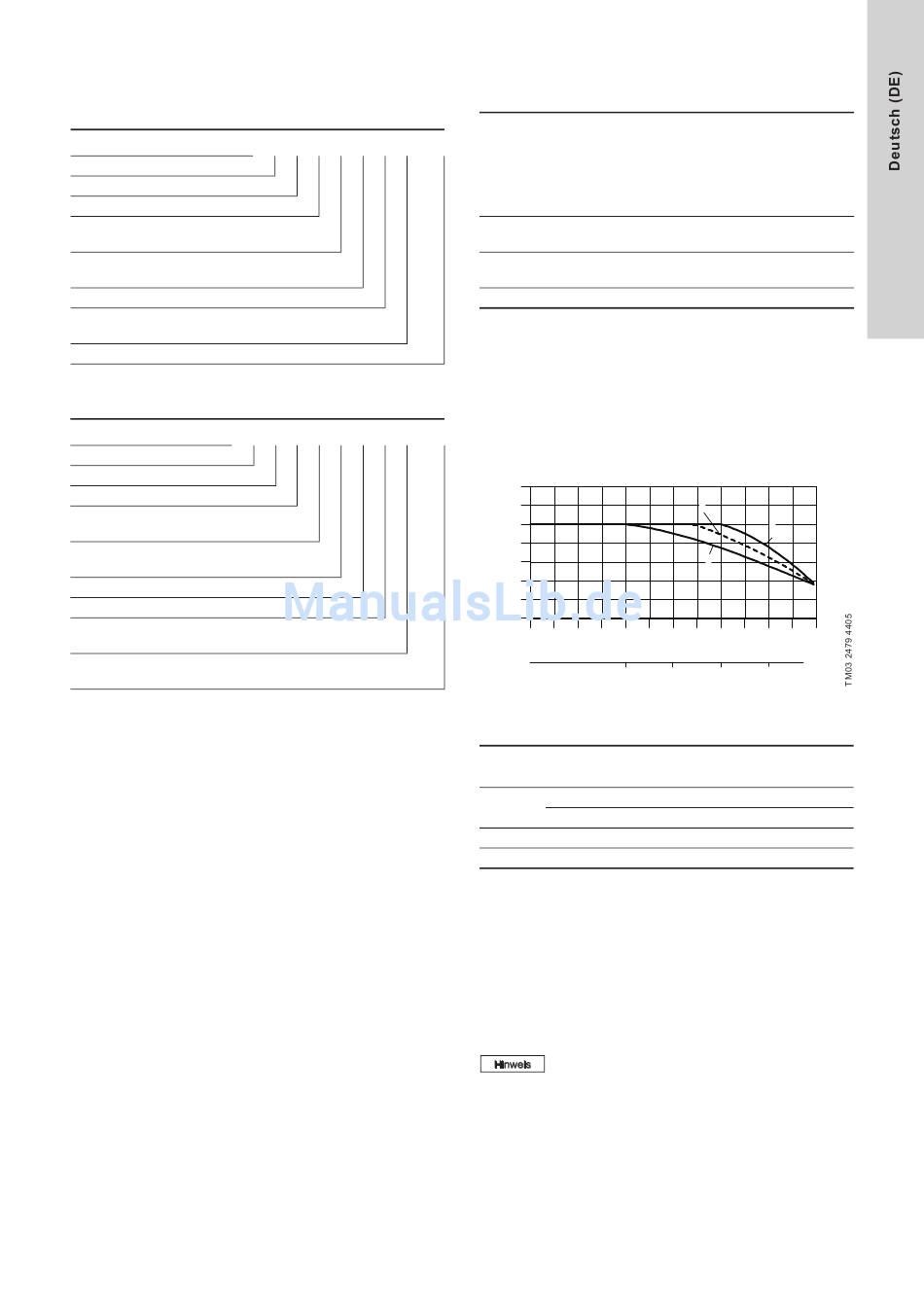

Abb. 2
Motorleistung in Abhängigkeit der Umgebungstempe-
ratur/Aufstellungshöhe
Motorleistung
Pos.
[kW]
0,37 - 0,55
1
0,37 - 22
2 0,75 - 22
3 30-75
Beispiel
Abbildung 2 zeigt, dass die Belastung eines IE3-Motors bei einer
Umgebungstemperatur von 70 °C auf 89 % der Nennleistung
reduziert werden muss. Wird die Pumpe 4.750 m über NN aufge-
stellt, darf der Motor ebenfalls nur mit 89 % seiner Nennleistung
betrieben werden.
Übersteigen sowohl die Umgebungstemperatur als auch die Auf-
stellungshöhe die in der Tabelle angeführten Werte, sind die bei-
den Abschwächungsfaktoren miteinander zu multiplizieren
(0,89 x 0,89 = 0,79).
Zur Wartung der Motorlager bei Umgebungstem-
peraturen über 40 °C siehe Abschnitt
Maximal
Maximal
zulässige
zulässige
Aufstel-
Umgebungs-
lungshöhe
temperatur
über NN
[°C]
[m]
+40 1000
+60 3500
+55 2750
3
2
1
t [°C]
2250 3500 4750 m
Motorfabrikat
MG
MGE
MG
Siemens
9. Wartung.
3
