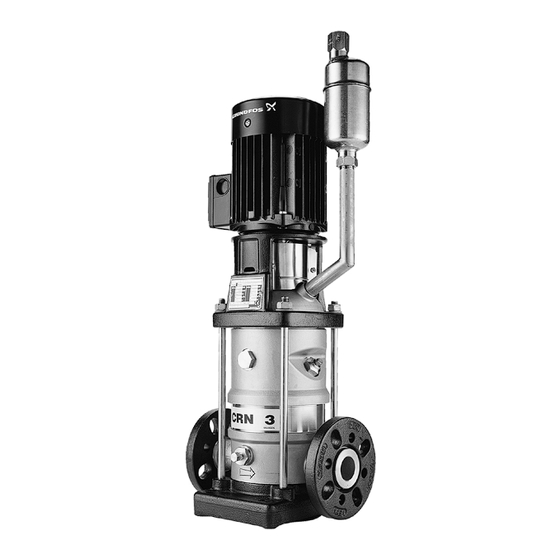

- Seite 1 GRUNDFOS ANLEITUNG CR, CRI, CRN 1s, 1, 3, 5, 10, 15, 20 CR, CRN 32, 45, 64, 90, 120, 150 High temperature (air-cooled top) Montage- und Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Deutsch (DE) Montage- und Betriebsanleitung Übersetzung des englischen Originaldokuments. 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise INHALTSVERZEICHNIS Die Nichtbeachtung der Sicherheitshinweise kann sowohl eine Gefährdung für Personen als auch für die Umwelt und Anlage zur Seite Folge haben. Die Nichtbeachtung der Sicherheitshinweise kann Sicherheitshinweise zum Verlust jeglicher Schadenersatzansprüche führen. -
Seite 3: Allgemeine Informationen
Standardpumpen CR, CRI und CRN mit der Veröffentlichungs- nummer 96462123 und der CRN-SF-Pumpen mit der Veröffentli- chungsnummer 96530119. 4. Produktbeschreibung Bei der Grundfos Pumpenausführung Air Cooled Top wird die Laufradkammer durch eine luftgekühlte Wellendichtungskammer 3 Uhr 12 Uhr von der Sperrkammer getrennt. -
Seite 4: Horizontal Aufgestellte Pumpen
7.2 Horizontal aufgestellte Pumpen Gleitringdichtung Sensor Entlüftungs- vorrichtung Anordnung der Entlüftungsvorrichtung bei horizontal Abb. 3 aufgestellten CR-Pumpen Legende zu Abb. 3: Pumpentyp x [mm] CRI, CRN(E) 1s, 3, 5 CRI, CRN 10, 15, 20 CR, CRN 32 Stopfen CR, CRN 45, 64 CR, CRN 90, 120, 150 Hinweis 75-kW-Motoren bauen höher als der Abstand x. -
Seite 5: Schnittzeichnungen
9. Schnittzeichnungen CRI, CRN 1s, 1, 3, 5 Abb. 7 CRI, CRN 10, 15, 20 Abb. 8 CR, CRN 32, 45, 64, 90, 120, 150 Abb. 9 Legende zu den Abbildungen 7, Pos. Bezeichnung Luftkammer Flüssigkeit Entlüftungsvorrichtung Gleitringdichtung Kühlrohr... -
Seite 6: Inbetriebnahme
10. Inbetriebnahme Hinweis Vor dem Einschalten ist die Pumpe unbedingt mit Flüssigkeit zu füllen und zu entlüften. Warnung Es ist darauf zu achten, an welcher Stelle sich die Entlüftungsbohrung befindet, um sicher zu gehen, dass durch austretende Flüssigkeit keine Personen verletzt oder der Motor oder andere Komponenten beschädigt werden. Besonders bei Anlagen zur Förderung von heißen Medien ist sicherzustellen, dass keine Verbrühungsgefahr für Personen besteht. -
Seite 7: Betrieb
14. Entsorgung Dieses Produkt sowie Teile davon müssen umweltgerecht ent- sorgt werden: 1. Nutzen Sie die öffentlichen oder privaten Entsorgungs- gesellschaften. 2. Ist das nicht möglich, wenden Sie sich bitte an die nächste Grundfos Gesellschaft oder Werkstatt. Technische Änderungen vorbehalten. - Seite 9 Norway Turkey Siu Wai Industrial Centre Phone: +387 33 592 480 GRUNDFOS Pumper A/S GRUNDFOS POMPA San. ve Tic. Ltd. Sti. 29-33 Wing Hong Street & Telefax: +387 33 590 465 Strømsveien 344 Gebze Organize Sanayi Bölgesi 68 King Lam Street, Cheung Sha Wan www.ba.grundfos.com...
