polski
1 Dźwignia blokady
Dźwignia blokady trzyma akumulator w komo‐
rze akumulatora.
2 Komora akumulatora
Komora służy do wkładania akumulatora.
3 Zawiesie
Zawiesie służy do zawieszenia systemu noś‐
nego.
4 Rękojeść manipulacyjna
Uchwyt manipulacyjny służy do obsługi, trzy‐
mania i prowadzenia kosy mechanicznej.
5 Przełącznik stopnia mocy
Dźwignia przełącznik stopnia mocy służy do
ustawiania poziomu mocy.
6 Dźwignia Ergo
Dźwignia Ergo utrzymuje suwak odblokowu‐
jący na pozycji po puszczeniu dźwigni prze‐
łącznika.
7 Dźwignia przełącznika
Dźwignia przełącznika służy do włączania i
wyłączania kosy mechanicznej.
8 Przycisk odblokowujący
Przycisk odblokowujący odblokowuje dźwig‐
nię przełącznika.
9 Śruba zaciskowa
Śruba zaciskowa mocuje rurę uchwytu do
wspornika uchwytu.
10 Rura uchwytu
Rura uchwytu łączy uchwyt manipulacyjny i
uchwyt z wysięgnikiem.
11 Uchwyt
Uchwyt służy do trzymania i prowadzenia
kosy mechanicznej.
12 Wysięgnik
Wysięgnik łączy wszystkie elementy.
13 Otwór na sworzeń blokujący
Otwór służy do włożenia sworznia blokują‐
cego.
14 Sworzeń blokujący
Sworzeń blokujący blokuje wałek w przy‐
padku zamontowania narzędzia tnącego.
15 Obudowa przekładni
Obudowa przekładni zasłania przekładnię.
16 Akumulator
Akumulator zasila kosę.
17 Diody
Diody sygnalizują stan naładowania akumula‐
tora i ewentualne usterki.
90
18 Przycisk
Przycisk włącza diody na akumulatorze. Akty‐
wuje on i dezaktywuje połączenie bezprzewo‐
dowe Bluetooth® (jeśli jest).
# Tabliczka znamionowa z numerem seryjnym

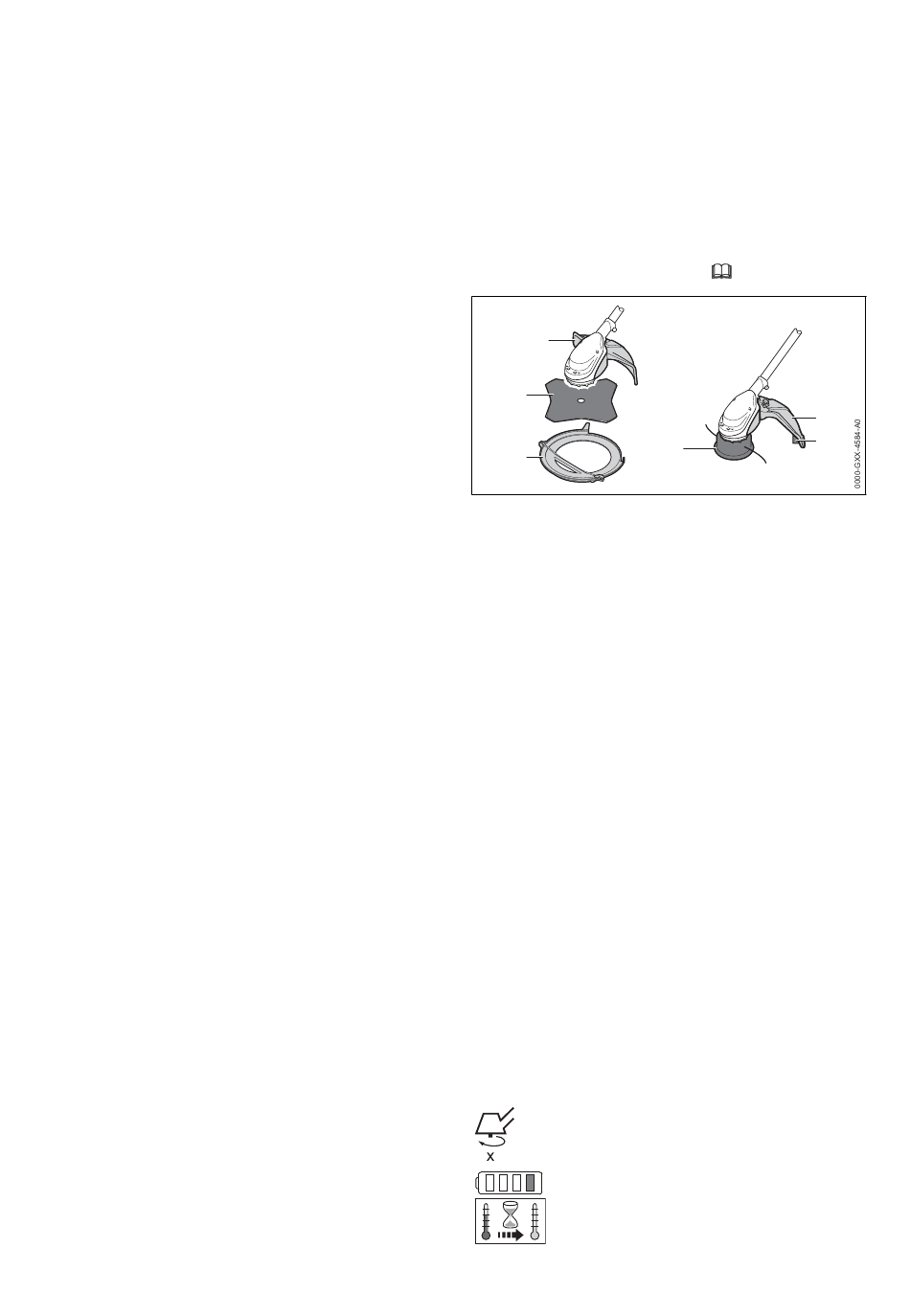

3.2 Osłony i narzędzia tnące
Osłony i narzędzia tnące pokazano przykładowo.
Kombinacje, które wolno stosować, podane są
w niniejszej instrukcji obsługi
1
2
3
1 Osłona metalowego narzędzia tnącego
Osłona do metalowych narzędzi tnących
chroni użytkownika przed wyrzucanymi
w górę przedmiotami i przed kontaktem z tar‐
czą do koszenia trawy.
2 Tarcza do koszenia trawy
Tarcza do koszenia trawy ścina trawę
i chwasty.
3 Osłona transportowa
Osłona transportowa chroni przed kontaktem
z metalowymi narzędziami tnącymi.
4 Nóż korygujący
Nóż korygujący skraca żyłki tnące podczas
pracy na odpowiednią długość.
5 Osłona do głowic koszących
Osłona do głowic koszących chroni użytkow‐
nika przed wyrzucanymi w górę przedmiotami
i przed kontaktem z głowicą koszącą.
6 Głowica kosząca
Głowica kosząca utrzymuje żyłki tnące.
3.3 Symbole
Symbole mogą znajdować się na kosie mecha‐
nicznej, akumulatorze i ładowarce oraz mają
następujące znaczenie:
Ten symbol wskazuje najwyższą prędkość
obrotową narzędzia tnącego.
1 dioda świeci na czerwono. Akumula‐
tor jest za ciepły lub za zimny.
3 Przegląd
21.1.
5
4
6
