3 Přehled
5 Stupňový přepínač
Stupňový přepínač slouží k nastavení výkon‐
nostního stupně.
6 Ergo-páčka
Ergo-páčka udržuje deblokační šoupátko v
jeho poloze po puštění spínače.
7 Spínač
Spínač vyžínač zapíná a vypíná.
8 Deblokační tlačítko
Deblokační tlačítko odjišťuje spínač.
9 Roubíkový šroub
Roubíkový šroub připevňuje sevřením trubku
rukojeti na podpěrku rukojeti.
10 Trubková rukojeť
Trubková rukojeť spojuje ovládací rukojeť a
rukojeť s tyčí.
11 Rukojeť
Rukojeť slouží k držení a vedení vyžínače.
12 Tyč
Tyč spojuje všechny konstrukční díly.
13 Otvor pro zástrčný trn
Otvor pro zástrčný trn je pro zasunutí
zástrčného trnu.
14 Zástrčný trn
Zástrčný trn blokuje hřídel při montáži
řezného/žacího nástroje.
15 Skříň převodovky
Skříň převodovky zakrývá převodovku.
16 Akumulátor
Akumulátor napájí vyžínač energií.
17 Světla LED
Světla LED signalizují stav nabití akumulátoru
a poruchy.
18 Tlačítko
Tlačítko aktivuje světla LED na akumulátoru.
Aktivuje a deaktivuje rádiové rozhraní Blue‐
tooth® (pokud toto existuje).
# Výkonový štítek s výrobním číslem

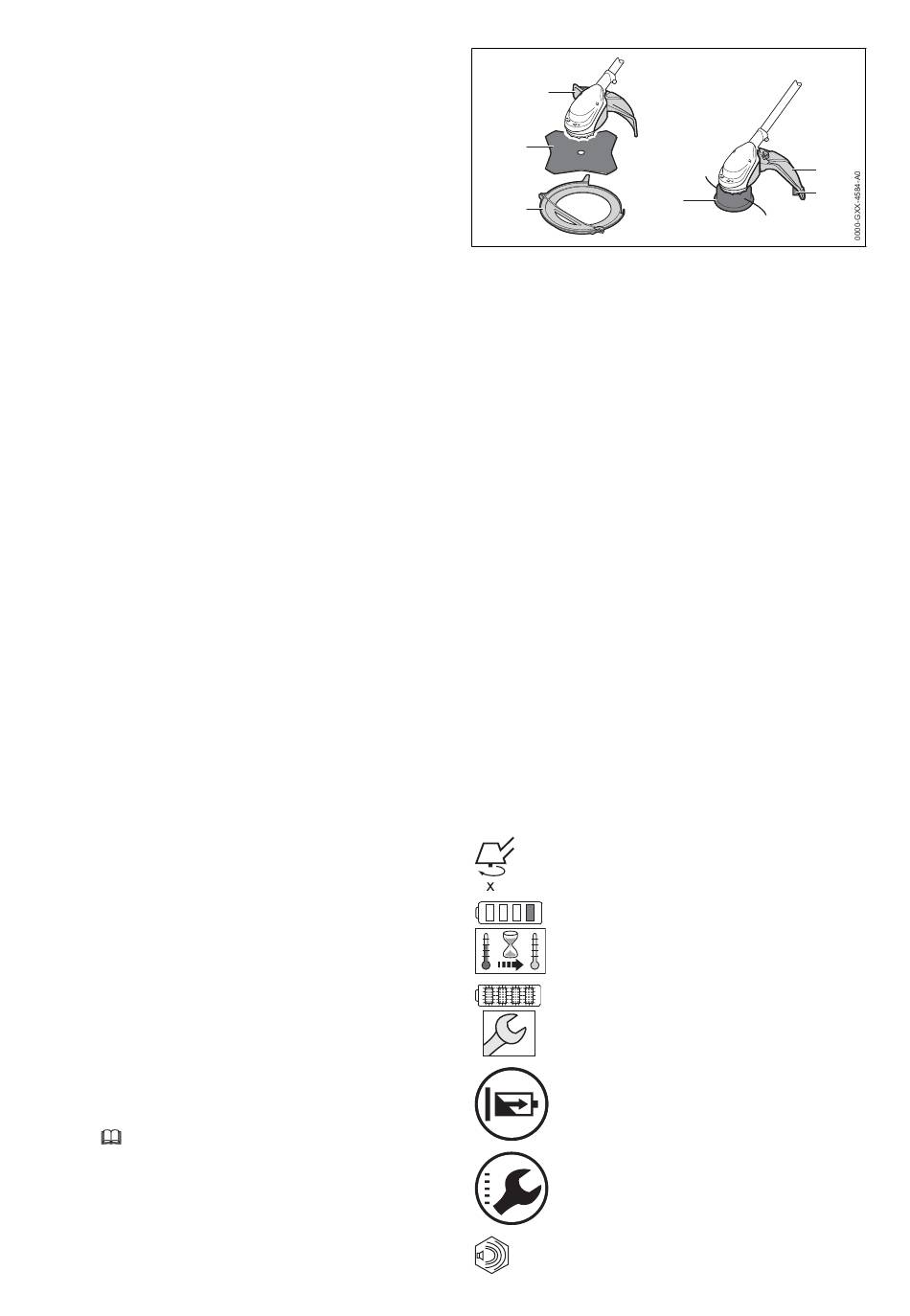

3.2 Ochranné kryty a řezné/žací
nástroje
Ochranné kryty a řezné/žací nástroje jsou zde
znázorněny jako příklady. Kombinace, které se
smějí používat, jsou uvedeny v tomto návodu k
použití, 21.1.
0458-026-9801-A
1
2
3
1 Ochranný kryt pro kovové žací nástroje
Ochranný kryt pro kovové řezné/žací nástroje
chrání uživatele před předměty vymršťova‐
nými do výšky a před kontaktem s žacím
listem na trávu.
2 Žací list na trávu
Žací list na trávu vyžíná trávu a plevel.
3 Přepravní kryt
Přepravní kryt chrání před kontaktem s kovo‐
vými řeznými/žacími nástroji.
4 Odřezávací nůž
Odřezávací nůž zkracuje žací struny během
práce na správnou délku.
5 Ochranný kryt pro žací hlavy
Ochranný kryt pro žací hlavy chrání uživatele
před předměty vymršťovanými do výšky a
před kontaktem s žací hlavou.
6 Žací hlava
Žací hlava drží žací struny.
3.3 Symboly
Na vyžínači, akumulátoru a nabíječce se mohou
nacházet symboly, které mají následující
význam:
Tento symbol udává nejvyšší otáčky
žacího nástroje.
1 LED svítí červeně. Akumulátor je pří‐
liš teplý nebo příliš studený.
4 LED blikají červeně. V akumulátoru
došlo k poruše.
LED svítí zeleně a světla LED na aku‐
mulátoru svítí nebo blikají zeleně. Aku‐
mulátor se nabíjí.
LED bliká červeně. Mezi akumulátorem
a nabíječkou není žádný elektrický
kontakt nebo je porucha v akumulátoru
či v nabíječce.
Zaručená hladina akustického výkonu
L
podle směrnice 2000/14/ES v dB(A) za
WA
