WARNUNG:
Kinder und Unbeteiligte können verletzt werden,
wenn sie den unbeaufsichtigt zurückgelassenen
Rasenmäher bewegen oder versuchen, ihn
einzusetzen.
Ziehen Sie immer den Zündschlüssel ab
und schieben Sie die Fahrantriebshebel in die
Bremsstellung, wenn die Maschine unbeaufsichtigt
bleibt, auch wenn es nur ein paar Minuten sind.

Die Sicherheitsschalter

WARNUNG:
Wenn die Sicherheitsschalter abgeklemmt oder
beschädigt werden, setzt sich die Maschine
möglicherweise von alleine in Bewegung, was
Verletzungen verursachen kann.
• An den Sicherheitsschaltern dürfen keine
Veränderungen vorgenommen werden.
• Prüfen Sie deren Funktion täglich und
tauschen Sie alle defekten Schalter vor der
Inbetriebnahme der Maschine aus.

Funktion der Sicherheitsschalter

Die Sicherheitsschalter verhindern das Anlassen des
Motors, wenn folgende Bedingungen nicht erfüllt sind:
• Die Messer sind ausgekuppelt.
• Der Fahrantriebshebel befindet sich in der
Bremsstellung.
Die Sicherheitsschalter stellen den Motor auch ab, wenn
sich die Fahrantriebshebel nicht in der Bremsstellung
befinden, und Sie bei eingekuppelten Messern den Sitz
verlassen.
Überprüfung der Sicherheitsschalter
Wartungsintervall: Bei jeder Verwendung oder täglich
Überprüfen Sie die Funktion der Sicherheitsschalter
vor jedem Einsatz der Maschine. Lassen Sie,
wenn die Sicherheitsschalter nicht wie nachstehend
beschrieben funktionieren, diese unverzüglich von
einem Vertragshändler reparieren.
1. Setzen Sie sich auf den Sitz und bewegen Sie den
Zapfwellenantriebsschalter in die Ein-Stellung (der
Fahrantriebshebel sollte sich in der Bremsstellung
befinden). Versuchen Sie, den Motor anzulassen.
Der Motor darf sich dann nicht drehen.
2. Setzen Sie sich auf den Sitz und stellen Sie den
Zapfwellenantriebsschalter auf die Aus-Stellung.
Stellen Sie den Fahrantriebshebel in die mittlere,
nicht arretierte Stellung. Versuchen Sie, den Motor
anzulassen. Der Motor darf sich dann nicht drehen.
Wiederholen Sie die Prüfung mit dem anderen
Fahrantriebshebel.
3. Setzen Sie sich auf den Sitz und stellen Sie den
Zapfwellenantriebsschalter auf die Aus-Stellung.
Arretieren Sie dann die Fahrantriebshebel in der
Neutralstellung. Lassen Sie den Motor an. Schieben
Sie die Fahrantriebshebel bei laufendem Motor in
die mittlere, nicht arretierte Stellung, kuppeln Sie
den Zapfwellenantriebsschalter ein und erheben
Sie sich leicht vom Sitz. Der Motor muss dann
abstellen.
4. Nehmen Sie den Grasfangkorb ab. Setzen Sie sich
auf den Sitz, lassen Sie den Motor an und schieben
Sie den ZWA-Schalter auf die Ein-Stellung. Die
Schnittmesser dürfen sich nicht zuschalten.
Einstellen der Schnitthöhe
Sie können die Schnitthöhe in 13-mm-Schritten durch
das Umstecken des Lastösenbolzens in verschiedene
Löcher von 38 bis 114 mm einstellen.
1. Heben Sie den Schnitthöhenhebel in
die Transportstellung (gleichfalls die
114-mm-Höheneinstellung) (Bild 15).
2. Ziehen Sie den Schnitthöhenhebel nach oben in die
gewünschte Position (Bild 15).
1. Schnitthöhenhebel

Wechseln der Betriebsart

Mit dem zuschaltbaren Recyclehebel kann der Bediener
sitzend von der Bedienerposition aus zwischen
18

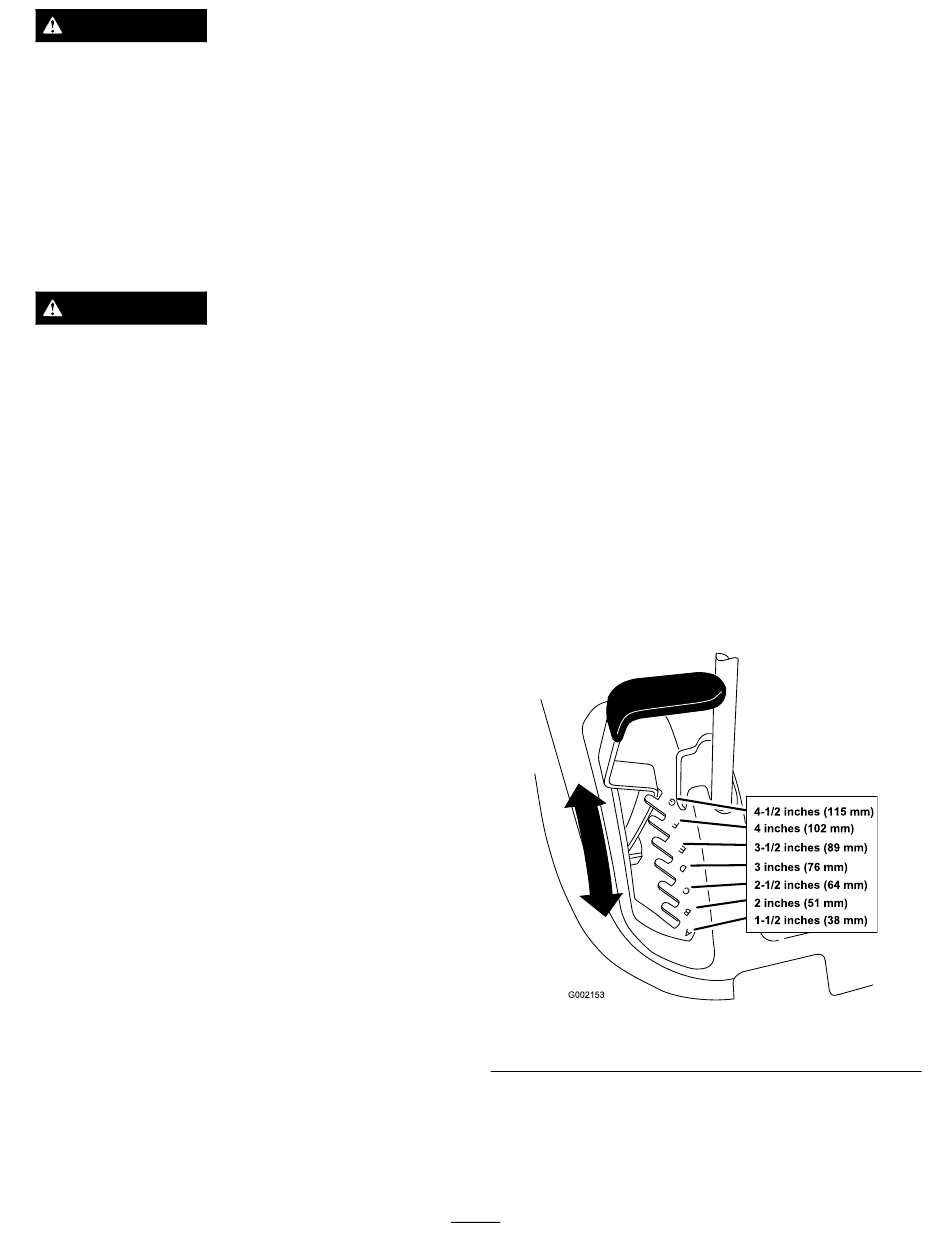

Bild 15
2. Schnitthöheneinstellungen
