Schärfen der Messer
1. Schärfen Sie die Schnittkante an beiden Enden des
Schnittmessers mit einer Feile (Bild 50). Behalten Sie
den ursprünglichen Winkel bei. Das Schnittmesser
behält seine Auswuchtung bei, wenn von beiden
Schnittkanten die gleiche Materialmenge entfernt
wird.
1. Schärfen Sie im ursprünglichen Winkel.
2. Überprüfen Sie die Auswuchtung des Schnittmessers
auf einer Ausgleichsmaschine (Bild 51). Wenn das
Schnittmesser in seiner horizontalen Position bleibt,
ist es ausgewuchtet und kann wiederverwendet
werden. Feilen Sie, wenn das Schnittmesser nicht
ausgewuchtet ist, vom Flügelbereich des Messers
etwas Metall ab (Bild 50). Wiederholen Sie diesen
Vorgang, bis das Messer ausgewuchtet ist.
1. Messer
Einbauen der Messer
1. Setzen Sie das Messer auf die Spindelwelle (Bild 49).
Wichtig: Der gebogene Teil des Schnittmessers
muss nach oben zur Innenseite des Mähwerks
zeigen, um einen guten Schnitt sicherzustellen.
2. Montieren Sie die Messerverstärkung, die
Wellenscheibe (Schalenseite zum Messer) und die
Messerschraube (Bild 49).
3. Ziehen Sie die Messerschraube mit 47 bis 88 Nm an.
Seitliches Nivellieren des
Mähwerks
Die Seiten der Schnittmesser müssen auf der gleichen
Höhe liegen. Prüfen Sie das Schnittmesserniveau jedes
Mal, wenn Sie das Mähwerk einbauen und wenn Sie
ungleichmäßige Schnitthöhen auf dem Rasen bemerken.
1. Stellen Sie die Maschine auf einer ebenen Fläche ab
und kuppeln Sie den Zapfwellenantriebsschalter aus.

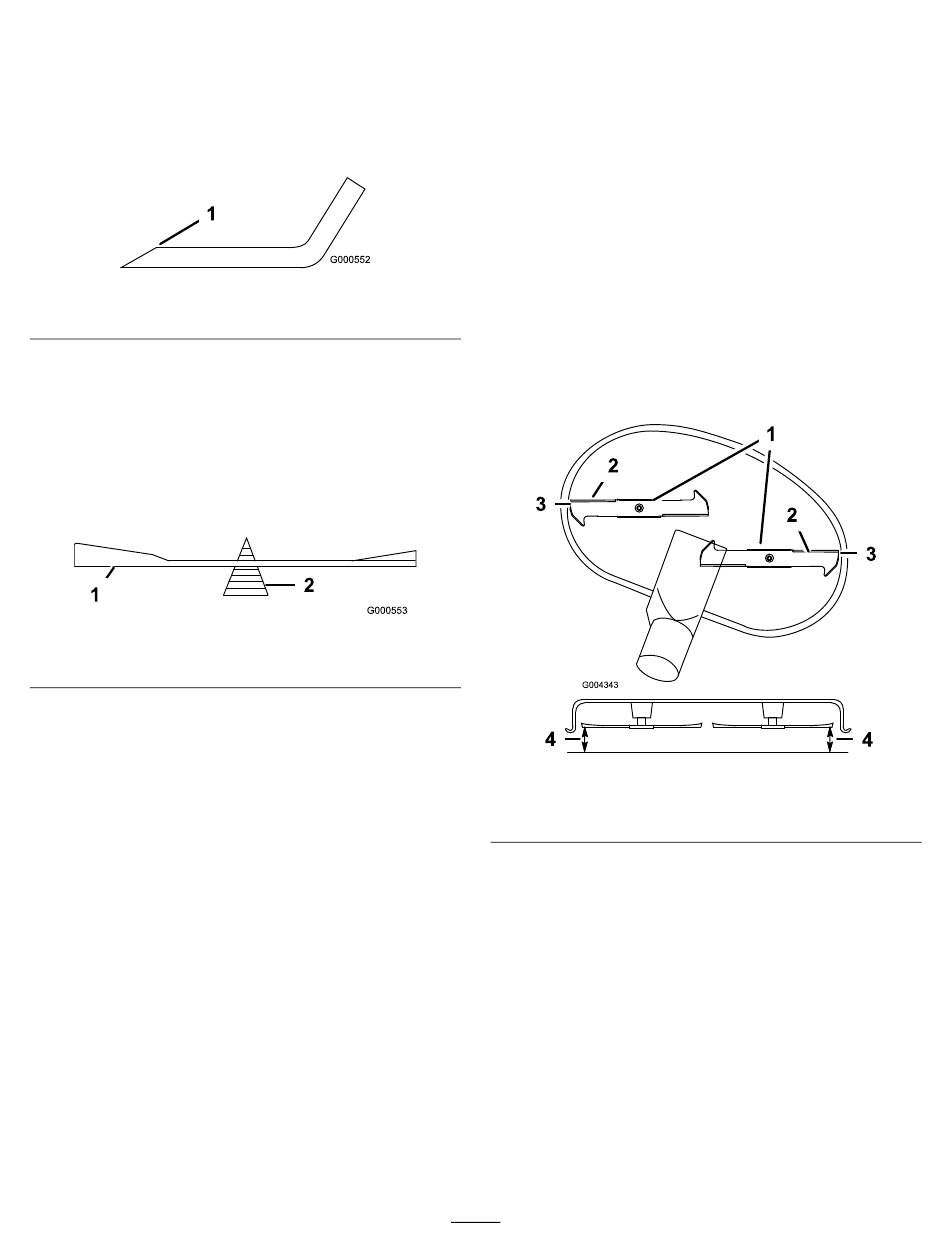

Bild 50
Bild 51
2. Ausgleichsmaschine
2. Schieben Sie die Fahrantriebshebel in die
Bremsstellung, stellen Sie den Motor ab, ziehen Sie
den Schüssel ab und verlassen Sie erst den Sitz, wenn
alle beweglichen Teile zum Stillstand gekommen
sind.
3. Prüfen Sie den Reifendruck in allen vier Reifen.
Stellen Sie den Reifendruck nach Bedarf ein; siehe
Prüfen des Reifendrucks" im Abschnitt Warten des
Antriebssystems".
4. Stellen Sie den Schnitthöhenhebel auf die Stellung
D (76 mm).
5. Drehen Sie die Schnittmesser vorsichtig von einer
Seite zur anderen (Bild 52). Messen Sie den Abstand
zwischen den äußeren Schnittkanten und der ebenen
Oberfläche (Bild 52). Wenn beide Messwerte nicht
innerhalb von 5 mm liegen, ist eine Einstellung
erforderlich. Machen Sie mit diesen Schritten weiter.
1. Messer von Seite zu Seite
2. Schnittkante
6. Entfernen Sie den Splint und die Scheibe von der
Nivellierhalterung (Bild 53).
7. Bringen Sie zum Nivellieren der(s) Schnittmesser(s)
die Nivellierhalterung(en) in einem anderen Loch an
und setzen Sie die Scheibe und den Splint wieder
ein. (Bild 53 ). Durch ein vorderes Loch wird die
Schnittmesserhöhe gesenkt und durch ein hinteres
Loch angehoben. Stellen Sie beide Seiten bei Bedarf
ein.
41
Bild 52
3. Äußere Schnittkanten
4. Hier messen
