Bedienelemente

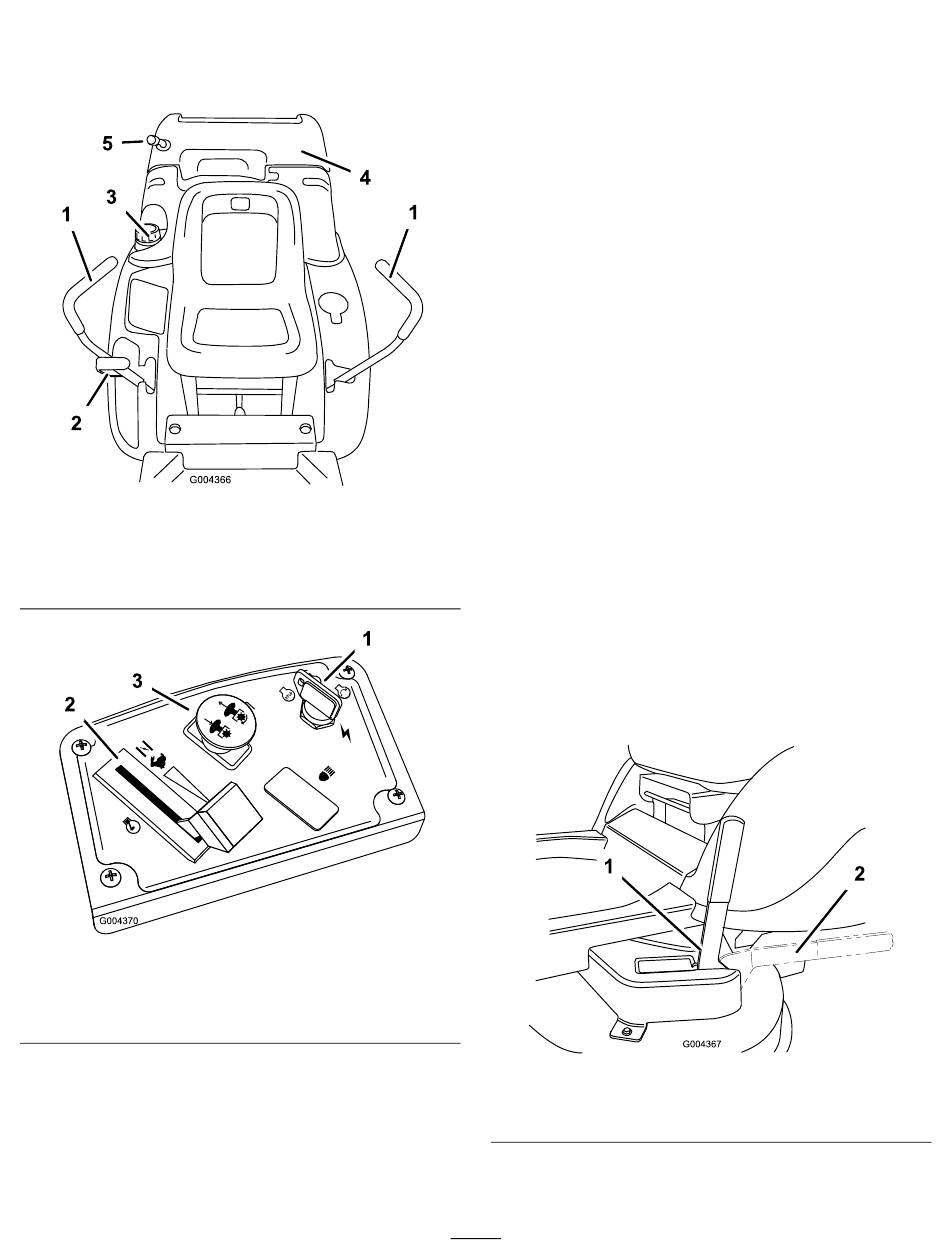

Machen Sie sich mit den Bedienelementen Bild 4, Bild 5,
Bild 6 und Bild 7 vertraut, bevor Sie den Motor anlassen
und die Maschine bedienen.
1. Fahrantriebshebel,
Feststellbremse-Stellung
2. Schnitthöhenhebel
3. Tankdeckel
1. Zündschloss
2. Gasbedienungshebel/Choke
Fahrantriebshebel
Die Fahrantriebshebel sind geschwindigkeitsempfindli-
che Bedienelemente von unabhängigen Radmotoren.
Beim Verstellen eines Hebels nach vorne oder hinten
wird das Rad auf derselben Seite nach vorne oder
Bild 6
4. Grasfangkorb
5. DFS-Hebel
Bild 7
3. Zapfwellenantriebsschalter
(ZWA)
hinten gedreht. Wenn Sie die Fahrantriebshebel von
der mittleren Stellung nach außen verstellen, wird die
Feststellbremse aktiviert, und der Bediener kann von der
Maschine absteigen (Bild 6).
Feststellbremse
Die Feststellbremse ist automatisch aktiviert, wenn
sich der Fahrantriebshebel in die Bremsstellung
befindet. Stellen Sie die Fahrantriebshebel immer in die
Bremsstellung, wenn Sie die Maschine anhalten oder
unbeaufsichtigt lassen (Bild 6).
Schnitthöhenhebel
Mit dem Schnitthöhenhebel kann der Bediener das
Mähwerk vom Sitz aus absenken oder anheben. Wenn
der Hebel nach oben zum Bediener hin bewegt wird,
wird das Mähwerk vom Boden angehoben, wenn der
Hebel nach unten vom Bediener weg bewegt wird, wird
das Mähwerk auf den Boden abgesenkt. Verstellen Sie
die Schnitthöhe nur, wenn die Maschine stationär ist
(Bild 6).
Zuschaltbarer Recyclehebel
Mit dem zuschaltbaren Recyclehebel wechseln Sie vom
Kollektieren zum Recycler
bis zum Anschlag nach vorne, um die Mähwerkklappe
zu öffnen, damit das Schnittgut in die Grasfangkörbe
transportiert werden kann. Schieben Sie den Hebel
nach hinten, bis er einrastet, um die Mähwerkklappe zu
schließen und aktivieren Sie den Recycler
1. Zuschaltbarer
Recyclehebel, Kollektieren
12
®
. Schieben Sie den Hebel
®
(Bild 8).
Bild 8
2. Zuschaltbarer
Recyclehebel, Recycler®
