zum Absenken der Mähwerkvorderseite die
Einstellmuttern.
13. Prüfen Sie, nachdem beide Einstellmuttern
gleichmäßig eingestellt worden sind, erneut die
Schnittmesserneigung in Längsrichtung. Fahren Sie
mit der Einstellung der Muttern fort, bis die vordere
Schnittmesserspitze um 1,6 bis 7,9 mm tiefer liegt als
die hintere Spitze (Bild 56).
Hinweis: Stellen Sie nach dem Einstellen der
Einstellmuttern sichern, dass die Stützstangen kein
Spiel aufweisen (Bild 57). Ziehen Sie die Stangen
fest, wenn ein Spiel vorhanden ist (Bild 56).
1. Sicherungsmuttern und
Einstellmutter
2. Vorderreifen
14. Ziehen Sie die Sicherungsmuttern fest, wenn die
Schnittmesserneigung in Längsrichtung korrekt ist.
Prüfen Sie dann das Niveau des Schnittmessers noch
einmal von Seite zu Seite; siehe Seitliches Nivellieren
des Mähwerks.
Entfernen des Mähwerks
Hinweis: Merken Sie sich vor dem Entfernen des
Mähwerks, welche Löcher in den Nivellierhalterungen
verwendet werden (Bild 58).
1. Stellen Sie die Maschine auf einer ebenen Fläche ab
und kuppeln Sie den Zapfwellenantriebsschalter aus.
2. Schieben Sie die Fahrantriebshebel in die
Bremsstellung, stellen Sie den Motor ab, ziehen Sie
den Schüssel ab und verlassen Sie erst den Sitz, wenn
alle beweglichen Teile zum Stillstand gekommen
sind.
3. Senken Sie den Schnitthöhenhebel in seine niedrigste
Stellung ab.
4. Nehmen Sie an jeder Seite des Mähwerks den
Splint und den Lastösenbolzen aus der vorderen
Stützstange (Bild 57).

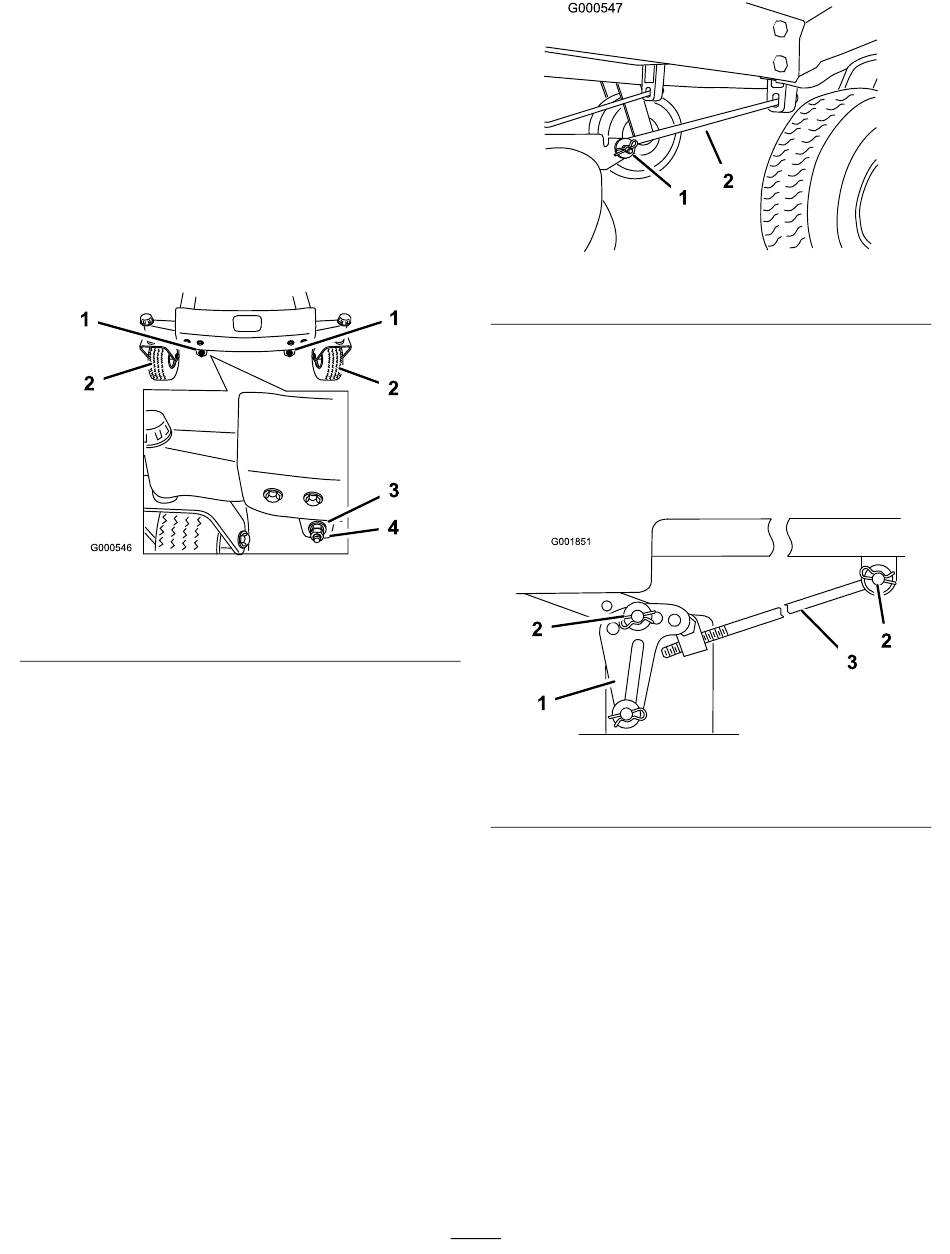

Bild 56
3. Einstellmutter
4. Sicherungsmutter
1. Splint und Lastösenbolzen 2. Stützstange
5. Entfernen Sie den Splint und die Scheibe von der
Einstellstange (Bild 58) an jeder Seite des Mähwerks.
6. Entfernen Sie den Splint und die Scheibe von den
Mähwerk-Nivellierhalterungen (Bild 58). Merken Sie
sich das Loch, in dem die Nivellierhalterung befestigt
ist, für den Wiederzusammenbau. Schieben Sie die
Bügel vom Montagestift herunter.
1. Nivellierhalterung
2. Splint und Scheibe
7. Heben Sie die Maschine vorne an und stützen Sie
sie auf Achsständern ab.
8. Schieben Sie das Mähwerk unter der Maschine vorne
heraus.
Hinweis: Bewahren Sie alle Teile für den
Wiederzusammenbau auf.
Warten des Mähwerkriemens
Prüfen des Riemens
Wartungsintervall: Alle 25 Betriebsstun-
den—Untersuchen Sie die Treibrie-
men auf Verschleiß und Risse.
43
Bild 57
Bild 58
3. Einstellstange
