Anhang A
Informationen über andere Anwendungsmöglichkeiten
DLR-Netzwerktopologie
Eine DLR-Netzwerktopologie ist ein gegenüber Einzelfehlern tolerantes Ringnetzwerk, in dem
mit DLR-fähigen Rockwell Automation-Geräten über integrierte Technologie und duale
EtherNet/IP-Ports ein Netzwerk aufgebaut wird, das gegenüber einzelnen Fehlerpunkten stabil
ist, bei dem die Wiederherstellung beim Auftreten von Einzelfehlern schneller erfolgt und das
keine Switches benötigt.
Um eine DLR-Netzwerktopologie zu konfigurieren, müssen Sie einige Aufgaben durchführen,
die nicht erforderlich sind, wenn Sie eine CompactLogix 5370 L1-Steuerung in einer linearen
oder sternförmigen Netzwerktopologie verwenden. Bei einer DLR-Netzwerktopologie
beispielsweise ist ein supervisorfähiges Netzwerkgerät als aktiver Ring-Supervisor zu
konfigurieren. CompactLogix 5370 L1-Steuerungen sind in einem DLR-Netzwerk
supervisorfähige Geräte.

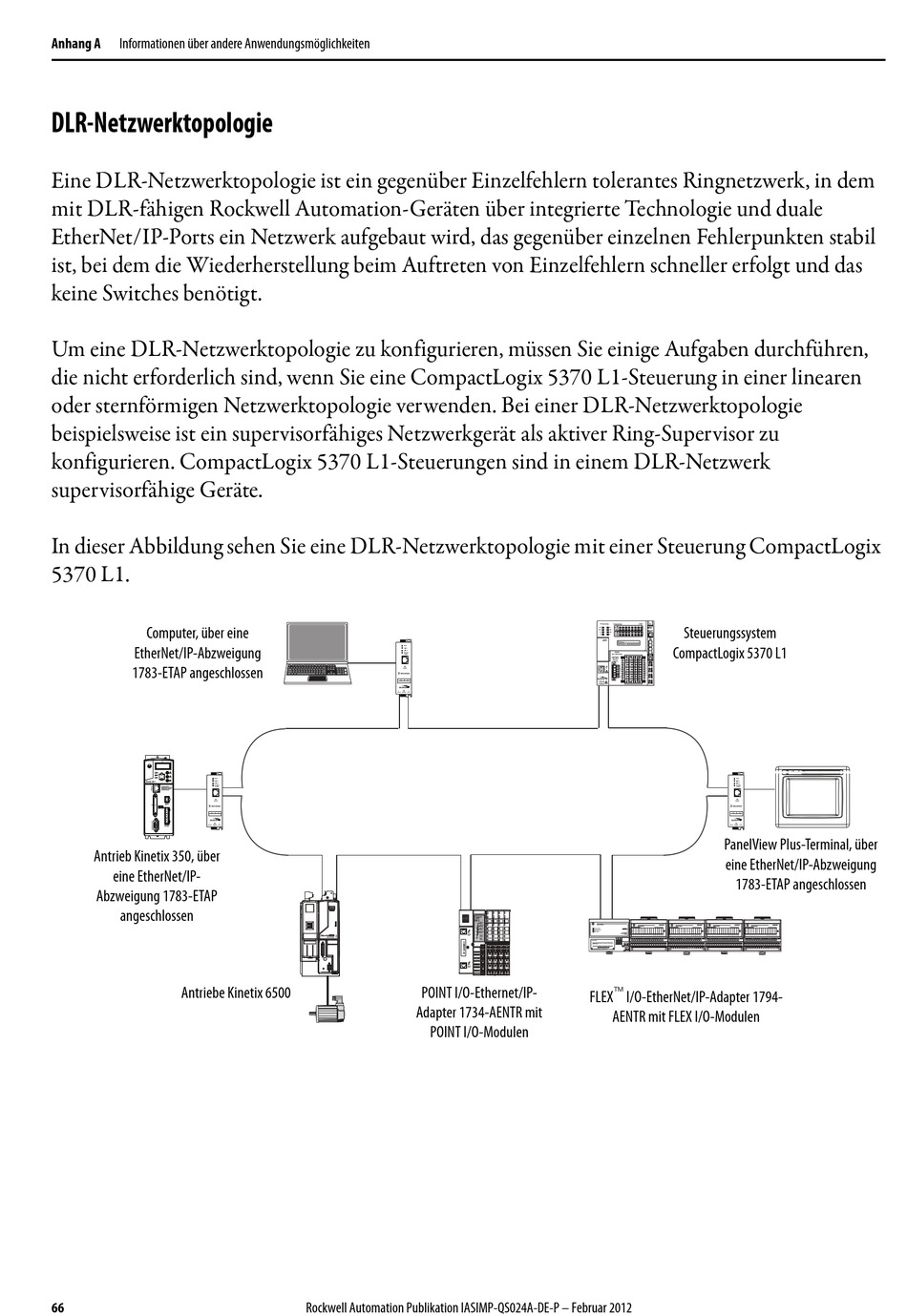

In dieser Abbildung sehen Sie eine DLR-Netzwerktopologie mit einer Steuerung CompactLogix
5370 L1.
Computer, über eine
EtherNet/IP-Abzweigung
1783-ETAP angeschlossen
Antrieb Kinetix 350, über
eine EtherNet/IP-
Abzweigung 1783-ETAP
angeschlossen
Antriebe Kinetix 6500
66
0
0 2
1734-AENTR
POINT I O
Link 1
Activity/
Status
Link 2
Activity/
Status
POINT I/O-Ethernet/IP-
Adapter 1734-AENTR mit
POINT I/O-Modulen
Rockwell Automation Publikation IASIMP-QS024A-DE-P – Februar 2012
Module
Status
Network
Activity
Network
Status
Point Bus
Status
System
Power
Field
Power
FLEX
I/O-EtherNet/IP-Adapter 1794-
AENTR mit FLEX I/O-Modulen
Steuerungssystem
CompactLogix 5370 L1
PanelView Plus-Terminal, über
eine EtherNet/IP-Abzweigung
1783-ETAP angeschlossen
