Verdrahten der Stromversorgung zur Steuerung
In dieser Schnellstartanleitung wird ein Standard-Schaltnetzteil 1606-XLDNET4 für die
Versorgung der Steuerung CompactLogix 5370 L1 verwendet.
In diesem Abschnitt wird die Verdrahtung der Stromversorgung zur Steuerung beschrieben. Beachten Sie, dass die
WICHTIG
Steuerung durch ihre Verbindung mit der DIN-Schiene geerdet ist.
Gehen Sie wie folgt vor, um die Steuerung CompactLogix 5370 L1 mit der Stromversorgung zu
verbinden.
1. Schließen Sie ein externes Netzteil am Switch an:
a. Stellen Sie sicher, dass das
Netzteil nicht mit Spannung
versorgt wird.
b. Verbinden Sie DC+ (24-V-DC-
Nennspannung) des Netzteils
mit der Klemme DC+ am
Switch.
c. Verbinden Sie DC– (0 V DC)
des Netzteils mit der Klemme
DC– am Switch.
2. Stellen Sie sicher, dass sich die
Stromeinstellung am Netzteil wie
gezeigt in der Position 115 V AC
Stromquelle befindet.
Diese Schritte beschreiben, wie
WICHTIG
die Steuerung über die 115-V-
Einstellung mit Strom versorgt
wird.
Wenn Sie eine 230-V-
Eingangsspannungsquelle mit
dem Standard-Schaltnetzteil
1606-XLDNET4 verbinden,
stellen Sie die Stromeinstellung
am Netzteil auf die Position
230 V.
3. Montieren Sie das Netzteil auf der DIN-Schiene.

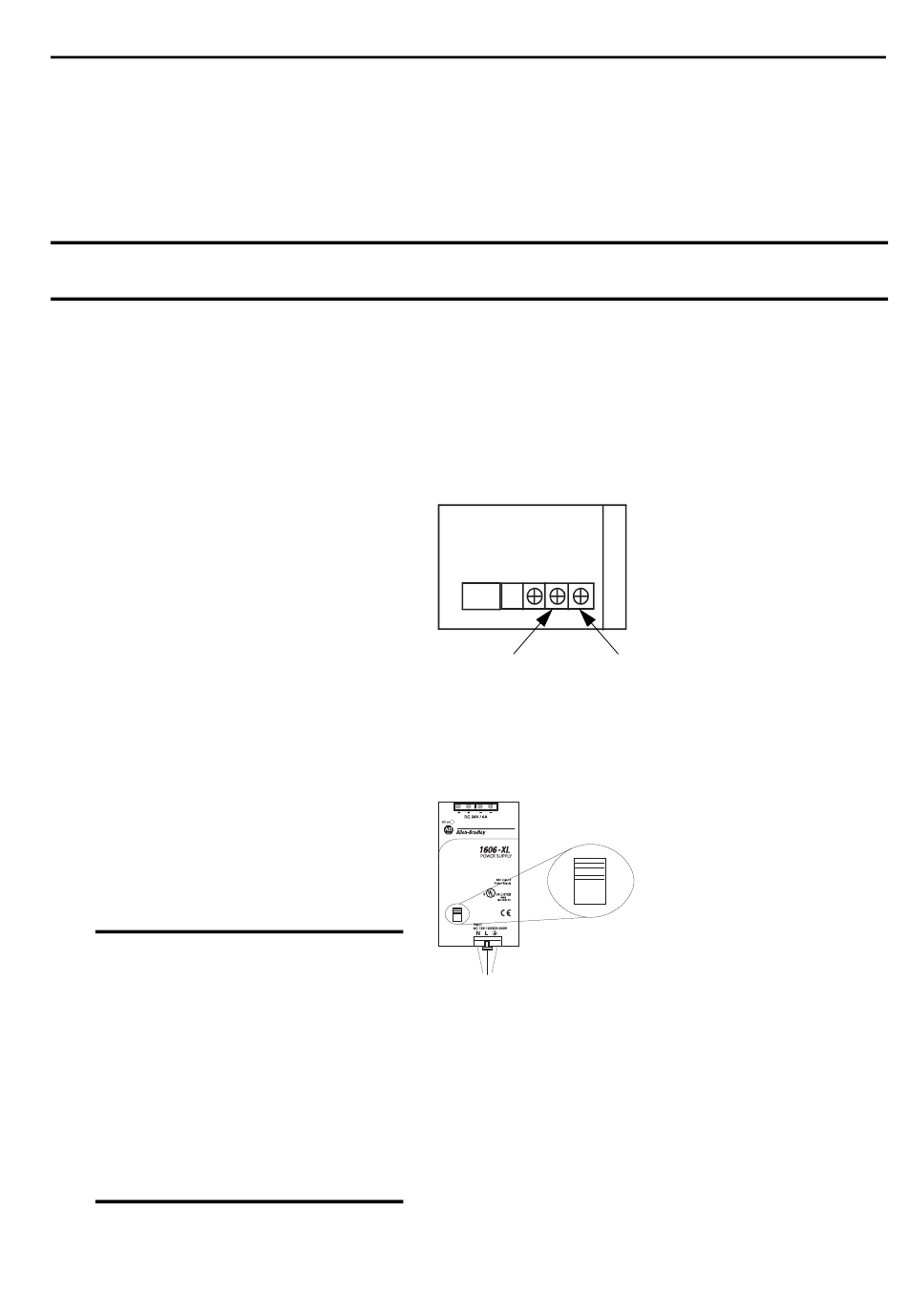

Ansicht des Switch von unten
115V
Rockwell Automation Publikation IASIMP-QS024A-DE-P – Februar 2012
Vorbereitung der Hardware der Steuerung CompactLogix 5370 L1
Klemme DC–
Klemme DC+
115V
Kapitel 1
