Kapitel 1
Vorbereitung der Hardware der Steuerung CompactLogix 5370 L1

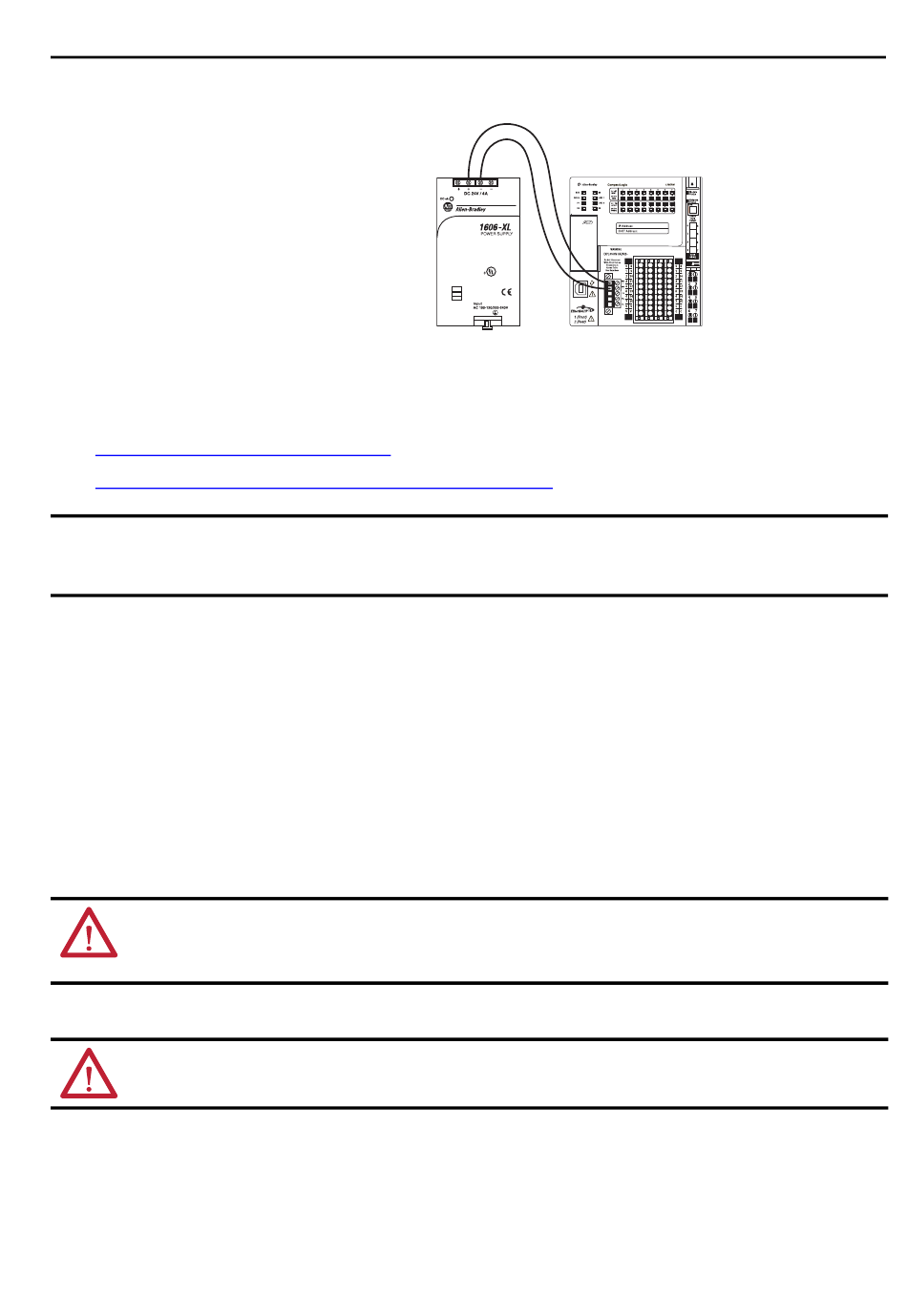

Diese Grafik zeigt ein Standard-
Schaltnetzteil 1606-XLDNET4, das
mit der Steuerung CompactLogix
5370 L1 verbunden ist.
15. Schalten Sie die Versorgung ein.
Herstellen der Netzwerkverbindungen
Für eine Steuerung CompactLogix 5370 L1 können Sie die folgenden Verbindungen herstellen:
Herstellen einer USB-Verbindung
•
Herstellen von EtherNet/IP-Netzwerkverbindungen
•
In diesem Abschnitt werden beide Methoden zum Verbinden Ihres Computers mit Ihrer Steuerung CompactLogix 5370
WICHTIG
L1 beschrieben. Bei der Erstellung dieser Schnellstartanleitung wurde davon ausgegangen, dass Sie ein EtherNet/IP-
Netzwerk installiert haben.
Herstellen einer USB-Verbindung
Die Steuerung hat einen USB-Anschluss des Typs B. Der Anschluss ist mit USB 2.0 kompatibel
und wird mit 12 MBit/s betrieben.
Schließen Sie Ihren Computer über ein USB-Kabel an den USB-Anschluss an. Über diese
Verbindung können Sie direkt von Ihrem Computer die Firmware aktualisieren und Programme
in die Steuerung laden.
ACHTUNG: Der USB-Anschluss ist für die temporäre lokale Programmierung und nicht als ständige Verbindung
gedacht.
Das USB-Kabel darf maximal 3,0 m (9,84 Fuß) lang sein und darf keine Hubs umfassen.
WARNUNG: Verwenden Sie den USB-Anschluss nicht in explosionsgefährdeten Bereichen.
26
N L
Rockwell Automation Publikation IASIMP-QS024A-DE-P – Februar 2012
00:00:BC:2E:69:F6
NEC Class 2
Power Supply
US LISTED
18WM
IND.CONT.EO.
