Erstellen von Kontaktplanlogik zum Testen des lokalen Erweiterungsmoduls
Wenn Sie über kein Modul 1734-OB4E verfügen, können Sie auf ähnliche Weise auch Kontaktplanlogik mit einem
WICHTIG
integrierten Ausgangspunkt an der Steuerung CompactLogix 5370 L1 verwenden.
Wenn Sie einen integrierten Ausgangspunkt anstelle eines ausgewählten Ausgangspunkts an einem lokalen
Erweiterungsmodul wie in
Ausgangspunkt an einer Steuerung CompactLogix 5370 L1.

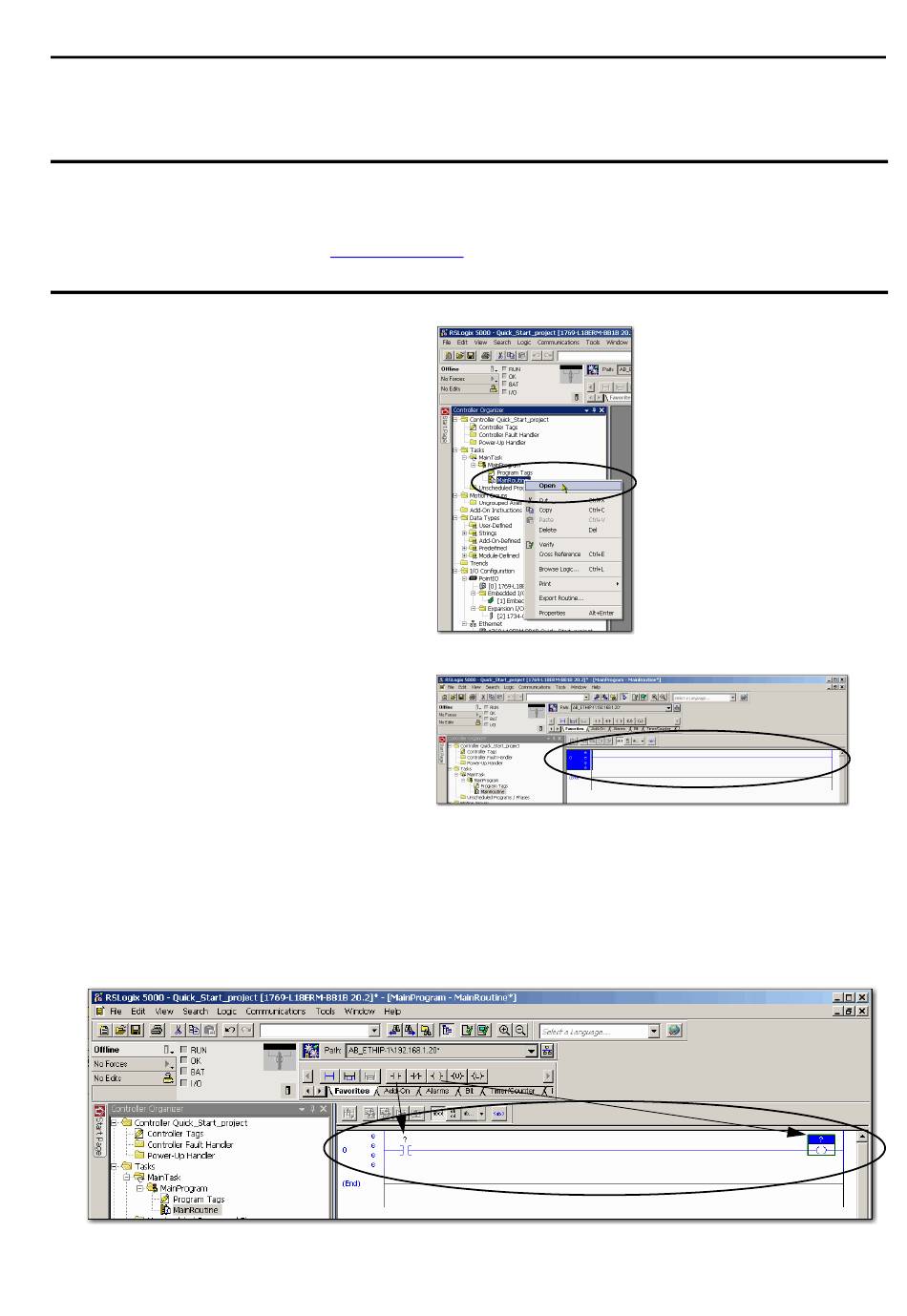

1. Erweitern Sie die Ordner „Tasks"
(Aufgaben).
2. Klicken Sie mit der rechten
Maustaste auf „MainRoutine"
(Hauptroutine) und wählen Sie
„Open" (Öffnen).
Eine leere Hauptroutine wird
geöffnet.
3. Ziehen Sie mit der Maus ein Element „Examine ON" (Auf geschlossen prüfen) und ein
Element „Output Energize" (Ausgang einschalten) aus der Symbolleiste der Elemente auf
den Strompfad.
Schritt 13 auf Seite 61 beschrieben verwenden, wählen Sie eine integrierten digitalen
