Installieren des lokalen Erweiterungsmoduls
In dieser Schnellstartanleitung wird ein POINT I/O-Ausgangsmodul 1734-OB4E in einem
Steckplatz für ein lokales Erweiterungsmodul verwendet. Gehen Sie wie folgt vor, um das
Ausgangsmodul zu installieren.
1. Stellen Sie sicher, dass sich die Verriegelungsschraube der DIN-Schiene im Montagesockel,
z. B. dem Montagesockel 1734-TB, in der vertikalen Position befindet.

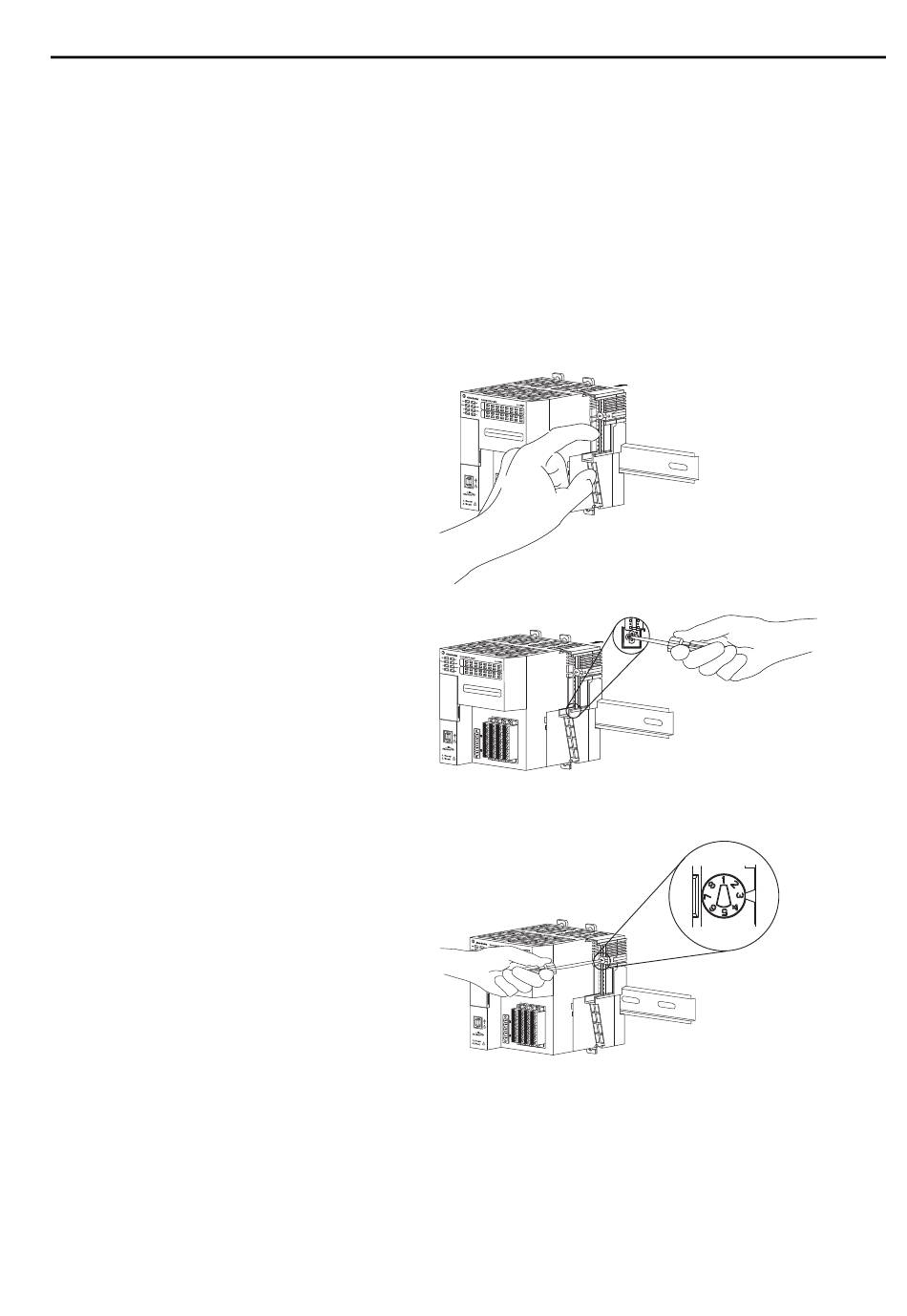

2. Richten Sie die Führungsschienen
des Montagesockels mit den
Führungsschienen auf der rechten
Seite der Steuerung aus und
drücken Sie diese nach hinten, bis
sie fest auf der DIN-Schiene sitzt.
3. Benutzen Sie einen kleinen
Schraubendreher, um die
Verriegelungsschraube der DIN-
Schiene in eine horizontale
Position zu bringen und damit den
Montagesockel in seiner Position
zu verriegeln.
4. Stellen Sie die Schlüsselposition
auf dem Montagesockel ein, bevor
Sie das Modul 1734-OB4E
installieren.
Dieses Beispiel zeigt Position 1.
5. Stellen Sie sicher, dass die
Schlüsselposition des
Ausgangsmoduls mit der Position
auf dem Montagesockel
übereinstimmt.
Rockwell Automation Publikation IASIMP-QS024A-DE-P – Februar 2012
