Kapitel 1 Vorbereitung der Hardware der Steuerung CompactLogix 5370 L1

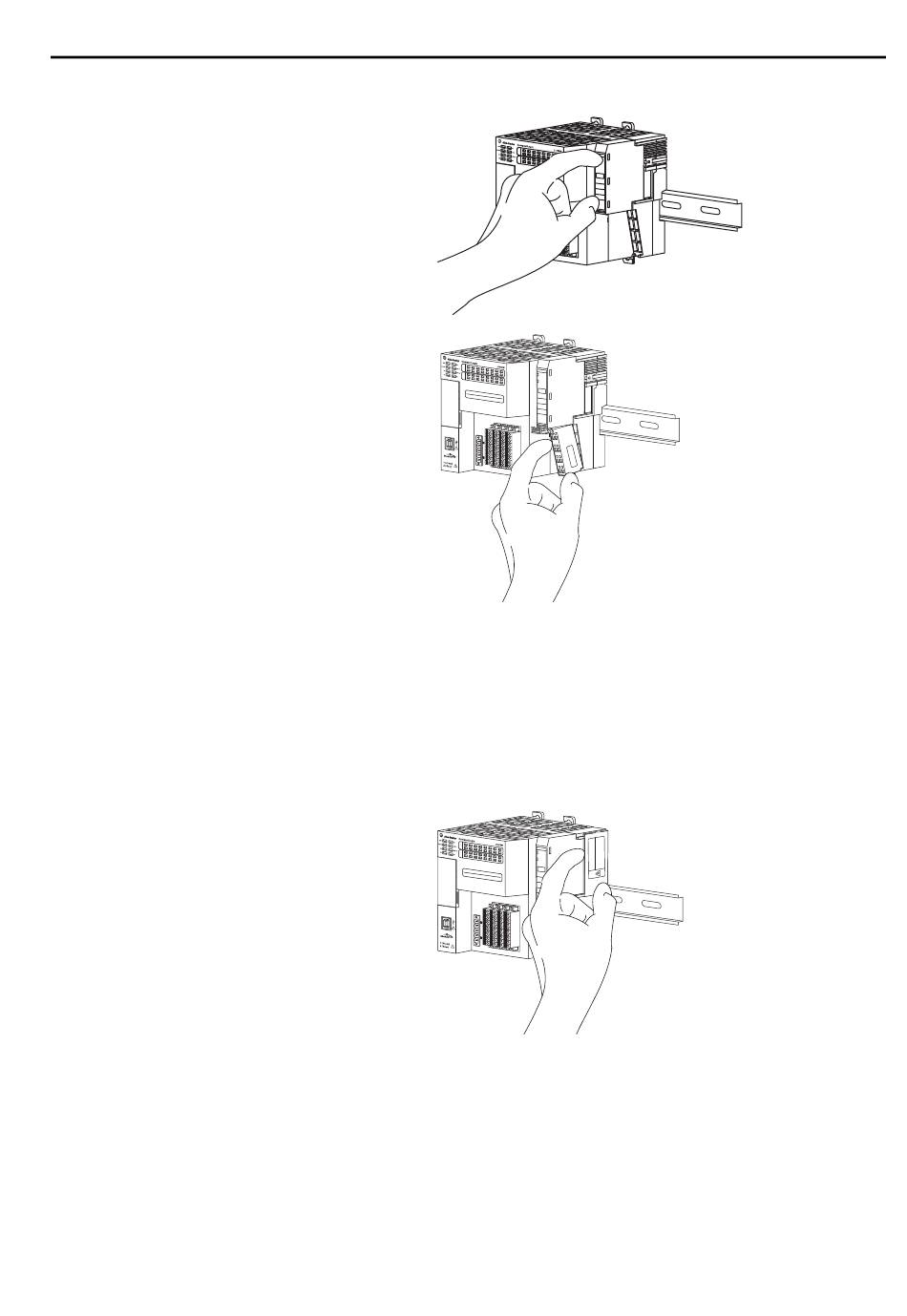

6. Führen Sie das Modul gerade in
den Montagesockel hinein und
drücken Sie es bis zum Einrasten
nach vorne.
7. Führen Sie das Ende der
abnehmbaren Klemmenleiste, dass
sich gegenüber dem Griff befindet,
in die Basiseinheit ein.
Das Ende verfügt über einen
gekrümmten Bereich, der im
Montagesockel einrastet.
8. Drehen Sie die Klemmenleiste im
Montagesockel bis sie in der
richtigen Position einrastet.
9. Lassen Sie den Griff der
abnehmbaren Klemmenleiste am
Modul einschnappen.
10. Befestigen Sie das Abschlussmodul
an der rechten Seite des Moduls.
