Rockwell Automation Allen-Bradley CompactLogix 5370 L1 Schnellstart Seite 24

Kapitel 1 Vorbereitung der Hardware der Steuerung CompactLogix 5370 L1

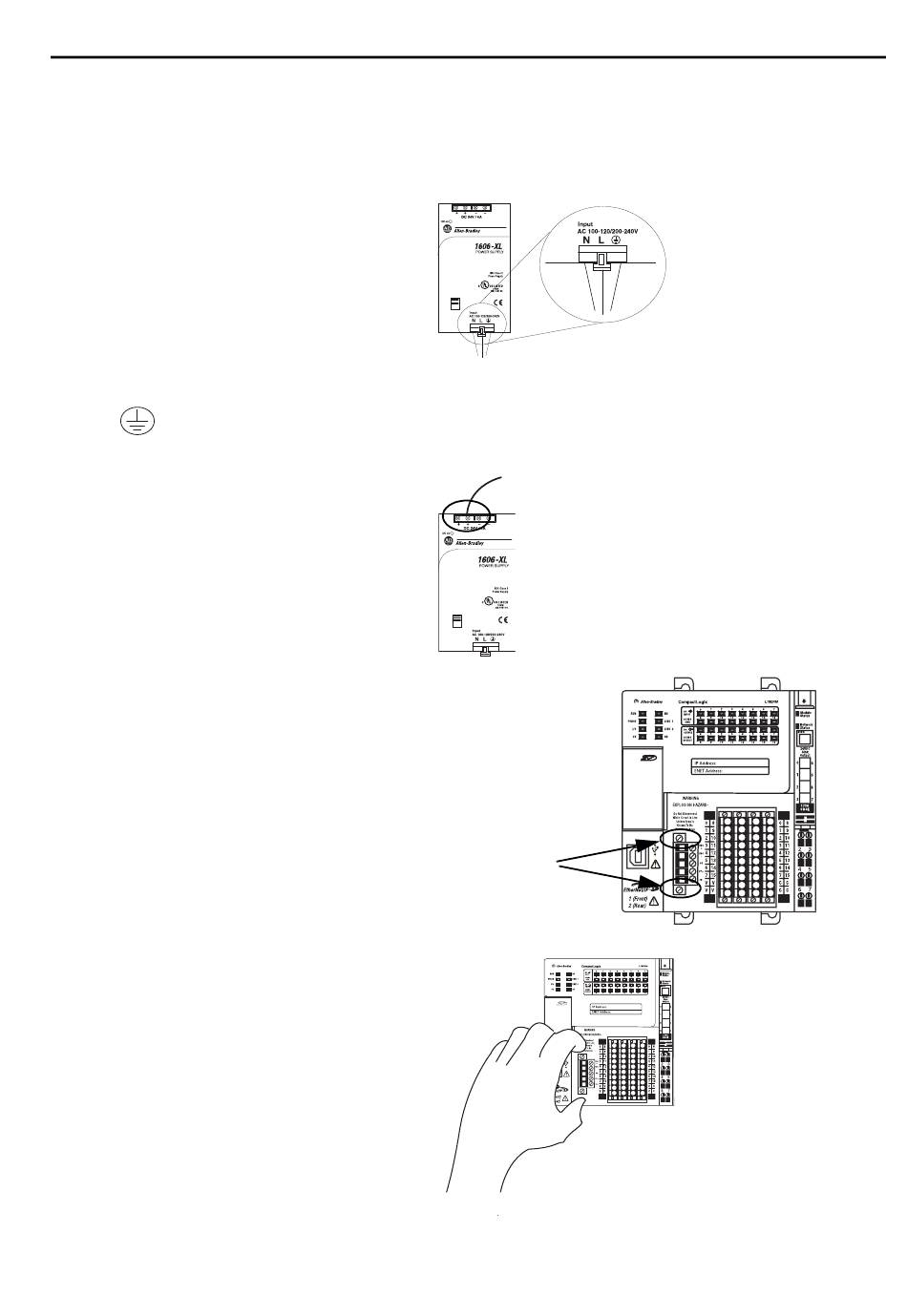

4. Stellen Sie sicher, dass der Draht, den Sie für die Verbindung der Eingangsspannung mit
dem Netzteil verwenden, nicht unter Strom steht.
5. Verwenden Sie die folgenden
Klemmen, um die
Eingangsspannung mit dem
Netzteil zu verdrahten:
N (Neutral)
•
L (Leitung)
•
(Erdung)
•
6. Verbinden Sie einen Draht mit der
24-V-DC+-Klemme an der
Oberseite des Netzteils.
7. Lösen Sie die Schrauben an der
Ober- und Unterseite des
abnehmbaren Anschlusses, um den
Anschluss von der Steuerung zu
trennen.
8. Ziehen Sie den abnehmbaren
Anschluss von den Steuerungen
CompactLogix 5370 L1 ab.
24
115V
115V
Schrauben an der
Ober- und Unterseite
Rockwell Automation Publikation IASIMP-QS024A-DE-P – Februar 2012
