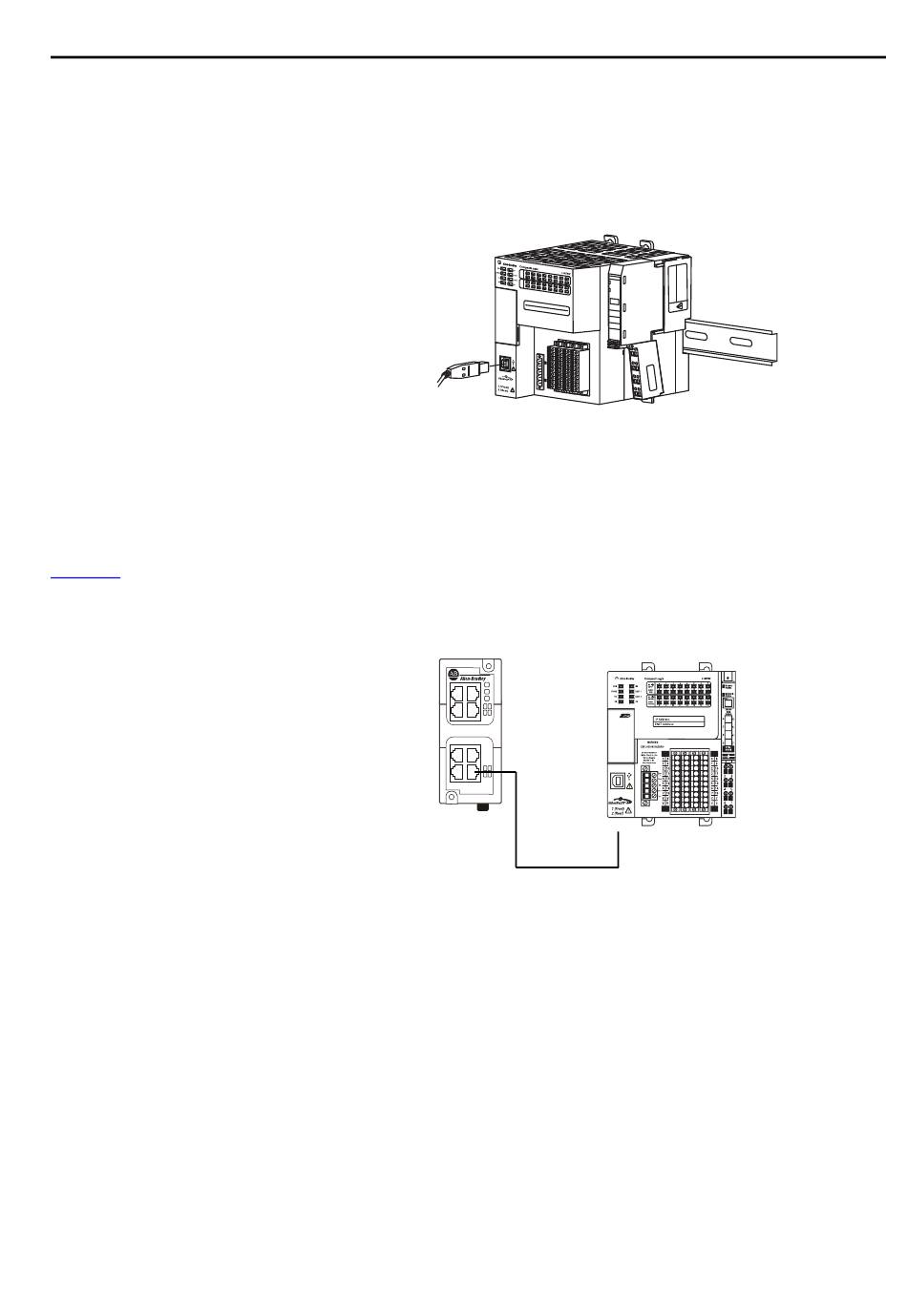

Gehen sie wie folgt vor, um Ihre Steuerung über ein USB-Kabel zu verbinden.
1. Schließen Sie das eine Ende des USB-Kabels an Ihre Steuerung CompactLogix 5370 L1 an.
2. Schließen Sie das andere Ende des
USB-Kabels an Ihren Computer
an.
Herstellen von EtherNet/IP-Netzwerkverbindungen
In diesem Abschnitt wird davon ausgegangen, dass Sie ein EtherNet/IP-Netzwerk wie auf
Seite 17 beschrieben installiert haben und dass das Netzwerk einen Ethernet Managed Switch
1783-EMS08T Stratix 6000 beinhaltet.
1. Schließen Sie ein Ethernet-Kabel
(Durchgangskabel) 1585J-
M4TBJM-1 an einen Port am
Stratix 6000-Switch an.
2. Schließen Sie das andere Ende des
Ethernet-Kabels an einen der
Ethernet-Ports an der Unterseite
der Steuerung an.
Rockwell Automation Publikation IASIMP-QS024A-DE-P – Februar 2012
Vorbereitung der Hardware der Steuerung CompactLogix 5370 L1
8 7
6 5
4 3
1
2
Kapitel 1
00:00:BC:2E:69:F6
