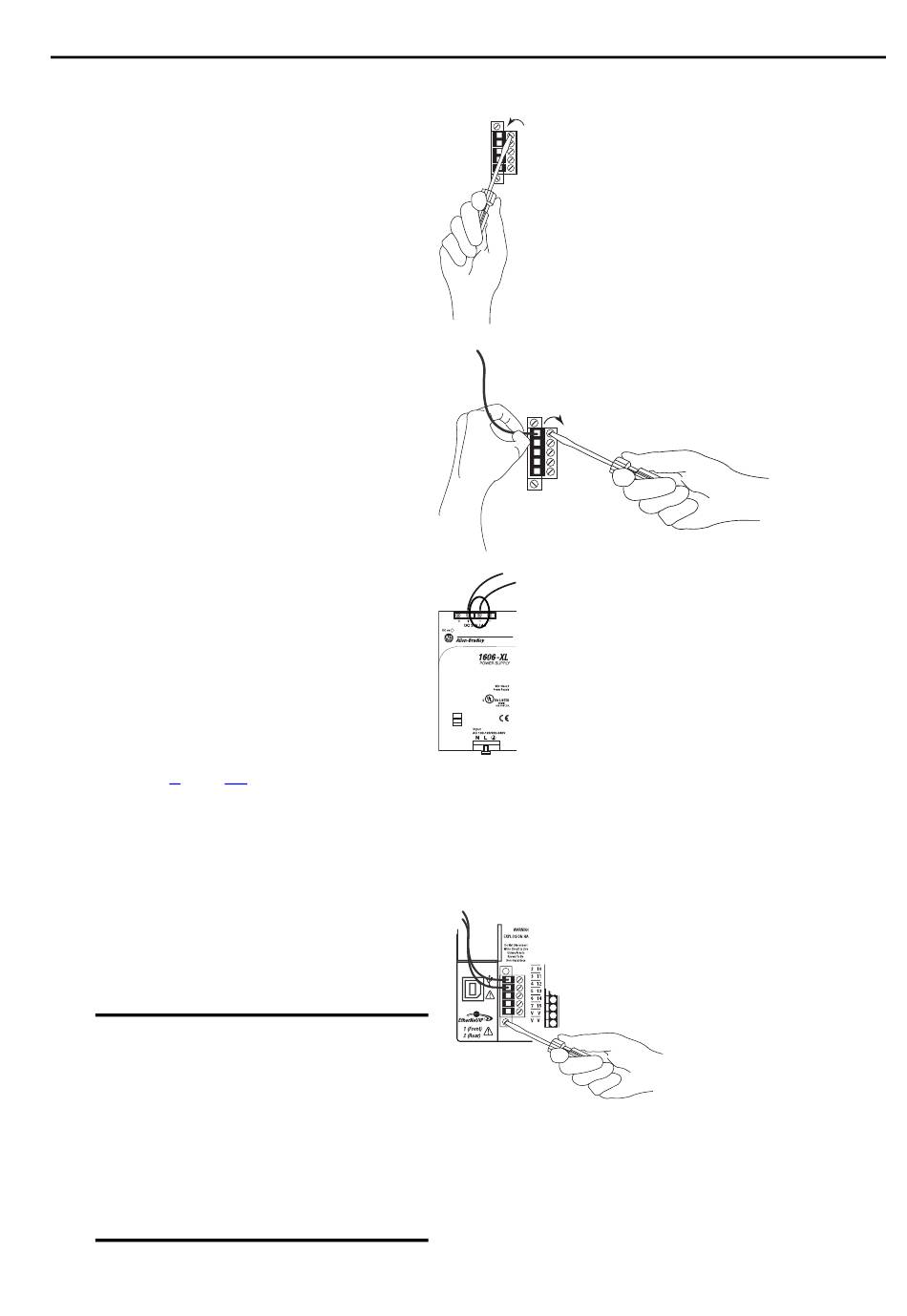

9. Öffnen Sie die obere Klemme am
abnehmbaren Anschluss mit
einem kleinen Schraubendreher.
10. Führen Sie den mit der 24-V-
DC+-Klemme am externen
Netzteil verbundenen Draht in die
VDC+-Klemme am abnehmbaren
Anschluss ein und ziehen Sie die
Klemme mit dem Draht fest.
11. Verbinden Sie einen Draht mit
einer 24-V-DC-Klemme am
Netzteil.
12. Verbinden Sie das andere Ende des
Drahtes mit der VDC– Klemme am
abnehmbaren Anschluss, indem Sie
Schritte
9
und
10
13. Schließen Sie den abnehmbaren
Anschluss an der Steuerung an.
14. Ziehen Sie die Schrauben fest, um
den abnehmbaren Anschluss sicher
zu befestigen.
Sie verdrahten nur die VDC+ und VDC–
WICHTIG
Klemmen mit dem integrierten
Netzteil der Steuerung CompactLogix
5370 L1, um die Aufgaben in dieser
Schnellstartanleitung durchzuführen.
Sie sollten je nach Bedarf die Klemmen
CG, FP+ und FP– verwenden, wenn Sie
ein Feldgerät mit der Steuerung
verbinden.
wiederholen.
Rockwell Automation Publikation IASIMP-QS024A-DE-P – Februar 2012
Vorbereitung der Hardware der Steuerung CompactLogix 5370 L1
Kapitel 1
25
