Vorwort
Informationen zu den CompactLogix 5370 L1-Steuerungen
Zur Verfügung stehen die folgenden CompactLogix 5370 L1-Steuerungen:
1769-L16ER-BB1B
•
1769-L18ER-BB1B
•
1769-L18ERM-BB1B
•
Die CompactLogix 5370 L1-Steuerungen bieten die folgenden Leistungsmerkmale.
Integrierter 24-V-DC-Eingang, nicht isoliertes Netzteil
•
Sichere digitale (SD) Karte zur Bereitstellung nichtflüchtigen Speichers
•
Netzwerkverbindungen:
•
USB (ein Port)
–
Unterstützung für EtherNet/IP-Netzwerk – Option zur Verwendung der Steuerung in
–
Device-Level-Ring- (DLR), Linear- und Sterntopologien in EtherNet/IP-Netzwerken
Möglichkeiten für E/A-Module:
•
Sechzehn integrierte digitale 24-V-DC-Eingangspunkte
–
Sechzehn integrierte digitale 24-V-DC-Ausgangspunkte
–
1734-POINT I/O-Module als lokale Erweiterungsmodule
–
Steuerung der verteilten E/A-Module über ein EtherNet/IP-Netzwerk
–
Unterstützung für Integrated Motion in einem EtherNet/IP-Netzwerk nur mit der
•
Steuerung 1769-L18ERM-BB1B. Weitere Informationen zur Verwendung der Steuerung
1769-L18ERM-BB1B in einer Anwendung mit Integrated Motion in einem EtherNet/IP-
Netzwerk finden Sie in Anhang A,
auf Seite 65.

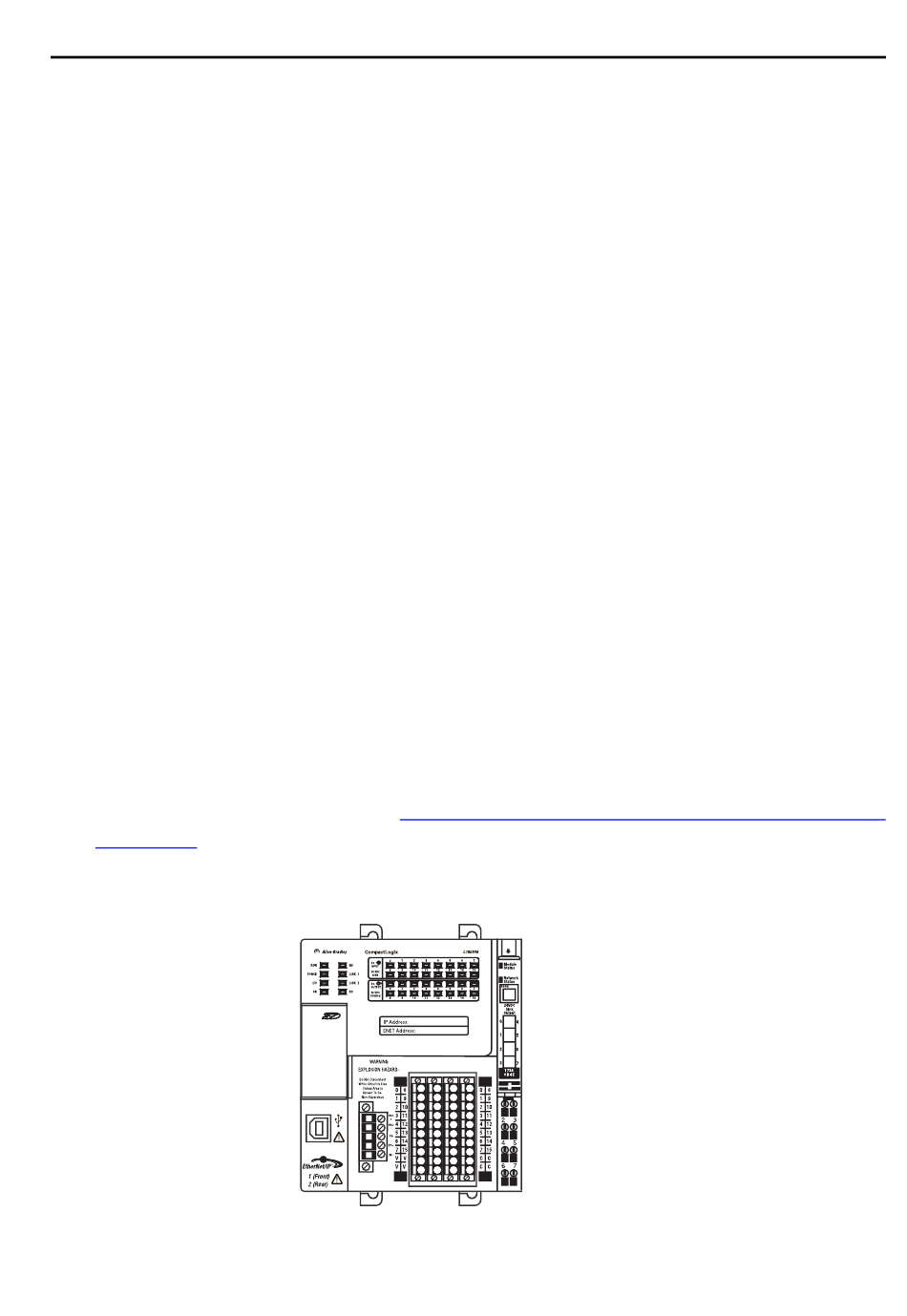

Diese Abbildung zeigt ein Beispiel für ein CompactLogix 5370 L1-Steuerungssystem.
10
Informationen über andere Anwendungsmöglichkeiten
