Konfigurieren am PC
Datenvisualisierung konfigurieren (Basis/Grafik)
Datenvisualisierung konfigurieren (Basis/Grafik)
8.10
Im Dialog „Datenvisualisierung konfigurieren" lässt sich die Tagesdauer für die
Visualisierung in der Tagesgrafik einstellen. In der Regel braucht die Vorein-
stellung nicht verändert zu werden.
Die Kurve für die Anzeige der Ertragsdaten ist in eine X-Achse und Y-Achse
eingeteilt: Auf der X-Achse wird der Tagesablauf in vollen Stunden angezeigt,
auf der Y-Achse der Messwert in W.
Die Dauer für die Tagesanzeige auf der X-Achse lässt sich für jeden Monat
nach der zu erwartenden Messdauer einstellen. Sie hat keine Auswirkung auf
die tatsächliche Messzeit, nur auf die Übersichtlichkeit der angezeigten Kurve.

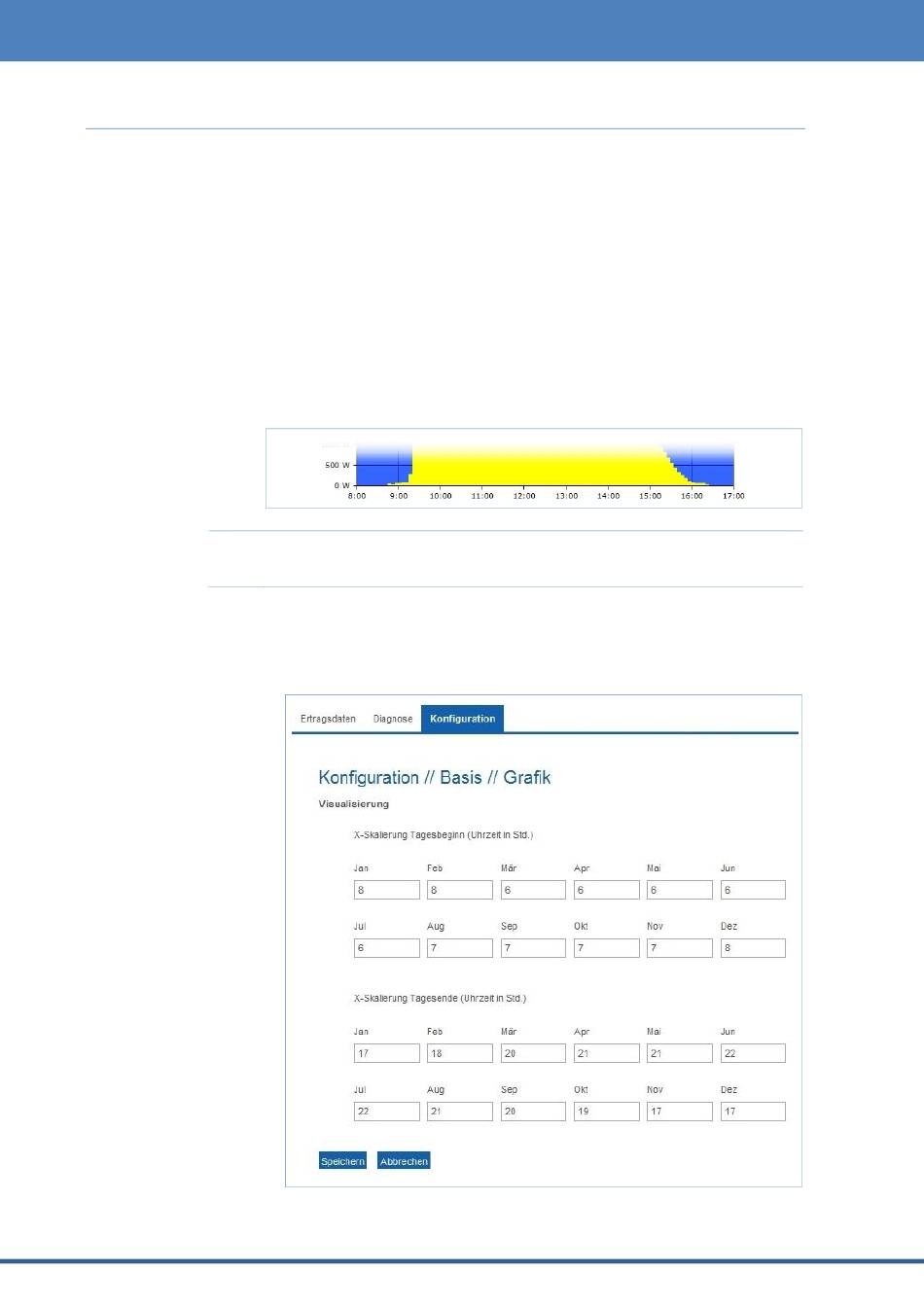

Beispiel: Januar, eingestellte Tagesdauer 8:00 h bis 17:00 h:
Hinweis
Die Y-Skalierung wird eingestellt unter
Basis/Wechselrichter
(
Seite 139).
Dialog aufrufen
In der linken Navigationsleiste
Basis/Grafik
wählen
Im rechten Bereich wird das folgende Fenster angezeigt:
1000/500/200
Solar-Log
Installation
147 von 243
