Solar-Log
3.2
1000/500/200
Solar-Log
Installation
1000
Anschlüsse Unterseite

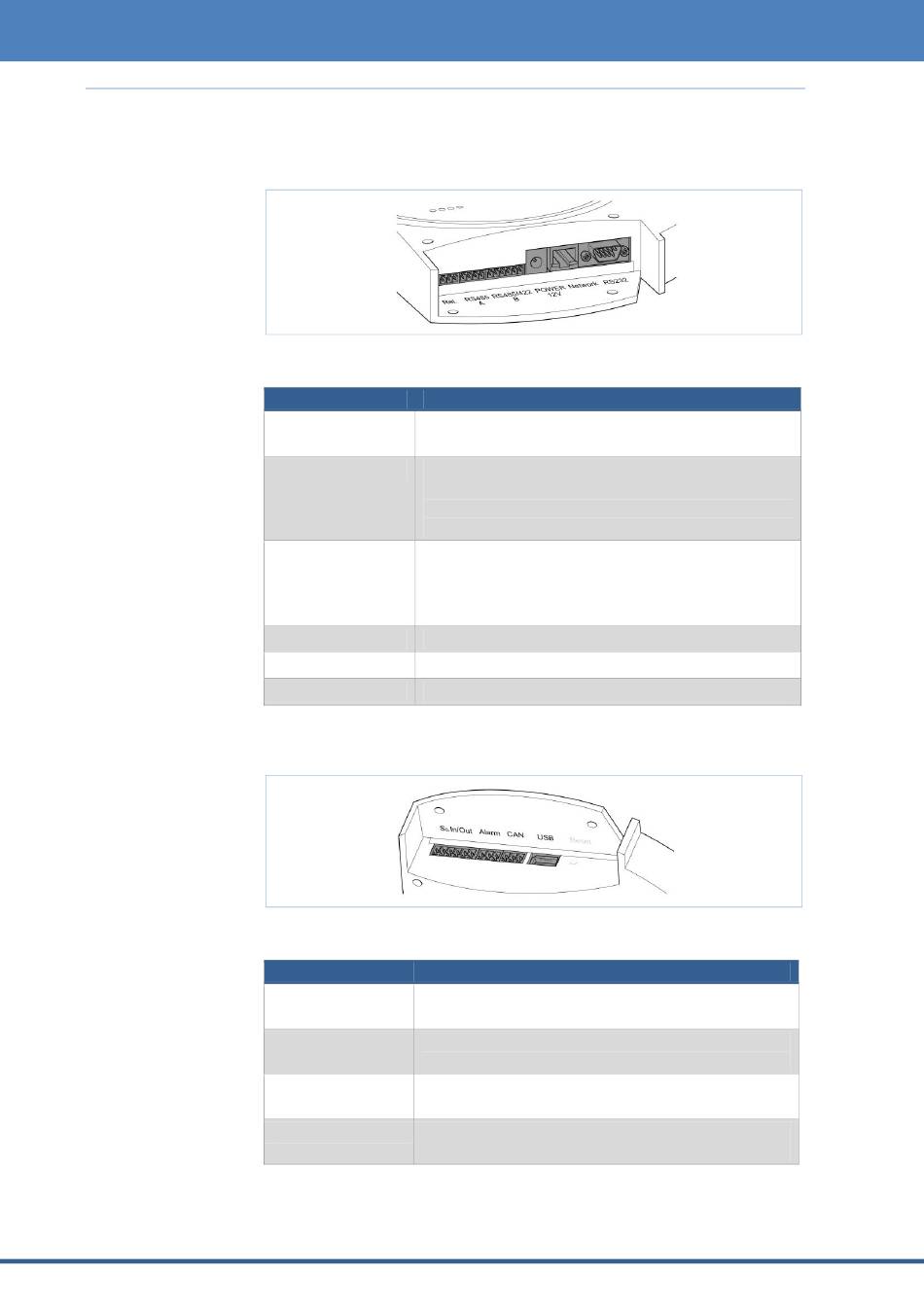

Abbildung 4: Anschlüsse Solar-Log
Beschriftung
Funktion
Rel.
Relais, zum Schalten von externen Signalen, 3-polig,
z.B. zum Anschluss von Rundumleuchten o.ä.
RS485 A
RS485-Schnittstelle, 4-polig:
Anschluss an Wechselrichter, Sensorbox oder Großdisplay
(inaktiv, wenn die optionale Bluetooth-Schnittstelle genutzt
wird)
RS485/422 B
RS485-Schnittstelle, 6-polig:
Anschluss an Wechselrichter, Sensor-Box oder
Anschluss an Großdisplay.
Belegung:
Power 12 V
12 Volt Gleichspannungseingang (max. 24 V DC)
Network
Ethernet-Netzwerkschnittstelle, 10/100MBit
RS232
RS232 Modem-Schnittstelle. Anschluss an GPRS-Modem
Anschlüsse Oberseite
Abbildung 5: Anschlüsse Solar-Log
Beschriftung
Funktion
S0-In/Out
S0-Impuls-Eingang für Anschluss an externen Stromzähler.
S0-Impuls-Ausgang für Anschluss an externes Großdisplay
Alarm
Anschluss für Kontaktschleife zur Diebstahlsicherung.
Mit optischen Kabeln Übertragung bis 5 km
CAN
CAN-Bus, Anschluss an Voltwerk,- Conergy- und Suntech-
nics-Wechselrichter.
USB
USB-Host-Anschluss. Geeignet für USB-Sticks bis 2 GB
Kapazität (Nicht für Anschluss an PC geeignet!)
1000
– Unterseite
Seite 13.
1000
– Oberseite
Geräteanschlüsse
Solar-Log1000
11 von 243
