Wechselrichter anschließen
SMA
22 von 243
5 Masseanschluss setzen: Klemme 5 des Wechselrichters mit dem beilie-
genden Flachsteckverteiler am Gehäuse des Wechselrichters verbinden
6 Wenn nur ein Wechselrichter angeschlossen werden soll, muss dieser
terminiert werden.

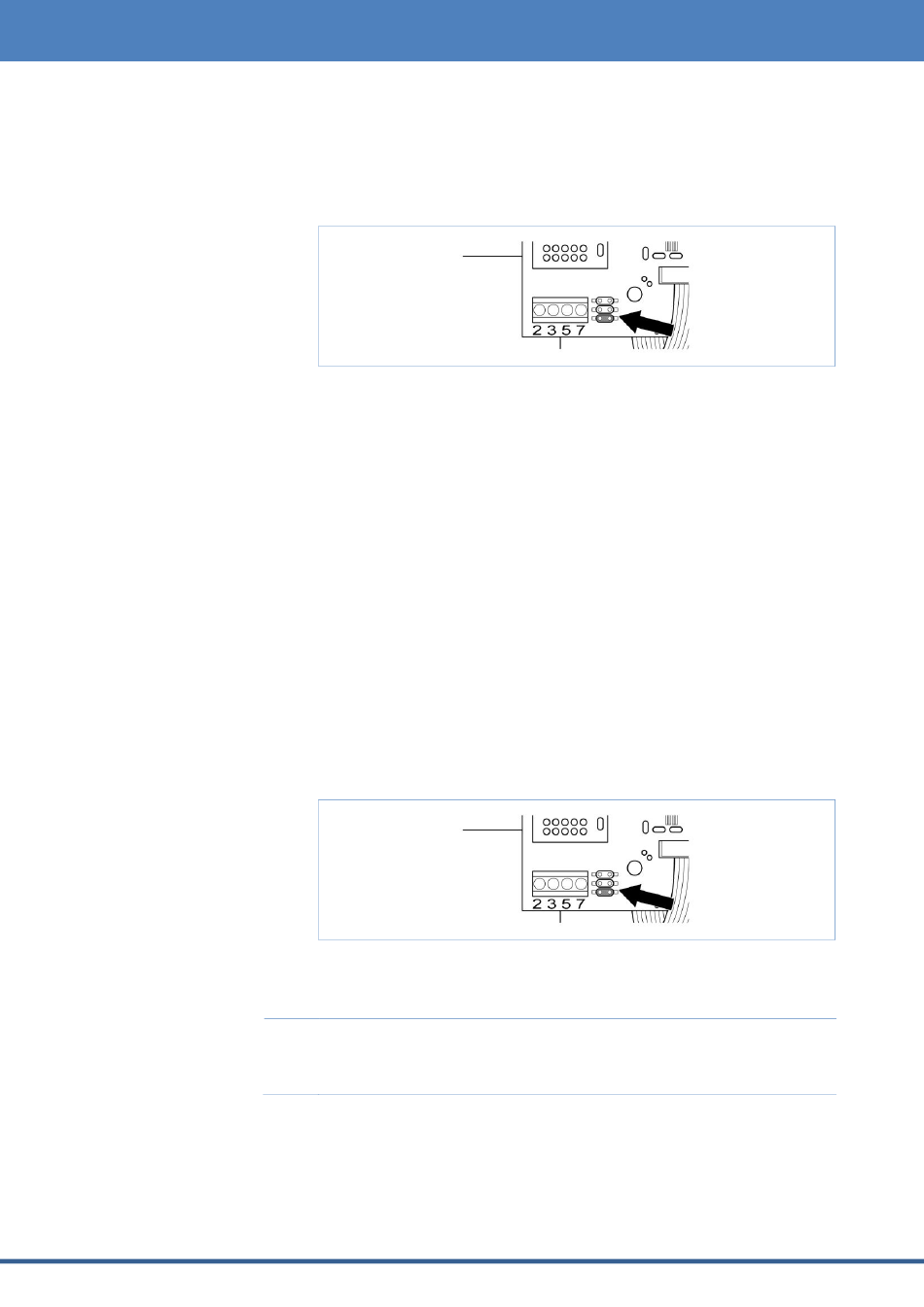

Den beiliegenden Jumper auf die unteren Pins der Steckerleiste stecken:
7 Wechselrichter schließen, wenn kein weiterer Wechselrichter ange-
schlossen werden soll
8 Klemmleistenstecker in RS485-Buchse des Solar-Log™ stecken
Wechselrichter untereinander verkabeln (Solar-Log
Verkabelung über 3-adriges, geschirmtes Datenkabel
Anschlussort: Klemmleiste im Wechselrichter (auf nachgerüsteter RS485-
Schnittstelle)
Vorgehen
1 Wechselrichter öffnen gemäß Anleitung zum Wechselrichter
2 Wechselrichter gemäß Installationsanleitung zum Wechselrichter verkabeln
3 Wenn nur ein Wechselrichter angeschlossen werden soll, muss dieser
terminiert werden.
Den beiliegenden Jumper auf die unteren Pins der Steckerleiste stecken:
4 Wechselrichter schließen
Hinweis
Ein Schema für die Verkabelung im SMA-Mischbetrieb ist im Anhang dar-
gestellt;
Seite 238.
500
1000
, Solar-Log
)
1000/500/200
Solar-Log
Installation
