Wechselrichter anschließen
SMA
20 von 243
Wechselrichter untereinander verkabeln (Solar-Log
Verkabelung über 4-adriges, geschirmtes Datenkabel (z.B. ein 25 m Ring-
kabel, Solare Datensysteme-Bestellnr. 220014)
Anschlussort: Klemmleiste im Wechselrichter (auf nachgerüsteter RS485-
Schnittstelle)
Vorgehen
1 Kabel im Wechselrichter durch den Isolationsschlauch ziehen, der dem
PiggyBack beiliegt
Das Kabel muss im Inneren aller Wechselrichter mit dem Isolierschlauch
umhüllt sein.
2 Alle 4 Kontakte (2,3,5,7) der Klemmleiste von Wechselrichter 1 mit Wech-
selrichter 2 verbinden
Hinweis
Ein Schema für die Verkabelung im SMA-Mischbetrieb ist im Anhang dar-
gestellt;
Seite 238.
3 Weitere Wechselrichter untereinander auf die gleiche Art verbinden

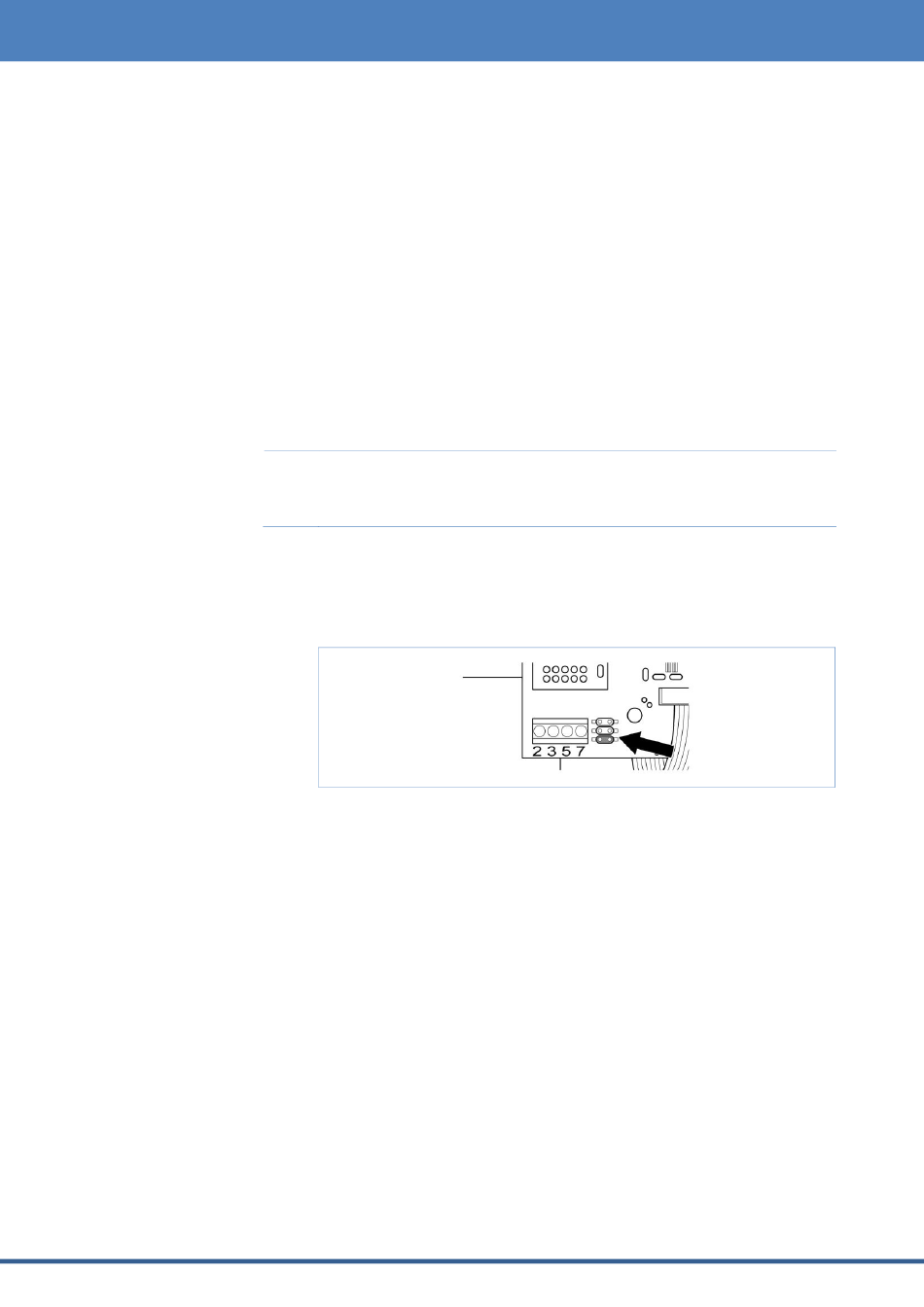

4 Im letzten Wechselrichter terminieren
Den beiliegenden Jumper auf die unteren Pins der Steckerleiste stecken:
5 Wechselrichter schließen
500
1000
, Solar-Log
)
1000/500/200
Solar-Log
Installation
