Wandmontage
2.2
1000/500/200
Solar-Log
Installation
Das Gerät ist nach Schutzklasse IP20 gefertigt und ausschließlich für die
Montage im trockenen, staubfreien Innenbereich geeignet.
Für die Wandmontage geeignete Dübel und Schrauben sind mitgeliefert.
1

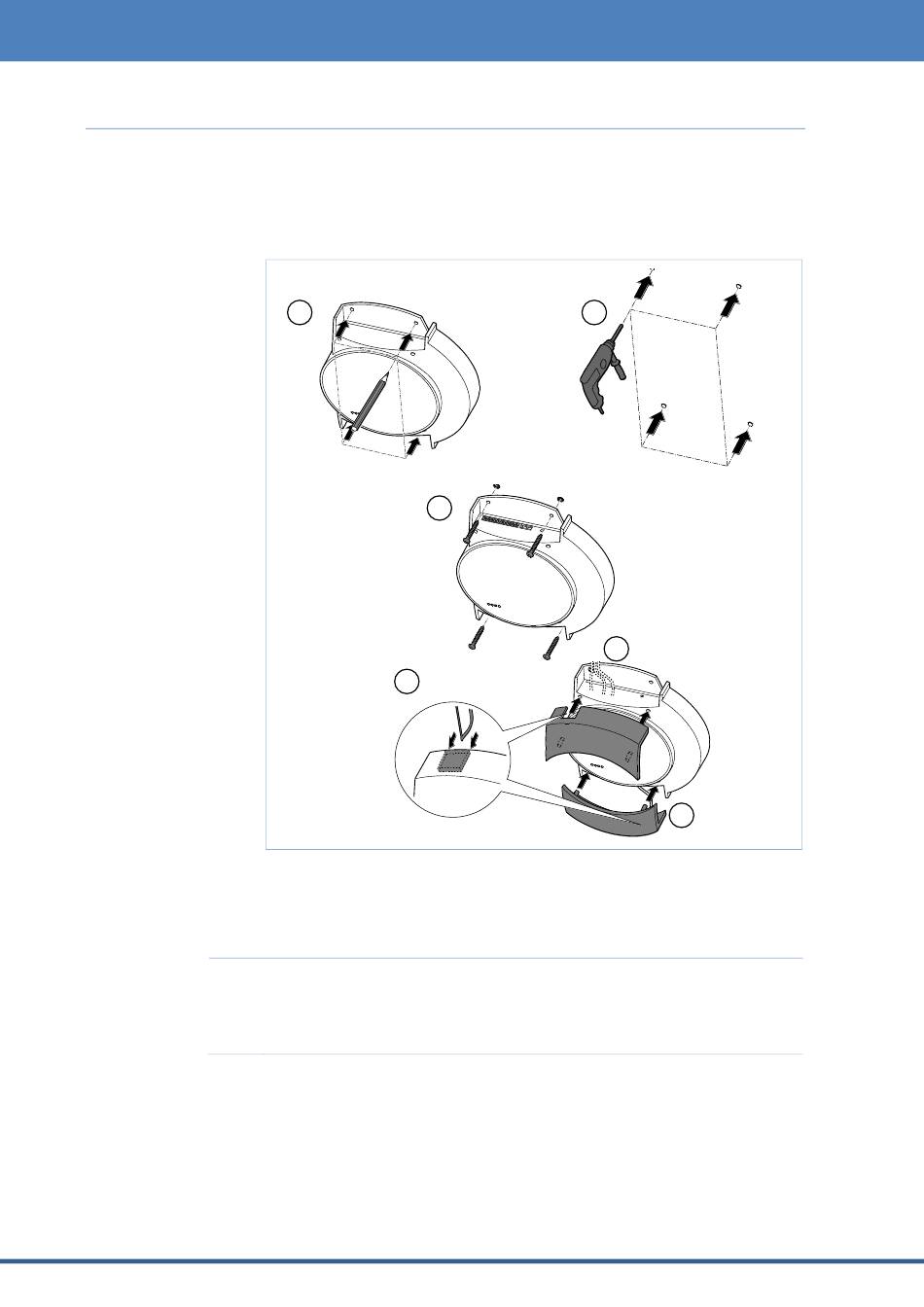

Abbildung 1: Solar-Log™ Wandmontage
1 Gehäuse an gewünschten Montageort anlegen und Bohrlöcher markieren
2 Löcher bohren und Dübel setzen
Hinweis Solar-Log
Vor der Verschraubung des Geräts bei der Wandmontage sollte die SIM-Karte
gesteckt werden (
ge nicht mehr zugänglich ist.
3 Gehäuse festschrauben
4 Kabeldurchführung – für obere und/oder untere Abdeckung – mit Säge o-
der Feile entlang der Nut freilegen und entfernen
(Obere und untere Abdeckung sind gleich.)
5 Alle Kabelstecker in die Anschlüsse stecken
6 Abdeckungen aufstecken
3
4
1000
GPRS:
Seite 12), da der Einschubschacht nach der Wandmonta-
2
5
6
Montagehinweise
Wandmontage
9 von 243
