Produktbeschreibung Meta

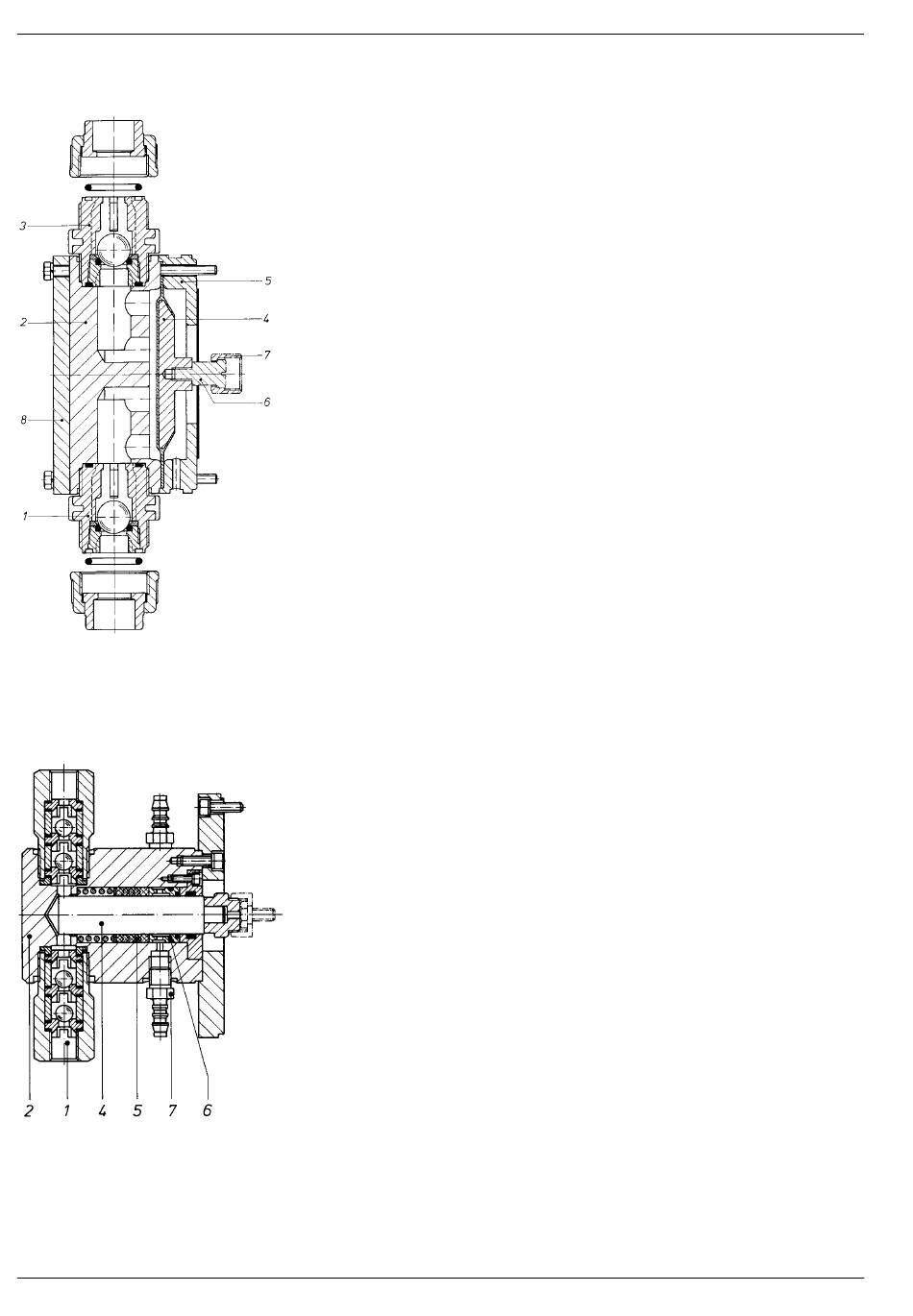

Abb. 5
Abb. 6
Seite 14
2.2.4 Funktionsbeschreibung Membranfördereinheit (FM)
Das Herz der Fördereinheit ist die Developan
den Pumpenraum des Dosierkopfes (2) hermetisch ab und bewirkt die Verdrängung
im Dosierkopf (2). Die Kopfscheibe (5) aus chemikalienbeständigem Kunststoff
trennt das Antriebsgehäuse vom Förderteil und schützt das Gehäuse bei
Membranbruch vor Korrosion. Das Saugventil (1) und das baugleiche Druckventil
(3) bewirken im Zusammenspiel mit der Membranbewegung den Fördervorgang.
Für die Dosierung viskoser Medien können die Ventilkugeln mit Federn belastet
werden.
Die Anschlussmaße von Ventilen und Dosierköpfen gleicher Größe, jedoch unter-
schiedlicher Werkstoffe, sind gleich. Diese Teile können bei Bedarf untereinander
ausgetauscht werden.
Auswahl der richtigen Dosierpumpe
Die Auswahl der geeigneten Werkstoffausführung erfolgt mit Hilfe der
Beständigkeitsliste. Die Auswahl des geeigneten Antriebes richtet sich nach der
Anwendung. Für viskose Medien sind die Typen mit der niedrigeren Drehzahl
bevorzugt einzusetzen.
2.2.5 Funktionsbeschreibung Kolbenfördereinheit (FK)
Bei der ProMinent
beständiger und abriebfester Kolben aus Oxydkeramik (4). Der Kolben wird von
einer vorgespannten V-Manschettenpackung aus Spezial-PTFE-Compount abge-
dichtet (5). Ein Spülring (6) mit integrierten Dichtungen ermöglicht das Ableiten evtl.
1182/3
Leckage über den Schlauchnippel (7) nach unten, ohne dass weitere Teile mit dem
Medium in Berührung kommen.
Ebenso kann standardmäßig eine Spülleitung angeschlossen werden. Bei sehr
aggressiven oder giftigen Medien, sowie bei Medien mit geringer Schmierwirkung,
sollte auf jeden Fall eine Spülung angeschlossen werden.
Der Kolben bewirkt die Verdrängung im Dosierkopf (2). Im Zusammenwirken mit
den präzisen Doppel-Kugelventilen (1) ergibt dies eine sehr genaue Dosierung.
Aufgrund der vorgespannten V-Manschettenpackung ist diese Kolbendosierpumpe
über einen sehr langen Zeitraum wartungsfrei und auch bei unterschiedlichen
Druckverhältnissen dicht.
1193/4
®
Meta HK ist der Verdränger ein präziser chemikalien-
®
-Dosiermembrane (4). Sie schließt
ProMinent
®
