Inbetriebnahme/Wartung
Dosiermedien-
Druck
Inbetriebnehmen Die Pumpe in den ersten 10–15 min mit einer Leckage von 50–200 Tropfen/min laufen lassen.
Seite 24
M o n t a g e r a h m e n f ü r M e t a M T M a u n d M T K a
Bei den Kombinationen von Haupt- und Anbaupumpen kann ein Montagerahmen vorgesehen
werden.
Rahmen für eine Haupt- und eine Anbaupumpe
Rahmen für eine Haupt- und zwei Anbaupumpen
Rahmen für eine Haupt- und drei Anbaupumpen
5.3
Austausch von Verschleißteilen
WARNUNG
Nur EX-Pumpe: Unbedingt das Kapitel „Wichtige Ergänzungen für Dosierpumpen im
EX-Bereich" der „Allgemeinen Betriebsanleitung ProMinent
hydraulisches Zubehör" beachten!
Montage der Membrane (siehe Abb. 5)
1. Kupplungsbolzen (6) mit übergestülpter Mutter (7) in Membrane (4) einschrauben (Linksgewinde!)
2. Kopfscheibe (5), Membrane (4), Dosierkopf (2) und Panzerscheibe (8) mit Schrauben zusam-
menstecken, Schrauben von Hand etwas in Gehäuse eindrehen
3. Kupplungsmutter (7) anziehen
4. Bei laufendem Motor und 100 % Hublängeneinstellung Schrauben des Dosierkopfes kreuz-
weise anziehen.
Montage des Kolben und Dosierkopfes (siehe Abb. 6)
1. Kolben (4) mit Anschlussmutter an Schubstange locker anbringen
2. Kpl. Kopf auf Kolben aufschieben und an Flansch festschrauben
3. Jetzt Kolben mit Anschlussmutter fest anlegen.

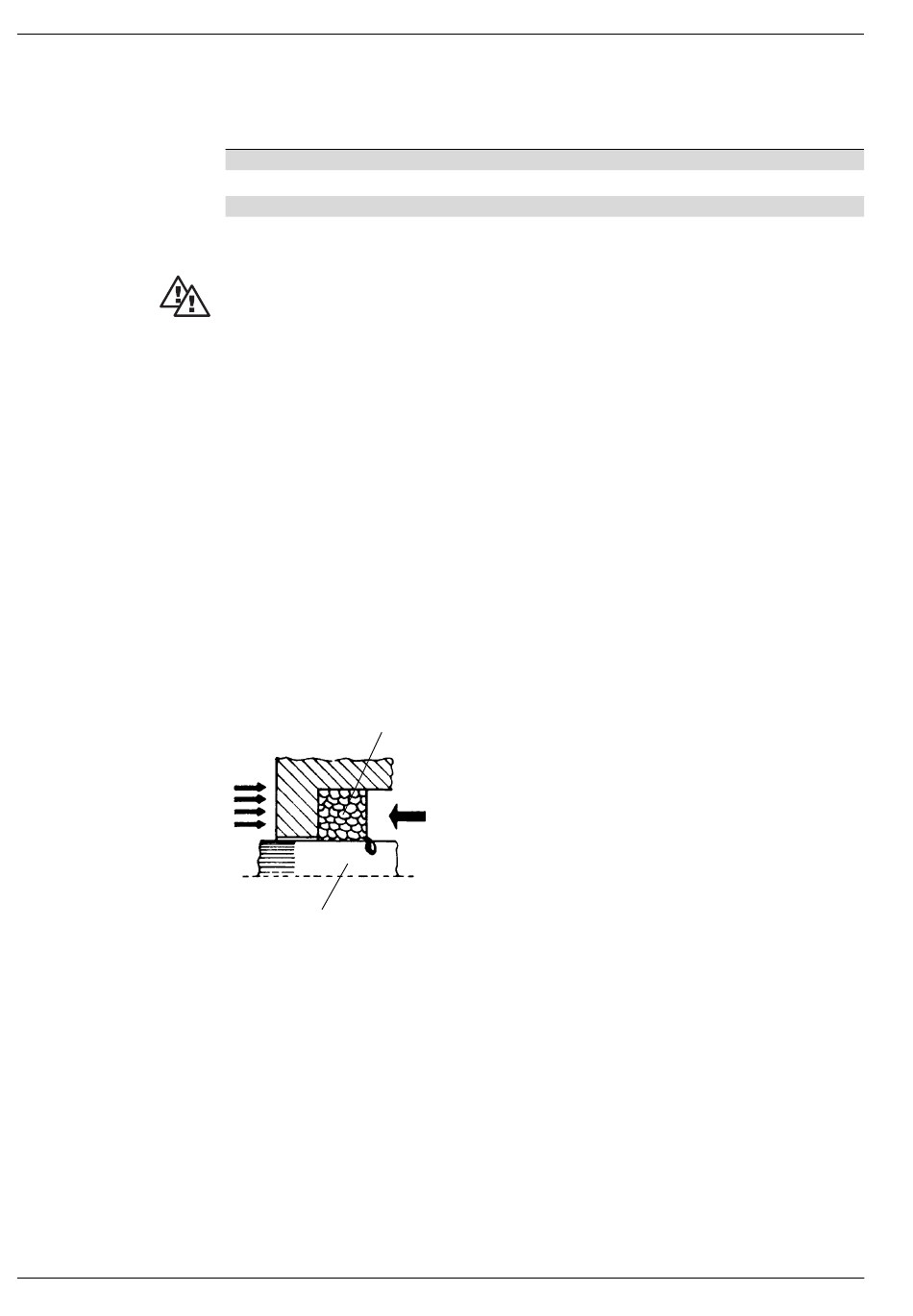

Inbetriebnehmen von Packungsringen
Packungsringe sollen ein Austreten des Dosiermediums begrenzen, nicht verhindern. Eine
Packungsring
Abb. 23
Kolben
Leckage ist notwendig, um die Reibung zu verringern und die entstehende Reibungswärme
abzuführen.
In der Abbildung drückt das Dosiermedium von links durch den Packungsring (Tropfen rechts!).
Der Pfeil rechts steht für den Spannschrauben-Druck.
Dann:
1. Die Pumpe stoppen
2. den Abdeckschutz abnehmen
3. die Spannschraube vorsichtig anziehen
4. den Abdeckschutz über die Laternenbolzen klemmen
5. die Pumpe starten
6. die Leckage überprüfen.
Wiederholen Sie die Schritte 1. – 6. bis die Minimalleckage erreicht ist (10 und 120 Tropfen/min).
(Sie ist abhängig vom Dosiermedium, dem Druck des Mediums, der Temperatur und der Kolben-
geschwindigkeit.)
Spannschrauben-
Druck
Bestell Nr.
803897
803898
803899
®
Motordosierpumpen und
