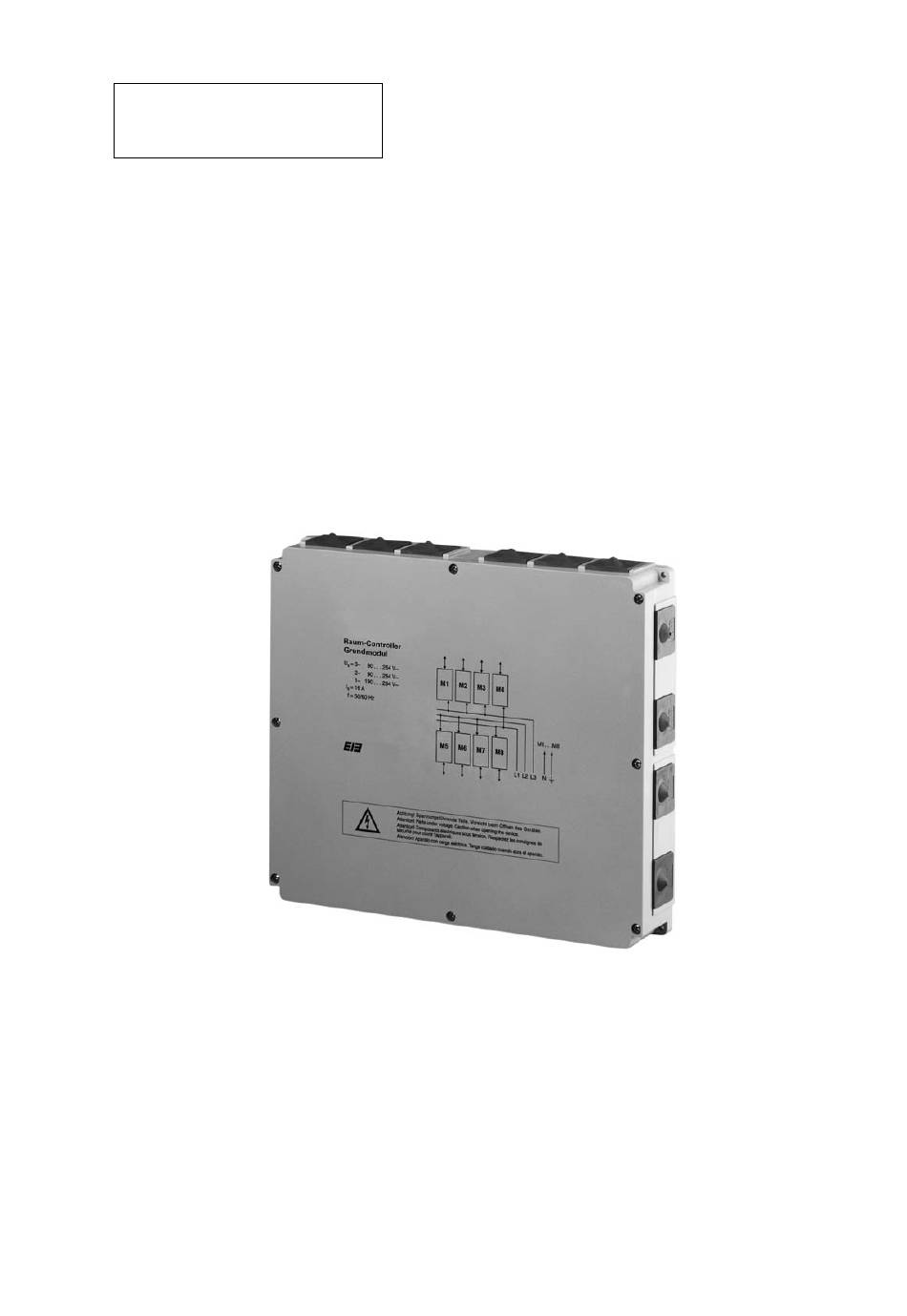

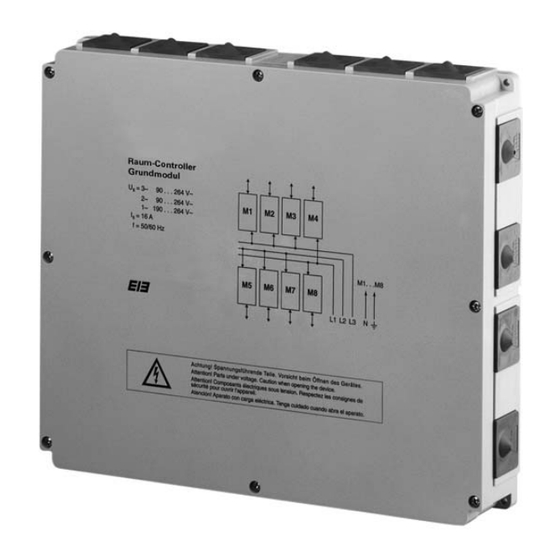

- Seite 1 ® Produkt-Handbuch Busch-Installationsbus EIB / KNX Raum-Controller Grundgerät für 8 Module Vorabdruck 6174/10 Gebäude-Systemtechnik...
- Seite 2 Überblick über Module und Zubehör ..........23 Binäreingänge..................23 Schaltaktor ..................24 Jalousieaktoren...................24 Dimmaktoren und Lichtregler..............25 Elektronische Schaltaktoren ...............26 Anhang....................27 Stromaufnahme der Hilfsspannunsversorgung (12 V DC) ....27 Wertetabelle zu Objekt „Status (allgemein)“........27 Wertetabelle zu Objekt „Fehler Modulfunktion“ ........28 © 2004 Busch-Jaeger Elektro GmbH Vorabdruck...
- Seite 3 Trotz Überprüfung des Inhalts dieser Druckschrift auf Übereinstimmung mit der Hard- und Software können Abweichungen nicht vollkommen ausgeschlossen werden. Daher können wir hierfür keine Gewähr übernehmen. Notwendige Korrekturen fließen in neue Versionen des Handbuchs ein. Bitte teilen Sie uns Verbesserungsvorschläge mit. © 2004 Busch-Jaeger Elektro GmbH Vorabdruck...
- Seite 4 Gerät eine Steckklemmeneinrichtung zur Verfügung, um die direkte Verdrahtung der Einspeisung zu den Modulen zu erleichtern. In 115 V-Netzen sind mind. 2 Phasen erforderlich, damit das Gerät hieraus die interne Versorgungsspannung generieren kann. © 2004 Busch-Jaeger Elektro GmbH Vorabdruck...
- Seite 5 Das Gerät besitzt acht Steckplätze M1...M8, in die Module eingesteckt und mit der Einspeisespannung verbunden werden. Über den Steckplatz wird ein Modul fest zu einer Phase zugeordnet (siehe Abbildung). Modulaufbau Anschlussklemmen (steckbare Schraubklemmen) Einspeisung © 2004 Busch-Jaeger Elektro GmbH Vorabdruck...
- Seite 6 Vorabdruck ® Raum-Controller, 6174/10 Busch-Installationsbus EIB / KNX Technische Änderungen vorbehalten Kontaktierung der Steuerleitungen © 2004 Busch-Jaeger Elektro GmbH Vorabdruck...
- Seite 7 Flache Bauform Mit 50 mm Höhe passt das Gerät ideal in Unterböden und Zwischendecken. Schnelle und einfache Installation Die Module werden schnell und werkzeuglos eingesteckt. Der Geräteanschluss über hochwertige schraubbare Steckklemmen macht die Montage einfach. © 2004 Busch-Jaeger Elektro GmbH Vorabdruck...
- Seite 8 – Montageart Aufputzgerät, Schraubbefestigung – Gehäuse, Farbe Kunststoffgehäuse, grau, halogenfrei – Gehäuse-Abmessungen (HxBxT) 270 x 316 x 50 mm – Gewicht 1,4 kg Approbation: – EIB- und KNX-zertifiziert CE-Zeichen: – gemäß EMV-Richtlinie und Niederspannungsrichtlinie © 2004 Busch-Jaeger Elektro GmbH Vorabdruck...
- Seite 9 Weitere Informationen zum Anschluss finden Sie in Abschnitt 3.2. (2) Anschluss EIB / KNX (3) Optionale Hilfsversorgung Hier können auf Wunsch zusätzlich 12 V DC angeschlossen werden, um die interne Versorgung des Gerätes zu sichern. Bei Ausfall der © 2004 Busch-Jaeger Elektro GmbH Vorabdruck...
- Seite 10 Einbau und Montage dürfen nur von Elektrofachkräften ausgeführt werden. Wahrend Montagearbeiten ist das Raum-Controller-Grundgerät spannungsfrei zu schalten, insbesondere - wahrend Montage oder Demontage aus dem Raum-Controller-Grundgerät - vor dem Abziehen von Steckklemmen - während Anschluss der Ausgänge © 2004 Busch-Jaeger Elektro GmbH Vorabdruck...
- Seite 11 2.3.4 Montageschritte 1. Grundgerät montieren und Module einstecken 2. Endgeräte anschließen 3. Spannung anschließen und mit Handbedienung die Funktion testen 4. Gerät programmieren Hinweis: Die Programmierung des Gerätes ist nur bei vorhandener Versorgungsspannung möglich. © 2004 Busch-Jaeger Elektro GmbH Vorabdruck...
- Seite 12 Die Einspeisung kann 3-phasig, 2-phasig oder 1-phasig erfolgen: L1 L2 L3 L1 L2 L1 L1 L1 2-phasig 3-phasig 1-phasig nicht zulässig Es darf nicht dieselbe Phase mehrfach aufgelegt werden (z.B. 3 x L1), da ansonsten der N-Leiter-Strom den Nennstrom überschreitet. © 2004 Busch-Jaeger Elektro GmbH Vorabdruck...
- Seite 13 Folge haben. Handbedienung aktivieren: Nach Bewegung des Drehschalters „Module Select“ ist die Handbedienung und Anzeige aktiv. Nach Einschalten der Versorgungsspannung ist der Drehschalter einmal zu bewegen. Handbedienung deaktivieren: Drehschalter „Module Select“ auf Stellung „–“ stellen. © 2004 Busch-Jaeger Elektro GmbH Vorabdruck...
- Seite 14 Verhalten bei Wiederkehr der Versorgungsspannung Das Verhalten ist identisch mit dem Verhalten bei Wiederkehr der Busspannung. Somit ist es für jedes Modul parametrierbar. Verhalten nach der Programmierung Nach der Programmierung verhält sich das Gerät wie nach Busspannungswiederkehr (parametrierbar). © 2004 Busch-Jaeger Elektro GmbH Vorabdruck...
- Seite 15 Der Modulbereich gibt einen schnellen Überblick über die Modulplätze. Durch Klicken auf einen Modulplatz wird der zugehörige Parameterbereich angezeigt. Er entspricht der gewohnten ETS-Oberfläche. Unter Eintrag „Allgemein“ befinden sich die Allgemeinen Parameter des Gerätes (siehe unten). © 2004 Busch-Jaeger Elektro GmbH Vorabdruck...
- Seite 16 Durch Doppelklick auf ein Objekt oder eine Gruppenadresse kann es in der Symbolleiste (oben) abgelegt werden. Von dort aus können sie auf Gruppenadressen bzw. Objekte gezogen werden. Diese Vorgehensweise empfiehlt sich, wenn dieselbe Gruppenadresse mehreren Objekten zugeordnet werden soll (z.B. bei Zentralfunktionen). © 2004 Busch-Jaeger Elektro GmbH Vorabdruck...
- Seite 17 Mit der Schaltfläche „Ändern“ oder durch Doppelklick können die Zuordnungen und Eigenschaften eines Objekts geändert werden. Das Fenster ist aus der ETS2 bekannt. Tipp: Durch Doppelklick auf eine zugeordnete Gruppenadresse kann die Zuordnung auf einfache Weise geändert werden. © 2004 Busch-Jaeger Elektro GmbH Vorabdruck...
- Seite 18 Meldet die Konfiguration der eingesteckten Module. Es sendet auf Anforderung über Objekt „Modulzuordnung anfordern“ (s.o.) den Modulzuordnungscode bzw. Modulzuordnungstext auf den Bus. Näheres zum Aufbau von Modulzuordnungscode und –text siehe in der detaillierten Beschreibung der Objekte. © 2004 Busch-Jaeger Elektro GmbH Vorabdruck...
- Seite 19 Die Sendeverzögerungszeit startet im Anschluss an die Initialisierungszeit. Während der Sendeverzögerungszeit werden keine Telegramme auf den Bus gesendet. Telegramme werden normal empfangen und ausgewertet und die Ausgänge werden verändert. Statusmeldungen werden nach Ablauf der Sendeverzögerungszeit auf den Bus gesendet. © 2004 Busch-Jaeger Elektro GmbH Vorabdruck...
- Seite 20 Durch das zyklische Senden des Objekts „Fehlermeldung“ an einen zentralen Überwachungsbaustein kann das Gerät auf Präsenz am Bus überwacht werden. Bei Parameterwert „ja“ wird das Objekt in einem parametrierbaren Zeitabstand („Sendezykluszeit“) zyklisch auf den Bus gesendet. © 2004 Busch-Jaeger Elektro GmbH Vorabdruck...
- Seite 21 Objekt „Modulzuordnung anfordern“: 1 Byte (EIS 14) Dieses Objekt dient dazu, die Konfiguration der eingesteckten Module über den Bus anzufordern. Es können Modulzuordnungscode bzw. Modulzuordnungstext über Objekt „Status Modulzuordnung“ angefordert werden. Wert „0“ : Modulzuordnungscode (Modul-ID) anfordern © 2004 Busch-Jaeger Elektro GmbH Vorabdruck...
- Seite 22 Dimmaktor, 1fach, 300 VA 6174/15 (10) UD 1f 300VA Elektronischer Aktor, 2fach, 230 V AC 6174/17 ES 2f 230V Elektronischer Aktor, 2fach, 24 V DC 6174/18 ES 2f 24V kein Modul vorhanden 00h oder no module © 2004 Busch-Jaeger Elektro GmbH Vorabdruck...
- Seite 23 Verfügung gestellt werden. Die Schaltschwelle beträgt ca. 9 V. Lieferung inkl. 2 Leitungseinführungen. Binäreingangsmodul, 4fach, Kontaktabfrage Dient zum Auslesen von potenzialfreien Kontakten. Die Abfragespannung wird vom Gerät zur Verfügung gestellt. Lieferung inkl. 2 Leitungseinführungen. © 2004 Busch-Jaeger Elektro GmbH Vorabdruck...
- Seite 24 Lieferung inkl. 2 Leitungseinführungen. Jalousieaktormodul, 2fach, 24 V DC Zum Ansteuern von 2 unabhängigen Rollladen- oder Jalousieantrieben mit 24 V DC. Sonderfunktionen wie Fahren in Position, Sonnenschutzautomatik (Jalousie- steuerbaustein) . Lieferung inkl. 2 Leitungseinführungen. © 2004 Busch-Jaeger Elektro GmbH Vorabdruck...
- Seite 25 Kann in eine Konstantlichtregelung mit einem Lichtregler integriert werden („Slavebetrieb“). Die Ausgangsleistung beträgt 300 VA bei 230 V AC bzw. 150 VA bei 115 V AC. Die Netzfrequenz beträgt 50 oder 60 Hz. Lieferung inkl. 1 Leitungseinführung. © 2004 Busch-Jaeger Elektro GmbH Vorabdruck...
- Seite 26 Elektronisches Schaltaktormodul, 2fach, 24 V DC Besitzt 2 überlastsichere Ausgänge zum Ansteuern von Heizungssystemen und Kühldecken über elektrothermische Stellantriebe. Das Gerät wird direkt mit einer Spannung von 24 V DC gespeist. Lieferung inkl. 2 Leitungseinführungen. © 2004 Busch-Jaeger Elektro GmbH Vorabdruck...
- Seite 27 12 mA Elektronischer Aktor, 2fach, 230 V AC 6174/17 21 mA Elektronischer Aktor, 2fach, 24 V DC 6174/18 21 mA Die Gesamtstromaufnahme errechnet sich aus der Summe der Einzelwerte. Wertetabelle zu Objekt „Status (allgemein)“ © 2004 Busch-Jaeger Elektro GmbH Vorabdruck...
- Seite 28 189 BD 202 CA 203 CB 204 CC 205 CD 206 CE 218 DA 219 DB 220 DC 221 DD 222 DE 236 EC 237 ED „ “ = Fehler in der Funktion des Moduls © 2004 Busch-Jaeger Elektro GmbH Vorabdruck...
- Seite 29 Vorabdruck ® 6 Anhang Busch-Installationsbus EIB / KNX Technische Änderungen vorbehalten ⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯⎯ © 2004 Busch-Jaeger Elektro GmbH Busch-Jaeger Elektro GmbH Postfach 58505 Lüdenscheid Freisenbergstraße 2 58513 Lüdenscheid Tel.: (02351) 956-0 Fax: (02351) 956694 www.busch-jaeger.de Zentraler Vertriebsservice: Tel.: 0180-5669900 Fax: 0180-5669909 ©...
