Raum-Controller, 6174/10
EIB / KNX
In diesem Abschnitt finden Sie Hinweise zur Planung und Anwendung des
Raum-Controllers.
Für den Raum-Controller gelten – wie für andere EIB-Geräte auch – die
Richtlinien und Vorgaben der DIN VDE 0100. Diese schreibt unter anderem
den Leitungsschutz vor.
Leitungsschutz
Die Einspeisung des Raum-Controller ist mit max. 16 A abzusichern. Die
Absicherung kann bei 3-phasiger Einspeisung z.B. über einen 4-poligen
Sicherungsautomaten erfolgen (siehe Abbildung, links). Alternativ können
die Phasen einzeln abgesichert werden. In Anwendungen, in denen das
definierte Freischalten der Spannung vorgeschrieben ist, kann dies durch
einen zusätzlichen Trennschalter erfolgen (siehe Abbildung, rechts).

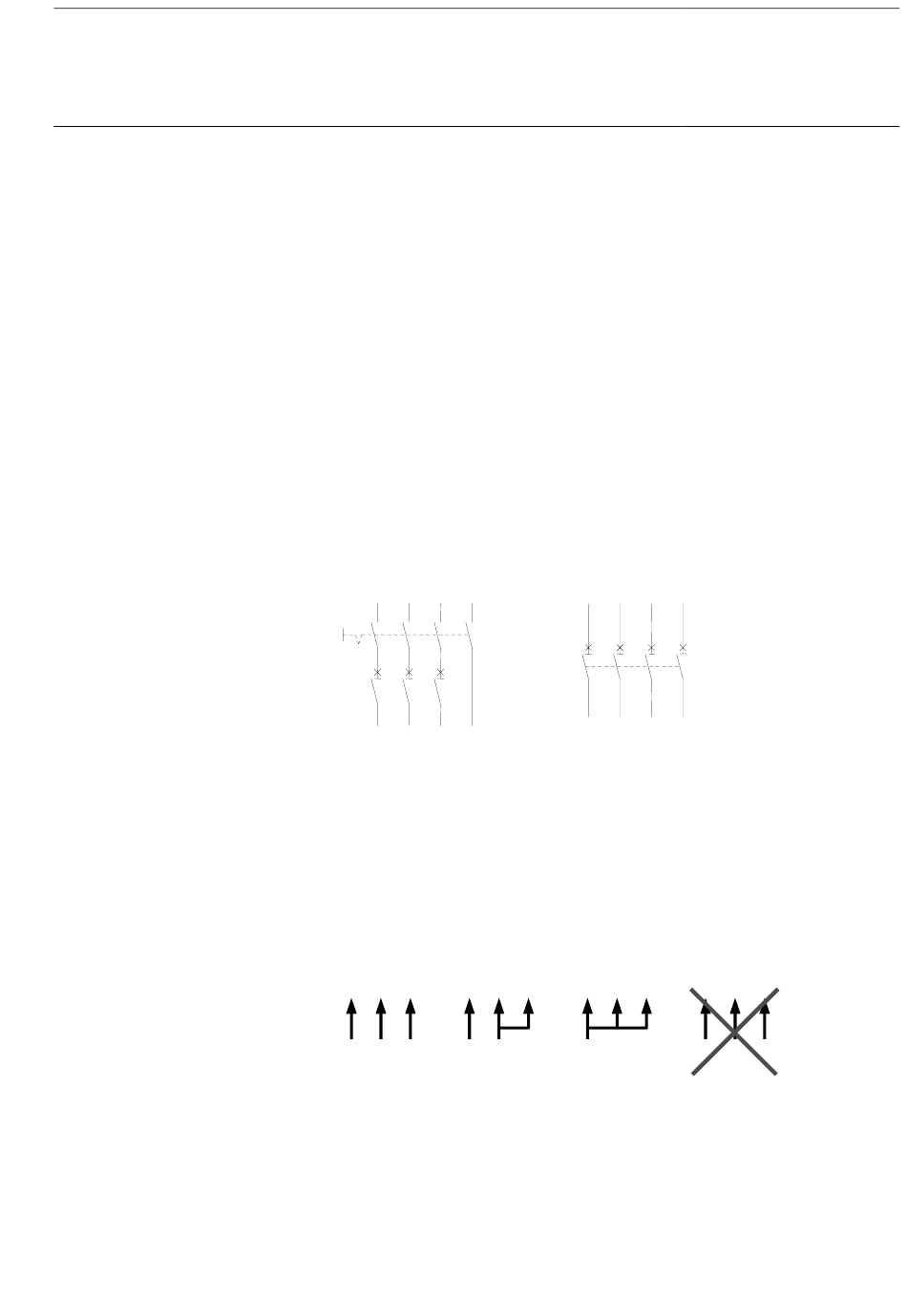

Die folgenden Beispiele verdeutlichen den Leitungsschutz bei 3-phasiger
Einspeisung:
L1 L2
max.
16 A
Leitungsschutz der
einzelnen Phasen sowie
Trennschalter zum
Freischalten der Spannung
Fehlerstromschutz
Der Fehlerstromschutz erfolgt beim Raum-Controller über einen allpolig
abschaltenden Fehlerstrom-Schutzschalter, der im Fehlerfall das gesamte
Gerät spannungsfrei schaltet.
Die Einspeisung kann 3-phasig, 2-phasig oder 1-phasig erfolgen:
L1 L2 L3
3-phasig
Es darf nicht dieselbe Phase mehrfach aufgelegt werden (z.B. 3 x L1), da
ansonsten der N-Leiter-Strom den Nennstrom überschreitet.
L3
N
L1 L2 L3
max.
16 A
allpolig abschaltender
Sicherungsautomat
L1 L2
L1
2-phasig
1-phasig
Vorabdruck
Technische Änderungen
vorbehalten
N
L1 L1 L1
nicht
zulässig
