Busch-Installationsbus
2.3.2
Installation der Module
2.3.3
Entfernen der Module
2.3.4
Montageschritte
© 2004 Busch-Jaeger Elektro GmbH
Vorabdruck
®
2 Gerätetechnik
EIB / KNX
2.
1. Grundgerät montieren und Module einstecken
2. Endgeräte anschließen
3. Spannung anschließen und mit Handbedienung die Funktion testen
4. Gerät programmieren
Hinweis:
4.
Die Programmierung des Gerätes ist nur bei vorhandener
Versorgungsspannung möglich.
Vorabdruck
Technische Änderungen
vorbehalten

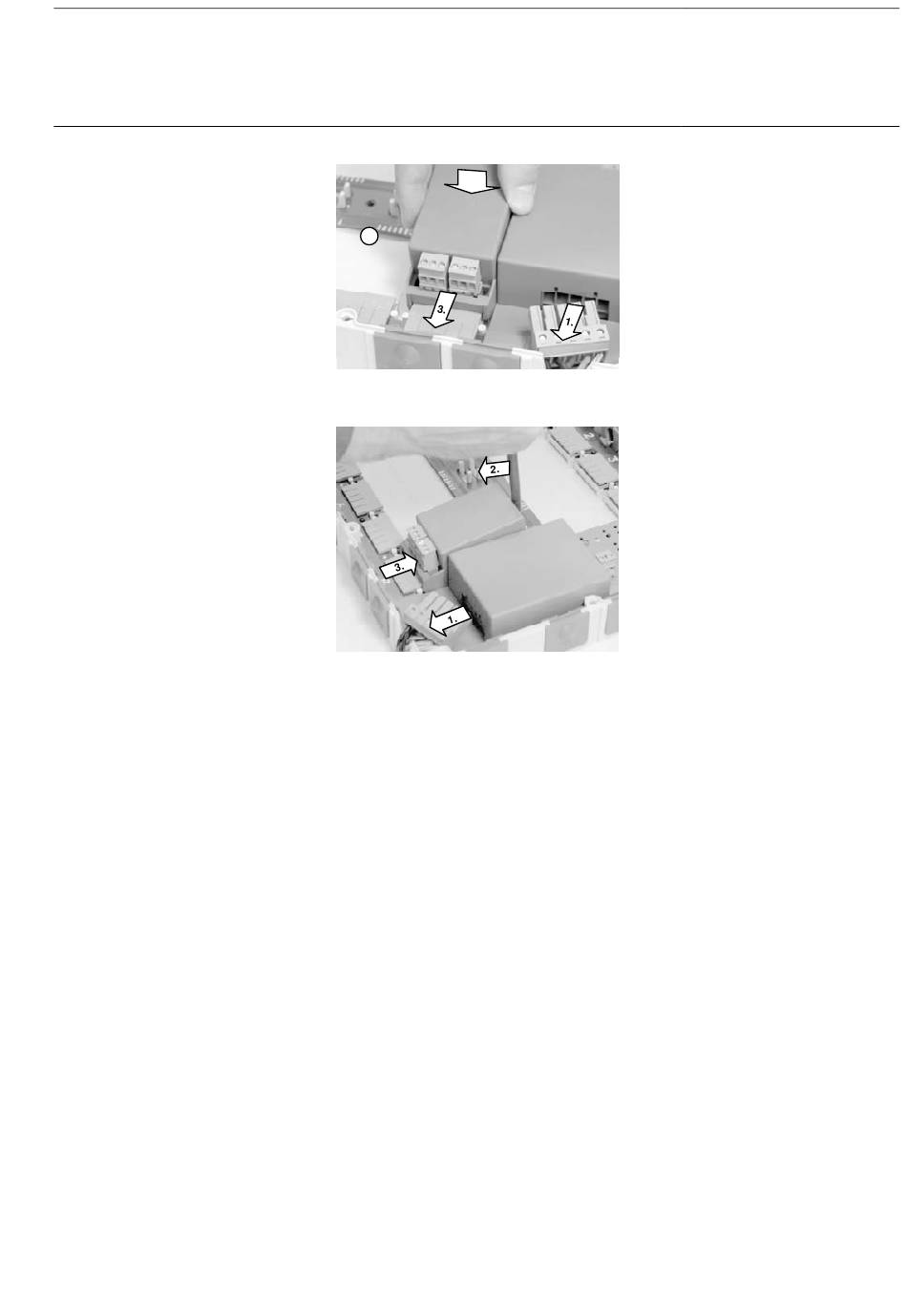

1. Raum-Controller-Grundgerät
spannungsfrei schalten
2. Schutzfolie von den
Steuerleitungs-Kontaktflächen
entfernen
3. Einstecken des Moduls
4. Einrasten
1. Raum-Controller-Grundgerät
spannungsfrei schalten
2. Mit Schraubendreher Modul
ausrasten
3. Gerät leicht anheben und
durch Schieben in
Pfeilrichtung von der
Einspeise-Kontaktierung
lösen.
11
