Busch-Installationsbus
1.2
Aufbau des Grundgerätes
1.3
Modulaufbau
© 2004 Busch-Jaeger Elektro GmbH
Vorabdruck
®
1 Allgemein
EIB / KNX
Das Grundgerät ist robust ausgeführt und besitzt die Schutzklasse IP 54
(Spritzwasserschutz). Das Gehäuse ist halogenfrei. Es lässt sich über 8
Bajonett-Schnellverschraubungen einfach und schnell öffnen. Durch 18 frei
zugängliche Leitungseinführungen können Kabel in das Gehäuse eingeführt
werden. Offene Leitungseinführungen liegen den Modulen bei.
Mit 50 mm Bauhöhe bietet sich der Raum-Controller für
Unterflurinstallationen an. Sämtliche Anschlüsse im Geräteinneren erfolgen
über steckbare Schraubklemmen.

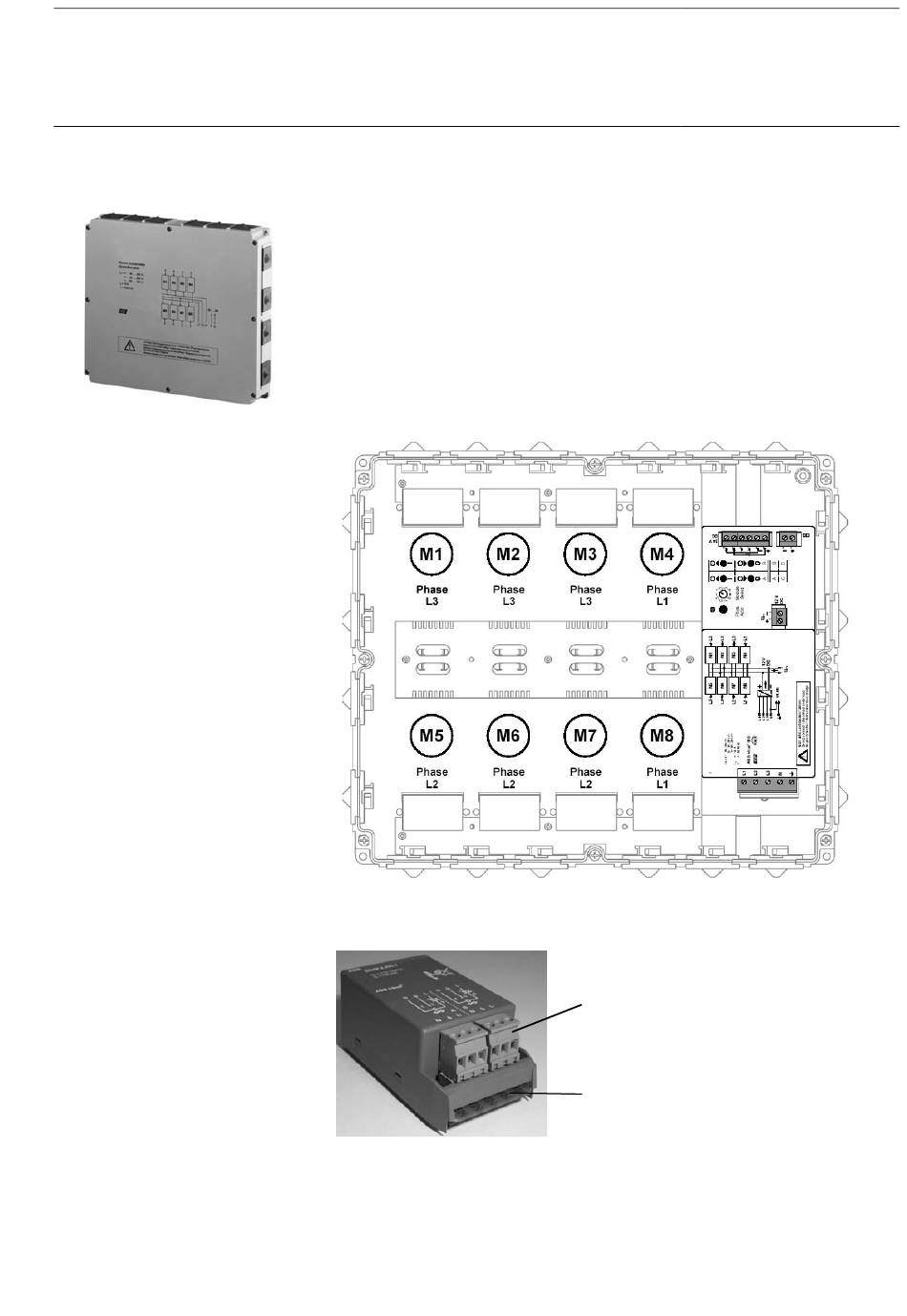

Übersicht der Modulplätze
Das Gerät besitzt acht Steckplätze M1...M8, in die Module eingesteckt und
mit der Einspeisespannung verbunden werden. Über den Steckplatz wird ein
Modul fest zu einer Phase zugeordnet (siehe Abbildung).
Vorabdruck
Technische Änderungen
vorbehalten
Anschlussklemmen (steckbare
Schraubklemmen)
Einspeisung
5
