Busch-Installationsbus
2.2

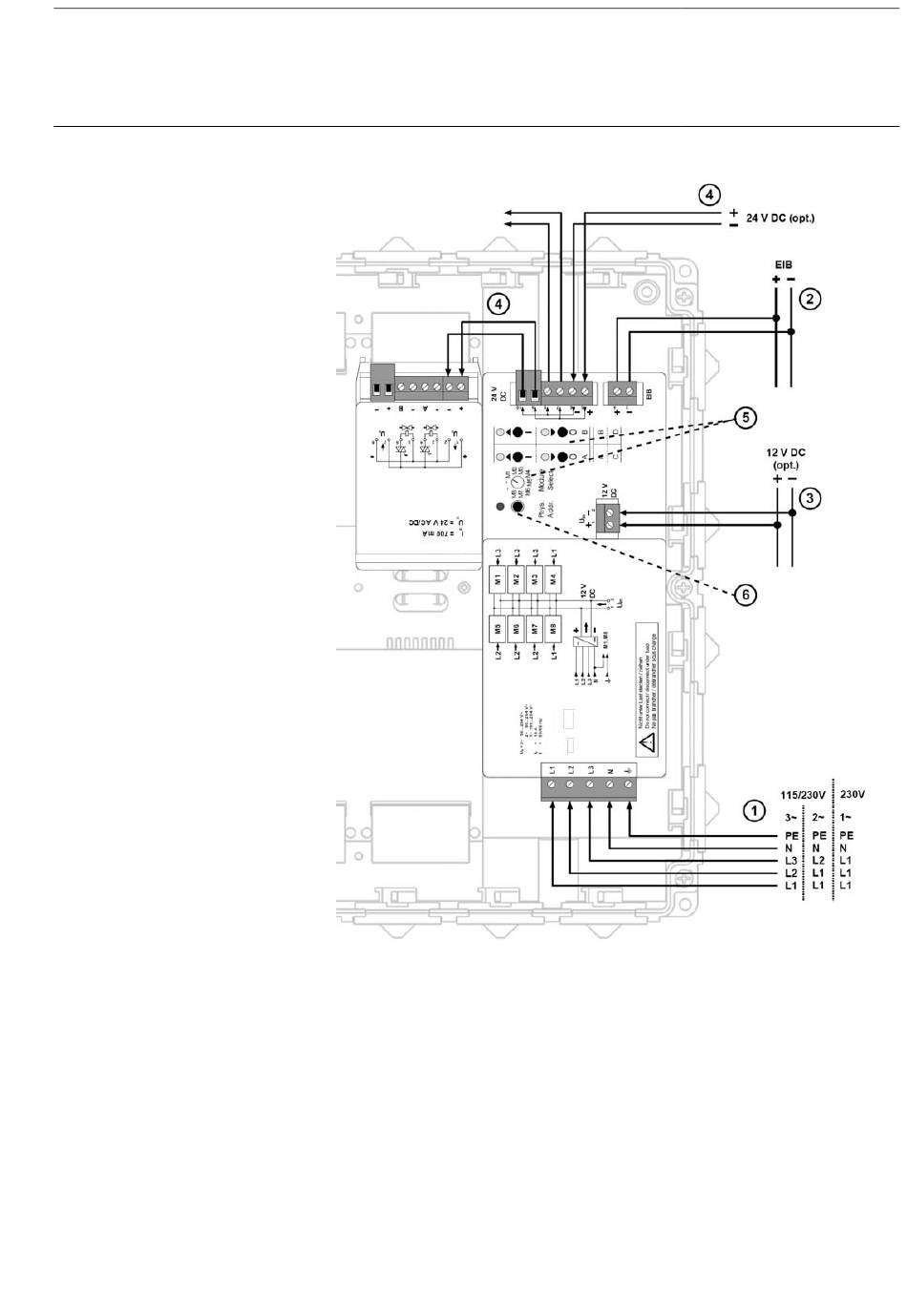

Geräteanschluss
© 2004 Busch-Jaeger Elektro GmbH
Vorabdruck
®
2 Gerätetechnik
EIB / KNX
(1) Einspeisung und Versorgung
Die Einspeisung kann 1-, 2- oder 3-phasig (50/60 Hz) erfolgen. Aus der
Einspeisung wird die interne Versorgung des Gerätes und der
eingesteckten Module erzeugt. Weiterhin wird sie zu den Modulen
weitergeleitet. Eine Phase darf nur einmal angeschlossen werden. Der
mehrfache Anschluss derselben Phase (z.B. 3x16 A) ist unzulässig.
In Netzen mit einer Nennspannung von kleiner 190 V AC wird bei
1-phasiger Einspeisung die 12 V DC-Hilfsversorgung (3) notwendig.
Weitere Informationen zum Anschluss finden Sie in Abschnitt 3.2.
(2) Anschluss EIB / KNX
(3) Optionale Hilfsversorgung
Hier können auf Wunsch zusätzlich 12 V DC angeschlossen werden,
um die interne Versorgung des Gerätes zu sichern. Bei Ausfall der
