Busch-Installationsbus
3.3
Handbedienung und
LED-Anzeige
© 2004 Busch-Jaeger Elektro GmbH
Vorabdruck
®
3 Anwendung und Planung
EIB / KNX

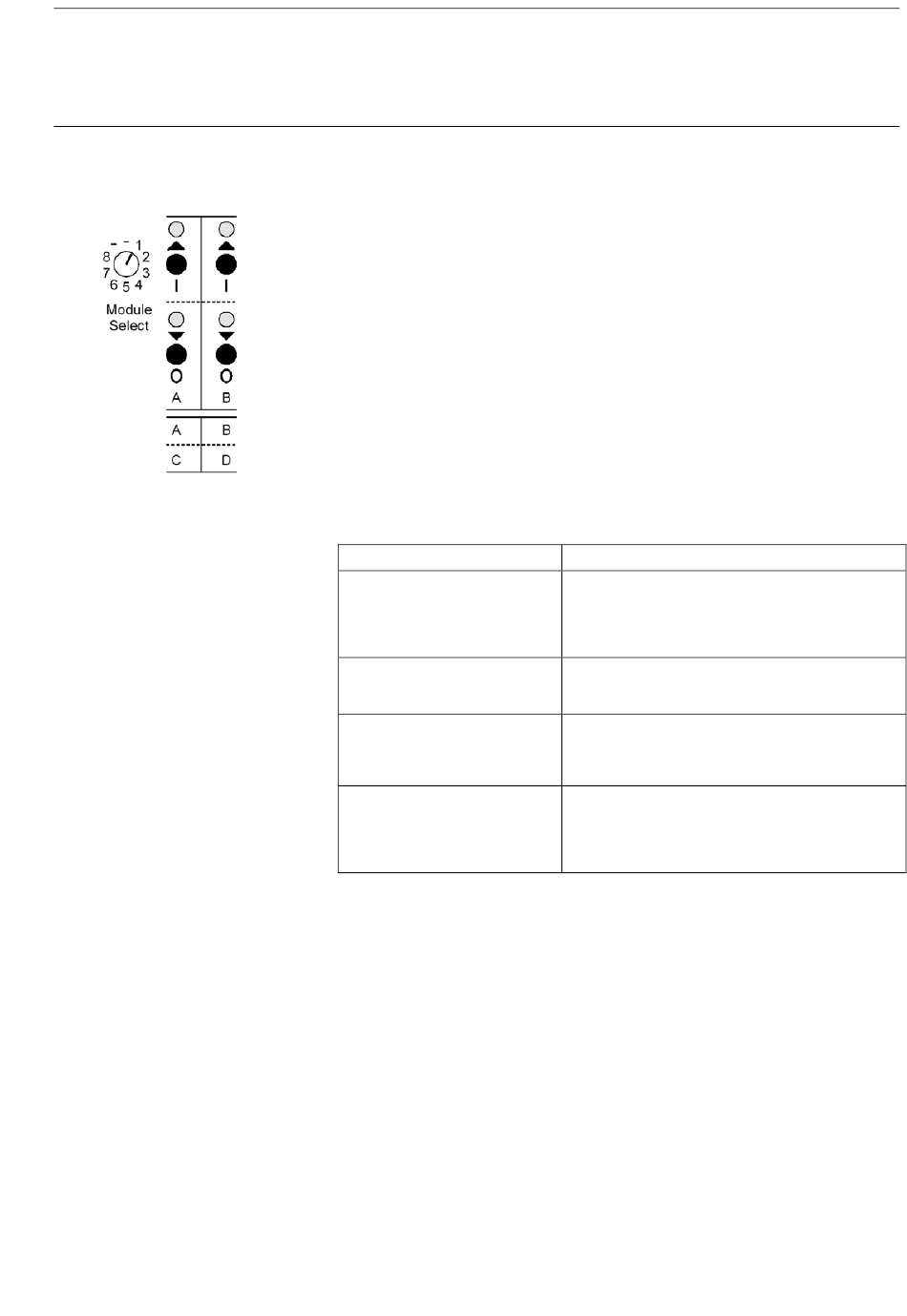

Die Handbedienung der Modulfunktion erfolgt über einen Drehwahlschalter
(„Module Select"), 4 Taster und 4 LEDs (gelb).
1. Auswahl des Modulplatzes (M1...M8) über den Drehwahlschalter:
Der aktuelle Zustand des Moduls wird von den LEDs angezeigt.
2. Bedienung über die Taster
Bei 2-kanaligen Modulen sind die beiden linken Taster / LEDs dem Kanal A
zugeordnet, die anderen beiden zu Kanal B. Bei 4-kanaligen Modulen sind
die oberen beiden Taster / LEDs den Kanälen A und B, die unteren beiden
Kanal C und D.
Bei einigen Modulen wird zwischen kurzem (< 0,5s) und langem (> 0,5s)
Tastendruck unterschieden. So kann z.B. die Beleuchtung gedimmt oder
geschaltet werden.
Keine Handbedienung möglich
Wenn nach Auswahl eines Modulplatzes alle 4 LEDs blinken, zeigt dies an,
dass das Modul nicht erkannt wurde. Folgende Ursachen sind dafür möglich:
Ursache
1. Falscher Modultyp parametriert
2. Die Kommunikation zum Modul
ist gestört
3. Das Modul ist unbekannt
4. Das Modul ist defekt
Zeigen die LEDs gar nichts an, ist es möglich, dass die Versorgungs-
spannung ausgefallen ist. Sie können dies durch drücken der
Programmiertaste überprüfen: Leuchtet die Programmier-LED nicht auf, ist
die Geräteversorgung gestört. Vergessen Sie nicht, die Programmier-LED
anschließend wieder auszuschalten.
Nachdem der Raum-Controller programmiert wurde, kann die Funktion der
Handbedienung durch die Parameter des Moduls beeinflusst werden (z.B.
Fahrzeiten von Jalousien). Bei Handbedienung können Objektwerte, wie
z.B. Statusobjekte, verändert werden. Das kann Buskommunikation zur
Folge haben.
Handbedienung aktivieren:
Nach Bewegung des Drehschalters „Module Select" ist die Handbedienung
und Anzeige aktiv. Nach Einschalten der Versorgungsspannung ist der
Drehschalter einmal zu bewegen.
Handbedienung deaktivieren:
Drehschalter „Module Select" auf Stellung „–" stellen.
Vorabdruck
Technische Änderungen
Mögliche Lösung
Der Raum-Controller wurde bereits programmiert und in
den Parametern wurde ein anderer Modultyp eingestellt,
als an diesem Platz eingesteckt ist. Programmieren Sie
den Raum-Controller mit der richtigen Parametrierung
neu.
Entfernen Sie vor Einstecken des Moduls den blaue
Schutzabdeckung der Steuerleitungskontakte im
Grundgerät.
Die Software im Raum-Controller kennt den Modultyp
nicht. Aktualisieren Sie die Software im Raum-Controller
mit der aktuellsten Version (Programmierung mit der
ETS).
Diese Möglichkeit ist unwahrscheinlich, aber nicht
auszuschließen. Ersetzen Sie das Modul durch ein
anderes vom gleichen Typ (gleiche Bestellnummer).
Sofern dieses funktioniert, ist von einem Defekt
auszugehen.
vorbehalten
13
