M
ONTAGE DER

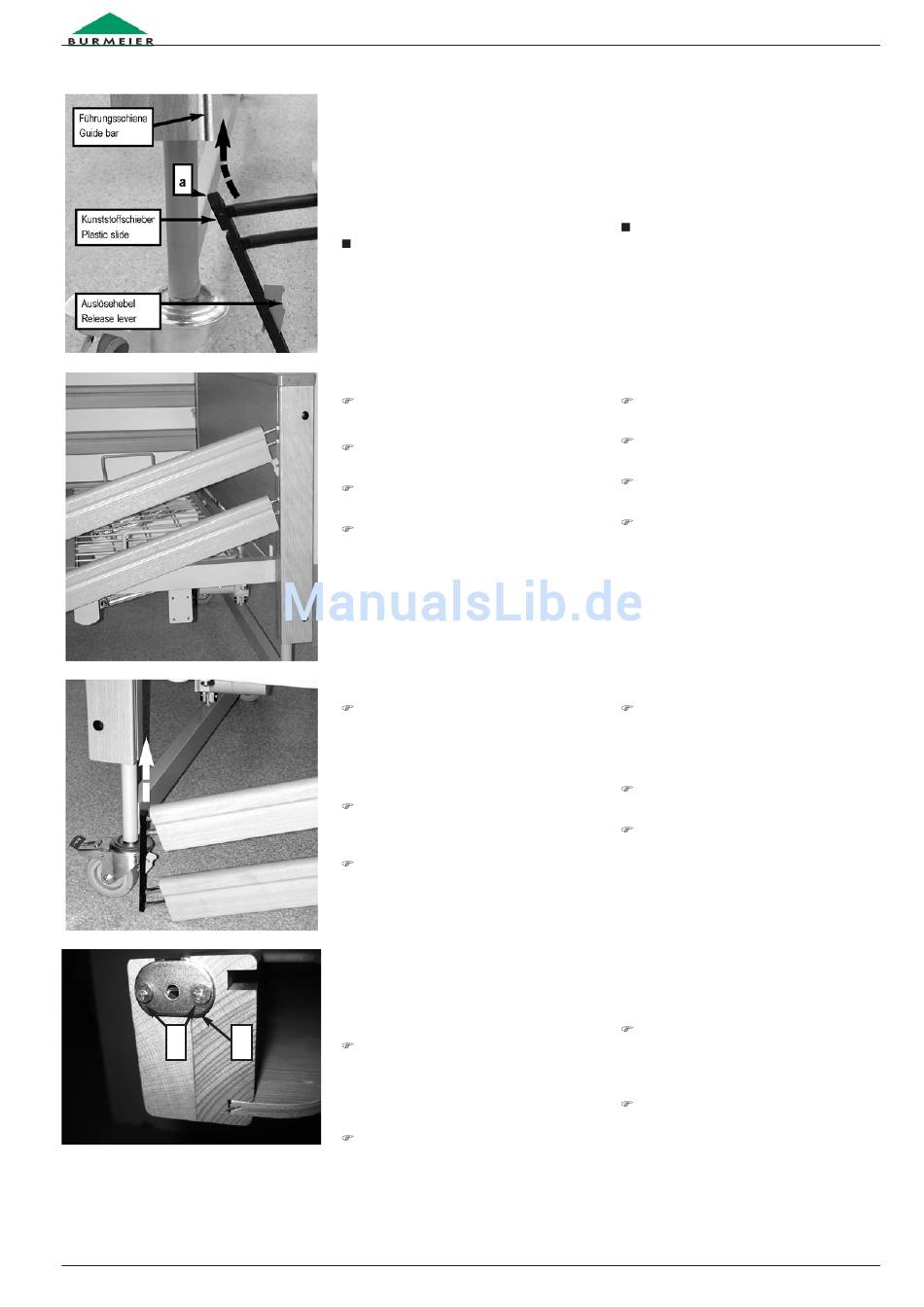

An allen vier Ecken des Bettes befindet sich in
den Holzumbauten [3] + [13] eine eingelassene
Führungsschiene für die Seitengitterholme [7].
In ihnen läuft jeweils ein Kunststoffschieber mit
4 Metallzapfen. Die Metallzapfen greifen in die
Langlöcher, in den Stirnseiten der 4 Seitengitter-
holme. Die Seitengitterholme können bei Bedarf
angestellt oder abgesenkt werden.
Zur Montage der Seitengitterholme muss der
Liegeflächenrahmen auf mittlere Höhe gefahren
werden (Elektrischer Anschluss siehe Seite 15).
Beginnen Sie beim Betthaupt/Kopfteil:
Schieben Sie einen Kunststoffschieber von
unten in die Führungsschiene des Kopfteils.
Die dachförmige Spitze [a] des Kunststoff-
schiebers muss nach oben weisen.
Schieben Sie den Kunststoffschieber in der
Führungsschiene nach oben, bis er einrastet.
Stecken Sie nun die Seitengitterholme auf
die Metallzapfen.
Die Seitengitterholme sind auf der einen
Schmalseite abgeflacht und auf der anderen
abgerundet. Die runde Seite muss bei bei-
den Holmen nach oben weisen.
Gehen Sie jetzt zum Betthaupt/Fußteil.
Stecken Sie jetzt in die 2 Enden der 2 Sei-
tengitterholme einen weiteren Kunststoffschie-
ber ein.
Die dachförmige Spitze des Kunststoffschie-
bers muss nach oben weisen.
Führen Sie jetzt den Kunststoffschieber in
die Führungsschiene ein und schieben den
Kunststoffschieber nach oben, bis er einrastet.
Montieren Sie die beiden anderen Seitengit-
terholme auf der anderen Bettseite in gleicher
Weise.
Alle 4 Führungsschinen werden jetzt an der
unteren Öffnung mit Unterlegscheiben ver -
schlossen. Die Scheiben sind eine Barriere,
falls die unteren Rastpositionen übersprungen
werden.
a
Schrauben Sie die Unterlegscheibe [a] mit
zwei Spaxschrauben [b] 4,5 x 40 mm von unten
in den Bettpfosten des Bettumbaus. Dafür ist
neben der Führungsschiene ein Loch vorge-
bohrt.
Wiederholen Sie diesen Vorgang auch an
den 3 anderen Bettpfosten.
G
EBRAUCHSANWEISUNG
S
EITENGITTERHOLME
P
GIGANT · I
FLEGEBETT
A
SSEMBLY OF THE SIDE RAIL BEAMS
On all four corners of the bed you will find a
guide bar embedded in the wooden boards [3] +
[13] for the side rail beams [7]. In them runs a
plastic slide with 4 metal pins. The metal pins
hook into the oblong holes of the face of the 4
side rail beams. The side rail beams can be
raised or lowered, as needed.
To mount the side rail beams, the reclining
surface frame must be set to the middle position
(Electrical connections see page 15).
Start with the end board/head section:
Push one of the plastic slides from the
bottom into the guide bar of the head section.
The wedge-shaped tip [a] of the plastic slide
must point upward.
Push the plastic slide upwards in the guide
bar, until it locks into ok place.
Now stick the side rail beams onto the metal
pins.
The top and bottom of the side rail beams
are flattened and rounded respectively. The
round side of the bars must face upward.
Now go to the end board/foot section.
Insert one more plastic slide in the 2 ends of
the 2 side rail beams.
The wedge-shaped tip of the plastic slide
must point upward.
Insert the plastic slider into the guide bar,
then push it upwards until it locks into place.
Mount the two other side rail beams on the
opposite side of the bed the same way.
The lower end of each of the 4 guide bars is
then blocked off by means of washers. The
washers provide a stop in case the lower locking
position is missed.
Secure the washer [a] with two 4,5x40 mm
Phillips screws [b] to the bottom edge of the
bedpost. A pre-bored hole is provided near the
end of the guide bar.
Repeat for each of the 3 remaining bedposts.
M
N
NSTRUCTION
ANUAL FOR
URSING
B
GIGANT
ED
