3.2

Safe Stop 1 (SS1)

Definiton
Definition laut EN 61800-5-2:
"Die Funktion SS1 bremst den Motor, überwacht die Größe der Motorverzögerung innerhalb
festgelegter Grenzen und löst nach einer Verzögerungszeit die Funktion STO aus."
Anwahl SS1
Beispiel für die Anwendung der Funktion
Beispiel
Eine Schutztür darf nur geöffnet werden, wenn das
Drehmoment eines Motors abgeschaltet ist.

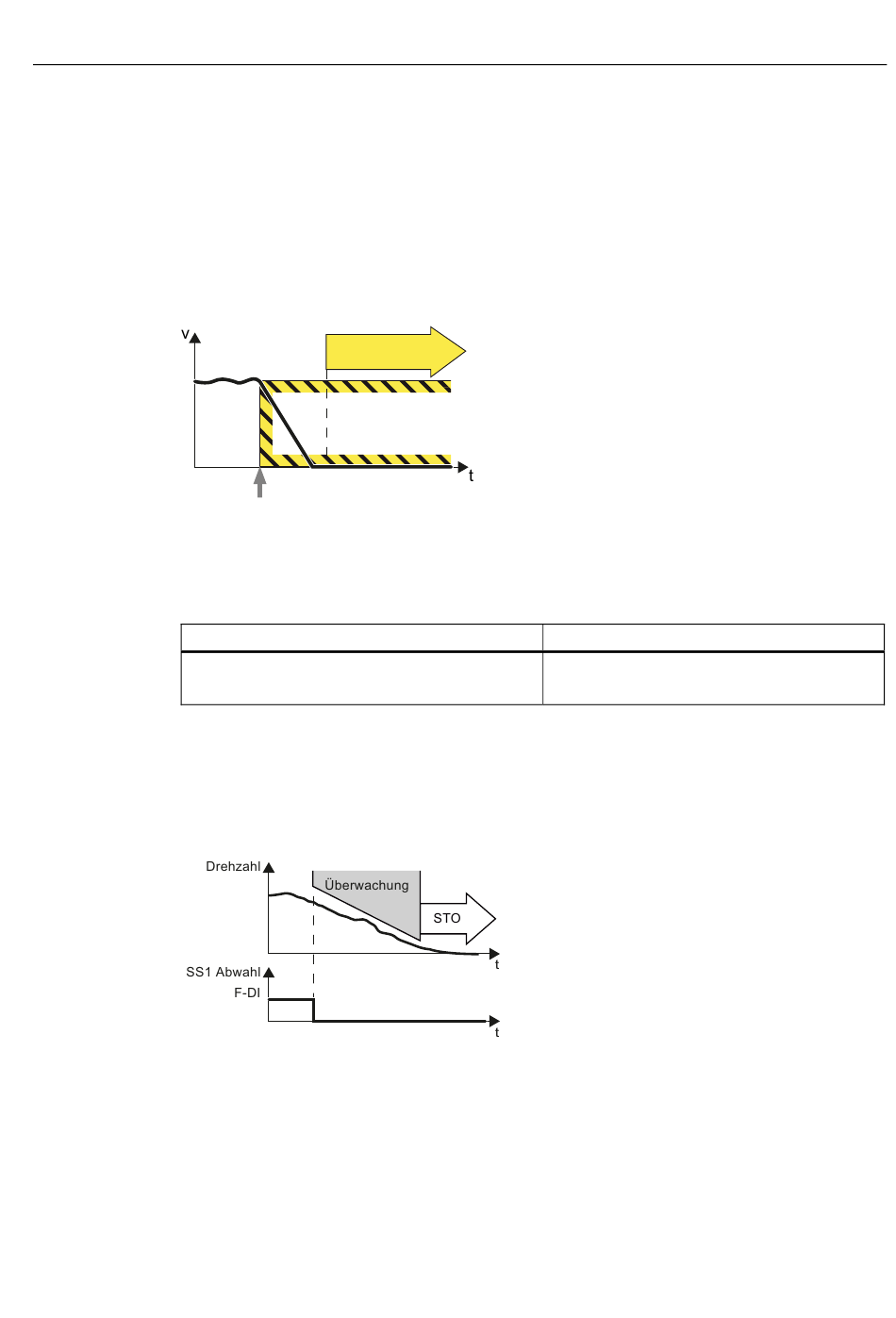

Wie funktioniert SS1 im Detail?
Mithilfe der Funktion SS1 bremst der Umrichter den Motor und überwacht den Betrag der
Drehzahl. Wenn die Drehzahl des Motors klein genug oder die Verzögerungszeit abgelaufen
ist, schaltet der Umrichter das Drehmoment des Motors mit STO sicher ab.
Sobald der Umrichter über einen fehlersicheren Eingang die SS1-Anwahl erkennt, passiert
Folgendes:
● Wenn der Motor bei Anwahl von SS1 bereits ausgeschaltet ist, schaltet der Umrichter das
● Wenn der Motor bei Anwahl von SS1 eingeschaltet ist, bremst der Umrichter den Motor
Safety Integrated
Funktionshandbuch, 07/2012, 6FC5397-3EP40-3AA0
STO
Drehmoment des Motors sicher ab (STO).
mit der AUS3-Rücklaufzeit.
Beschreibung Safety Integrated Extended Functions
Lösungsmöglichkeit
SS1 im Umrichter über eine Klemme
•
anwählen.
3.2 Safe Stop 1 (SS1)
