5.3 Schnittstellen

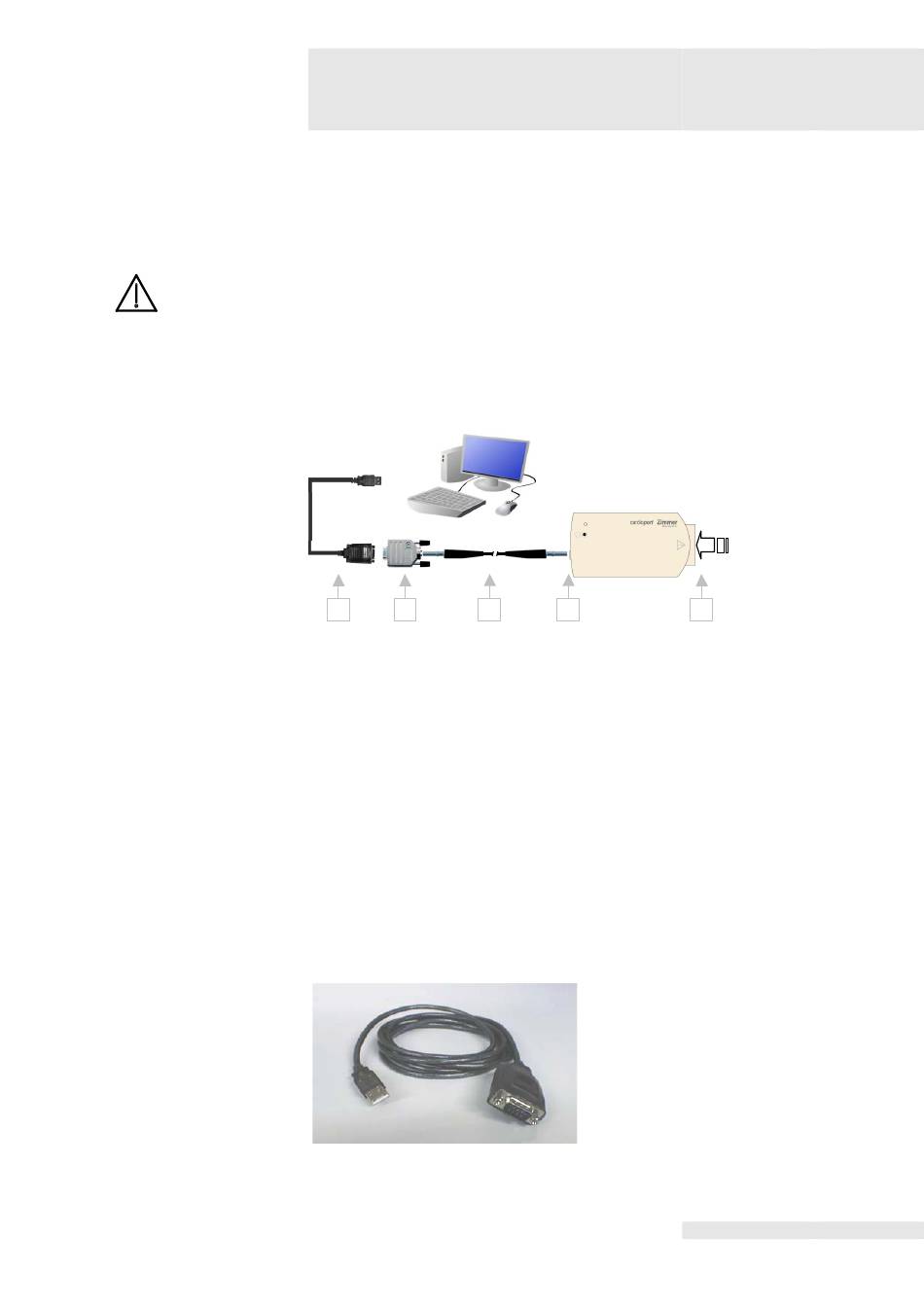

CardioPort wird an der LWL- Buchse (3) über einen Lichtwellenleiter (9) mittels
LWL-Adapter (8) mit dem Seriell-USB-Konverter (7) verbunden. Der Konverter
(7) seinerseits wird an eine USB-Buchse am PC eingesteckt. Der mitgelieferte
Windows-Treiber stellt CardioData eine simulierte serielle Schnittstelle zur
Verfügung.
Aufgrund der hohen Datenrate während einer EKG-Übertragung muss der
EKG-Verstärker direkt an den PC angeschlossen werden.
Dazwischen geschaltete USB-Hubs oder andere Geräte sind nicht erlaubt, da
sie einen sicheren Betrieb unter Umständen gefährden.
7 8 9
Um eine sichere Funktion des EKG-Systems zu gewährleisten, dürfen nur Zu-
satzgeräte und Anschlussleitungen verwendet werden, die von Zimmer
MedizinSysteme freigegeben sind.
5.4 Seriell-USB-Konverter
Der EKG-Verstärker CardioPort sendet die EKG-Daten seriell über den LWL-
RS232-Adapter zum PC. Sind am PC alle seriellen Schnittstellen belegt oder für
die hohe Datenübertragung bei EKG-Daten nicht geeignet, können mit dem
vorliegenden Seriell-USB-Konverter die EKG-Daten über die USB-Schnittstelle
des PCs eingelesen werden. Dazu muss der Treiber des Seriell-USB-Konver-
ters installiert werden. Der Treiber stellt den USB-Port Windows als serielle
Schnittstelle zur Verfügung. Falls der PC mehrere USB-Ports besitzt, ist es für
den Treiber unerheblich, an welchem USB-Port der Konverter eingesteckt ist.
EKG-
Patientenleitung
3 4
Legen Sie die Installations-CD mit
dem Schnittstellentreiber in das
Laufwerk ein. Danach stecken Sie
den Konverter in einen freien USB-
Port am PC.
