technischen Anschlussbedingungen des örtlichen Stromlieferanten
auszuführen.
2.3. Anschlüsse des Varia 2Lh/2Rh H2O
Die Anschlüsse des Sicherheitswärmetauschers, des Rücklaufs und der
hinteren Entlüftungsmöglichkeit befinden sich auf der Seitenfläche und
können immer durch eine Revisionsöffnung (siehe Abb. 2 oder 6) über
den Brennraum erreicht werden. Die Anschlüsse des Vorlaufs, der
vorderen Entlüftungsmöglichkeit, sowie die Tauchhülsen für die Tempera-
turfühler befinden sich jeweils seitlich am Abgassammler (siehe Abb. 7).
Für die Zugänglichkeit ist hier eine Öffnung in der Kaminverkleidung
vorzusehen! Zu Transportzwecken sind die Anschlüsse mit Transport-
schutzeinrichtungen versehen. Diese sind bei Montage zu entfernen. Die
Anschlüsse sind eindeutig beschriftet und dürfen nicht anderweitig
verwendet werden! Genauso darf die integrierte Sicherheitseinrichtung
(Sicherheitswärmetauscher) nicht zum Erwärmen von Wasser verwendet
werden. Wir empfehlen die Verwendung von geraden oder abgewinkelten
Radiatorverschraubungen für die Rohranschlüsse.
Falls im Heizungsnetzes (offenes Heizungssystem) keine Möglichkeit für
die Montage einer Opferanode gegeben ist, kann der Anschluss (¾" IG)
unterhalb des Vorlaufanschlusses, siehe Seite 8 Abbildung 1, verwendet
werden. Bei Montage der Anode ist auf die Zugänglichkeit und Aus-
tauschbarkeit zu achten. Die Länge der Anode darf maximal 30 cm
(klappbarer Einsatz) vom ersten Gewindegang betragen.
Sofern ein hochschiebbares Gerät gewählt wurde, ist eine Kettenanode zu
verwenden.

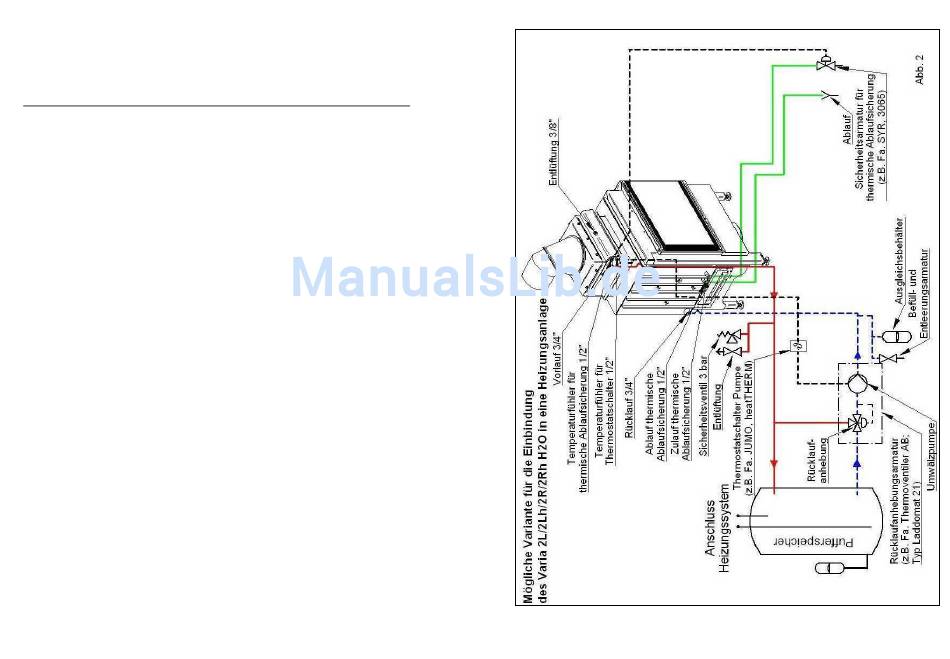

Die Einbindung in eine Heizungsanlage kann nach Abbildung 2 erfolgen.
Bitte beachten Sie: Die Abbildung 2 zeigt eine Möglichkeit wie der Varia
2Lh/2Rh H2O in eine bestehende Heizungsanlage integriert werden kann.
Diese ersetzt allerdings nicht die ausführliche Planung der Installation
durch ein Fachunternehmen.
Wir empfehlen eine Mindestrohrnennweite bei Heizungsleitungen von:
Kupferrohr; min. 28 x1,0 mm oder Stahlrohr; min. 1" (DN25, 33,7 x
3,25mm). Es dürfen innerhalb der Heizkammer keine Kunststoffrohre oder
Verbundrohre verwendet werden. Sofern „temperaturbeständige"
Dichtungen (>140°C) bei metallischen Rohrleitungen (Presssysteme)
verwendet werden, dürfen diese Rohrleitungen nicht im Strahlungsbereich
(200mm Entfernung) abgasführender Bauteile verlegt sein.
Grundsätzlich hat jedoch die Einbindung nach Auslegung durch ein
Fachunternehmen zu erfolgen.
- 13 - - 14 -
