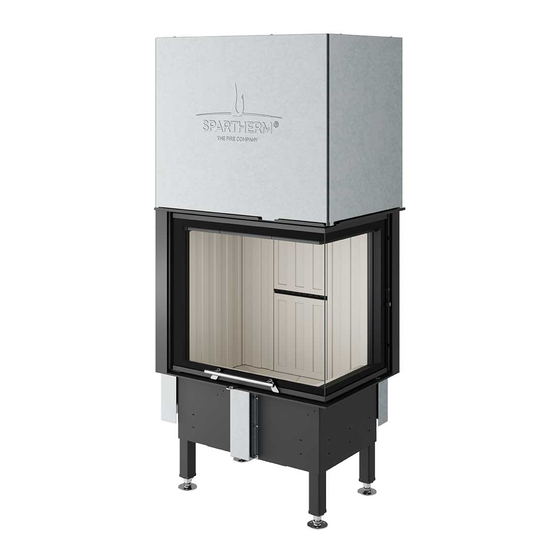

Spartherm Varia 2L- 55h GET DH Montage- Und Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für Varia 2L- 55h GET DH:
- Aufbauanleitung (228 Seiten) ,
- Aufbauanleitung (227 Seiten)
Inhaltsverzeichnis
Werbung
Varia 2L/2R - 55h GET
Brennzelle mit interner Hinterlüftung zur Aufstellung mit geringen
Wandabstand
Varia 2L/2R - 55h GET DH
Brennzelle mit interner Hinterlüftung und Dämmhaube zur direkten
Wandaufstellung
Montage- und
Betriebsanleitung
Hinweis:
Gewährleistungsansprüche entfallen,
falls die Montage- und Bedienungsanleitung nicht beachtet wird.
Sofern Angaben aus der zusätzlichen Aufbauanleitung und der Montageanlei-
tung abweichen, sind diese nur zu berücksichtigen wenn diese höhere
Anforderungen stellen.
-Technische Änderungen
und Irrtümer vorbehalten-
(Stand 04/2012)
SPARTHERM
Feuerungstechnik GmbH
Maschweg 38
D - 49324 Melle
- 2 -
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Spartherm Varia 2L- 55h GET DH
Inhaltszusammenfassung für Spartherm Varia 2L- 55h GET DH
- Seite 1 Sofern Angaben aus der zusätzlichen Aufbauanleitung und der Montageanlei- tung abweichen, sind diese nur zu berücksichtigen wenn diese höhere Anforderungen stellen. -Technische Änderungen und Irrtümer vorbehalten- (Stand 04/2012) SPARTHERM Feuerungstechnik GmbH Maschweg 38 D - 49324 Melle - 2 -...
-
Seite 2: Inhaltsverzeichnis
Inhalt Varia 2L/2R -55 h GET Seite 1. Allgemeine Hinweise Sie haben sich für einen Spartherm Produkt entschieden - herzlichen Dank für ihr 2. Symbolerklärung Vertrauen. In einer Welt des Überflusses und der Massenproduktion verbinden wir unseren 3. Geprüfte Qualität Namen mit dem Credo unseres Inhabers Herrn Gerhard Manfred Rokossa: „Hohe technische Qualität kombiniert mit zeitgerechtem Design und Dienst am... -
Seite 3: Allgemeine Hinweise
Anschluss an den Schornstein zu beachten. Die Feuerstätte kann mit einer geeigneten Abbrandsteuerung und entspre- chenden Einstellungen betrieben werden. Hierzu ist im Bedarfsfall mit der Spartherm Feuerungstechnik GmbH Rücksprache zu halten. Veränderungen an der Feuerstätte sind nicht erlaubt und führen zum Erlöschend er Betriebserlaub- nis. -
Seite 4: Geprüfte Qualität
3. Geprüfte Qualität Eignung des Schornsteins und der Verbrennungsluftzufuhr befragt werden. Die DIN 18160 und die DIN 18896 sind zu beachten und anzuwenden. Die zuständigen Normen DIN EN 13229 sind anzuwenden. Unsere Brennzellen sind nach DIN EN 13229 mit CE-Zeichen bei Typgeprüften Jeder Kamin benötigt einen eigenen Schornstein. -
Seite 5: Absperrvorrichtung Im Abgasweg
7. Absperrvorrichtung im Abgasweg m³ je 1 kW Gesamtnennwärmeleistung hat, 2. mit anderen Räumen mit Verbindung zum Freien nach Maßgabe des Absatzes Kamine mit Spartherm-Brennzellen dürfen eine Absperrvorrichtung im Abgasweg 2 verbunden ist (Verbrennungsluftverbund) oder haben. Die Absperrvorrichtung darf die Prüf- und Reinigungsarbeiten 3. -
Seite 6: Besondere Vorkehrungen Für Den Brandschutz Bei Bodenbelag Im
Besondere Vorkehrungen für den Brandschutz bei Bo- denbelag im Nahbereich der Feuerstelle Bei Teppichböden, Parkett, etc. ist eine Funkenschutzvorlage aus einem feuersfesten Bodenbelag und nicht brennbarem Material (z.B. Naturstein) herzustellen. Holzbalken Holzbalken dürfen nicht im Strahlungsbereich der Brennzelle angebracht werden. Wird ein Stehrost (nicht im Lieferumfang enthalten) von mindestens 10 cm Höhe Holzbalken über einen Kamin müssen mit einem Mindestabstand von 1 cm voll fest eingebaut, so genügen die vorgenannten Mindestabstände, und zwar... -
Seite 7: Aufbau Heizkammer
angaben verbaut werden. Die einzelnen Ersatzdämmstoffe weisen unterschiedli- 10. Aufbau Heizkammer che Wärmeleitzahlen auf, sodass sich unterschiedliche Dämmstoffdicken ergeben. Die erforderliche Dämmstoffdicke kann aus dem vom Dämmstoffher- steller zur Verfügung gestellten Diagramm ermittelt werden. Einige Wärme- Dämmung Anbauwand Dämmung Seitenwand dämmstoffe können gleichzeitig als Vormauerung und als Wärmedämmung verwendet werden. -
Seite 8: Hinweis Zum Aufbau Von Nachgeschalteten Aufsätzen
Maßes 3 cm muss das Maß 6 cm eingehalten Der Balken muss außerhalb werden, wenn die Verkleidung des Abgassammlers aus Metall besteht. des Strahlungsbereiches lie- gen. Spartherm bietet als optionales Zubehör doppelwandiges Verbindungs- rohr aus hochwertigem Edelstahl mit mineralischer Wärmedämmung zur muss belüfteter schnellen Montage. -
Seite 9: Besondere Bedingungen Bei Aufstellung An Brennbaren Bauteilen
Der Einsatz der GET-Brennzelle in geschlossene Kaminanlagen (Hypokaustanlagen) ist nicht vorgesehen und entspricht nicht der ordnungsgemäßen Verwendung. Beim Aufbau der Warmluftanlage sind folgende Punkte zu beachten: Der Querschnitt für die Lufteintrittsöffnung muss mindestens 810 cm², für die Luftaustrittsöffnung mindestens 970 cm² betragen. -
Seite 10: Reinigen Des Kaminanlage
Lufteintrittsgitter in Bodennähe zu positionieren, so dass ein Einführen von Reinigungsgerät möglich ist. Die Reinigung des Heizkammerbodens sollte mindestens 1x pro Heiz- saison vorgenommenen werden. 16. Besondere Hinweise für Spartherm Brennzellen Spartherm Brennzelle mit Schiebetür Die Transportsicherung ist vor dem Einbau komplett zu entfernen. Die Schiebetür unbedingt überprüfen, bevor die Brennzelle verkleidet wird. -
Seite 11: Technische Daten
17. Technische Daten 18. Maßblatt Varia 2L/2R -55h GET Varia 2L/2R -55h h GET (DH) Nennwärmeleistung Holzdurchsatz/h 3,05 Wärmeleistungsbereich 4,9-9,1 Wirkungsgrad >80 Abgaskuppeldurchmesser Erf. Mindestquerschnitt für Zu- und Umluftgitter 970-810 cm² Betrieb bei geschlossenem Feuerraum DIN EN 13229 A1 Abgasmassenstrom g/s 6,48 Mittlere Abgastemperatur * °C... -
Seite 12: Allgemein
Bitte beachten Sie die Hinweise zu Montage der Dämmhaube dieser Wir das Verbindungsstück vom rückseitigen Austritt weitergeführt (kein direkter Anleitung! Anschluss an den Schornstein) ist dieses fachgerecht zu dämmen. Spartherm bietet als optionales Zubehör doppelwandiges Verbindungs- 23. Montage: rohr aus hochwertigem Edelstahl mit mineralischer Wärmedämmung zur schnellen Montage. -
Seite 13: Ausrichtung Varia 2L/2R -55H Get Dh
24. Ausrichtung Varia 2L/2R -55h GET DH: Abgasanschluss Oben: Für die Anschlusssituation Oben den Deckel der Dämmhaube lösen und Die Brennzelle muss auf ihrer Position absolut lot- und Waagerecht stehen. abnehmen. Den Ausbruch (4) mit Hilfe einer Stichsäge oder eines Seitenschnei- des an den Perforierungen lösen und entnehmen. -
Seite 14: 5 . 2 . Lufteintrittsöffnungen
Verbindungsstückes aus der Dämmhaube freie Querschnitte sind diese Die hinterlegte Dämmung darf nicht durch Schläge ausgebrochen werden! abzudichten! Stoßschläge zerstören das Gefüge der Dämmung! Spartherm bietet als optionales Zubehör doppelwandiges Verbindungs- rohr aus hochwertigem Edelstahl mit mineralischer Wärmedämmung zur Der erforderliche Mindestquerschnitt zur Warmluftabfuhr beträgt schnellen Montage. -
Seite 15: 5 . 4 . Beispielhafte Positionierung Der Luftaustrittsgitter
Konvektionsluftgitter für Um- und Zuluft müssen durch ihre Bauart sicherstellen, dass ein Schließen oder Verringern des freien Querschnittes nicht möglich ist! Beispielhafte Positionierung der Luftaustrittsgitter Beispielhafte Anordnung der Warmluftaustrittgitter bei Varia 2L/2R -55h GET DH (Lüftungsgitter nach CB-tec Standard): Belegung der Deckenausbrüche: 2 x Gitter 35cm x 23cm entspricht 860cm²... -
Seite 16: Maßblatt Varia 2L/2R -55H H Get Mit Dämmhaube Dh
28. Maßblatt Varia 2L/2R -55h h GET mit Dämmhaube DH min. 10cm - 31 -... -
Seite 17: Inbetriebnahmeprotokoll Varia 2L/2R -55H Get (Dh)
29. Inbetriebnahmeprotokoll Varia 2L/2R -55h GET (DH) Geräte-Nr.: Datum:________________ (s. Typenschild) Anschrift Ofensetzer: Brennzelle mit isoliertem Verbindungs- Nein stück nach Vorgabe ausgeführt Querschnitt Umluft min 810cm² Zu- und Umluftgitter nach Vorgabe in Querschnitt Zuluft min. 970 cm² Heizkammer eingesetzt Zu- und Umluftgitter nicht verschließ- Brennzellenbetreiber in die Bedienung eingewiesen und die Montage- und Nein...
