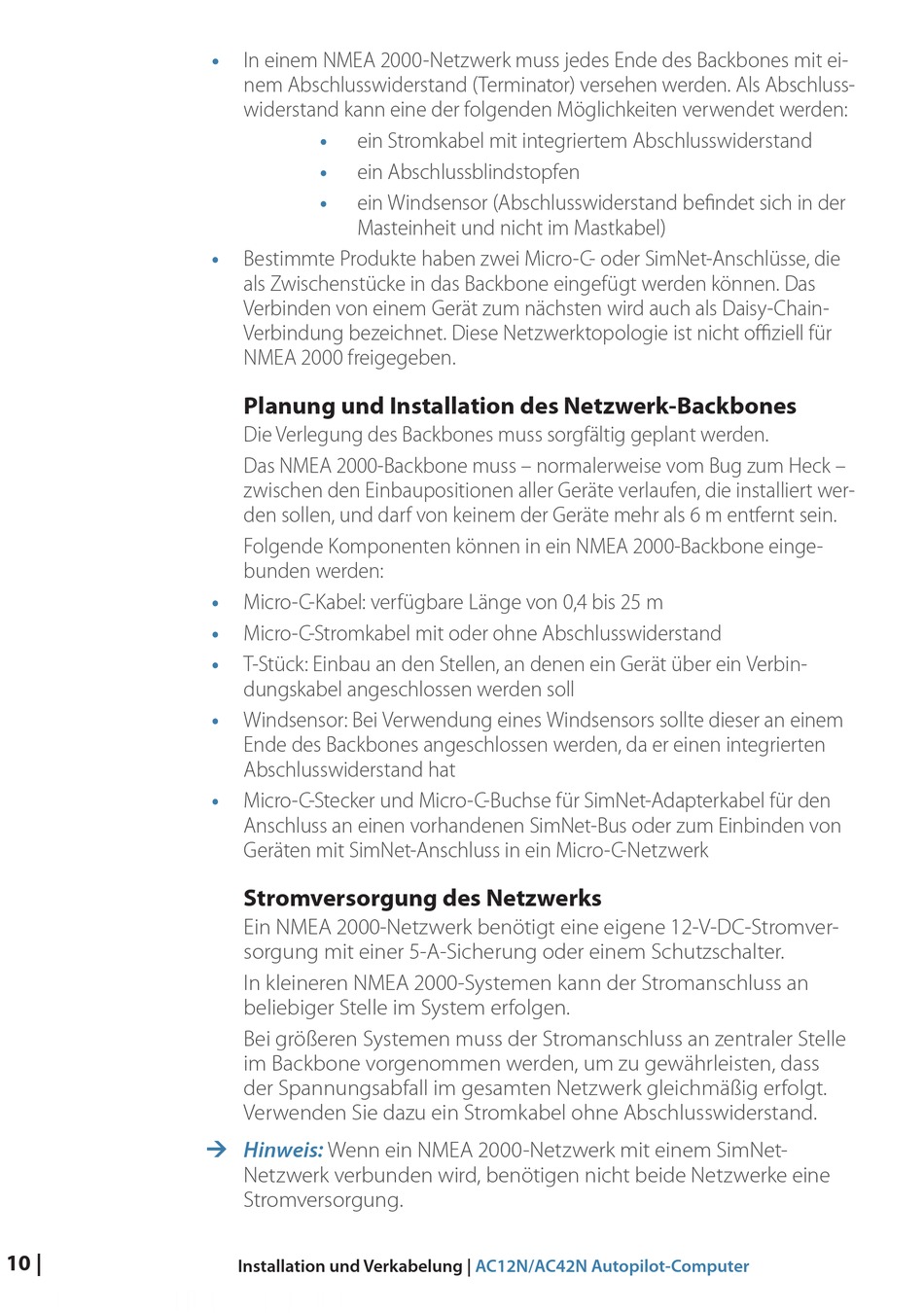

In einem NMEA 2000-Netzwerk muss jedes Ende des Backbones mit ei-
nem Abschlusswiderstand (Terminator) versehen werden. Als Abschluss-
widerstand kann eine der folgenden Möglichkeiten verwendet werden:
•
ein Stromkabel mit integriertem Abschlusswiderstand
•
ein Abschlussblindstopfen
•
ein Windsensor (Abschlusswiderstand befindet sich in der
Masteinheit und nicht im Mastkabel)
•
Bestimmte Produkte haben zwei Micro-C- oder SimNet-Anschlüsse, die
als Zwischenstücke in das Backbone eingefügt werden können. Das
Verbinden von einem Gerät zum nächsten wird auch als Daisy-Chain-
Verbindung bezeichnet. Diese Netzwerktopologie ist nicht offiziell für
NMEA 2000 freigegeben.

Planung und Installation des Netzwerk-Backbones

Die Verlegung des Backbones muss sorgfältig geplant werden.
Das NMEA 2000-Backbone muss – normalerweise vom Bug zum Heck –
zwischen den Einbaupositionen aller Geräte verlaufen, die installiert wer-
den sollen, und darf von keinem der Geräte mehr als 6 m entfernt sein.
Folgende Komponenten können in ein NMEA 2000-Backbone einge-
bunden werden:
•
Micro-C-Kabel: verfügbare Länge von 0,4 bis 25 m
•
Micro-C-Stromkabel mit oder ohne Abschlusswiderstand
•
T-Stück: Einbau an den Stellen, an denen ein Gerät über ein Verbin-
dungskabel angeschlossen werden soll
•
Windsensor: Bei Verwendung eines Windsensors sollte dieser an einem
Ende des Backbones angeschlossen werden, da er einen integrierten
Abschlusswiderstand hat
•
Micro-C-Stecker und Micro-C-Buchse für SimNet-Adapterkabel für den
Anschluss an einen vorhandenen SimNet-Bus oder zum Einbinden von
Geräten mit SimNet-Anschluss in ein Micro-C-Netzwerk

Stromversorgung des Netzwerks

Ein NMEA 2000-Netzwerk benötigt eine eigene 12-V-DC-Stromver-
sorgung mit einer 5-A-Sicherung oder einem Schutzschalter.
In kleineren NMEA 2000-Systemen kann der Stromanschluss an
beliebiger Stelle im System erfolgen.
Bei größeren Systemen muss der Stromanschluss an zentraler Stelle
im Backbone vorgenommen werden, um zu gewährleisten, dass
der Spannungsabfall im gesamten Netzwerk gleichmäßig erfolgt.
Verwenden Sie dazu ein Stromkabel ohne Abschlusswiderstand.
¼ Hinweis:
Wenn ein NMEA 2000-Netzwerk mit einem SimNet-
Netzwerk verbunden wird, benötigen nicht beide Netzwerke eine
Stromversorgung.
